Електросхема мультимедійної системи тип 3 Seat Alhambra (00-10)

Електрична схема мультимедійної системи Seat Alhambra 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 року випуску.

Електросхема мультимедійної системи — Аудіосистема Gamma.

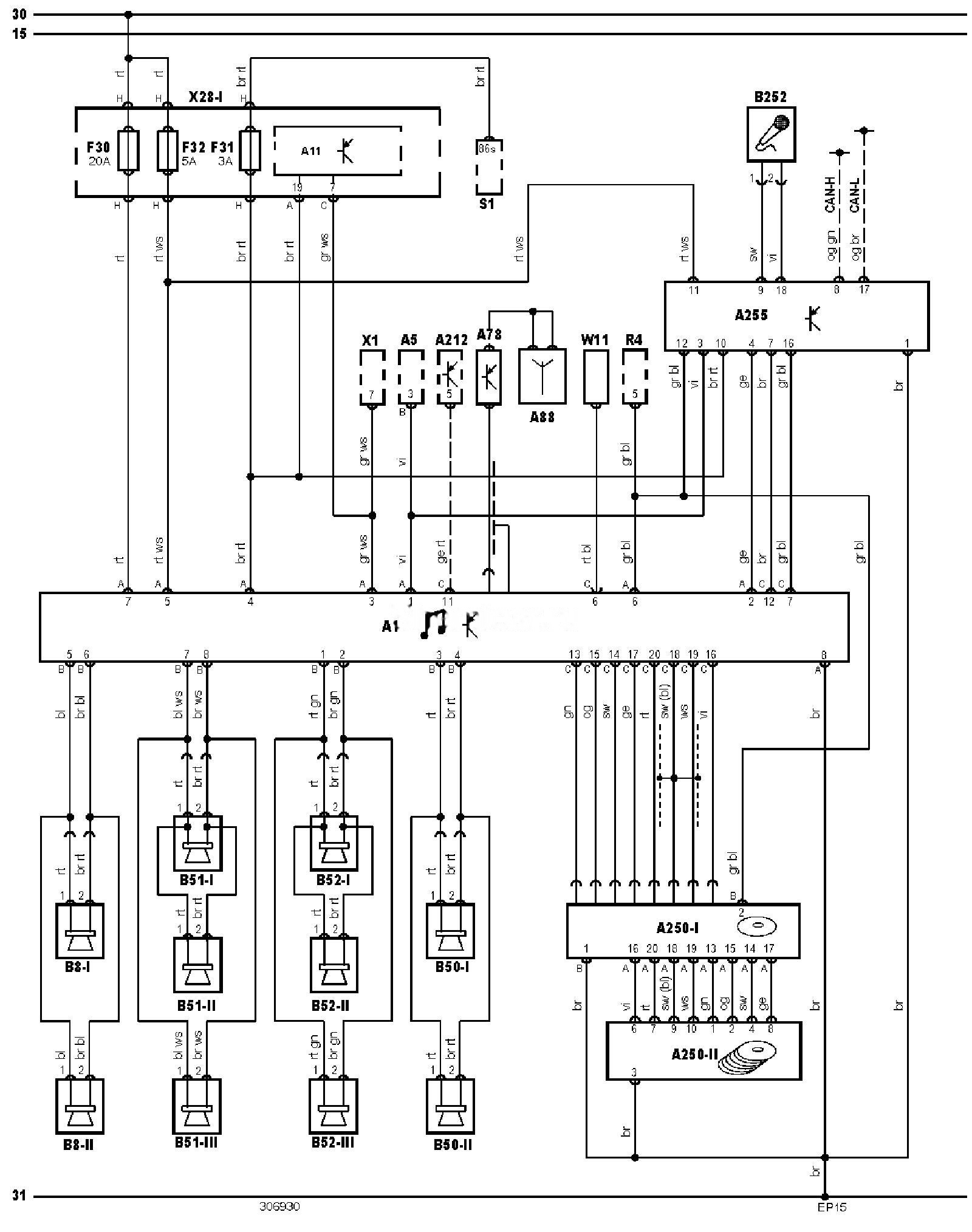

Електросхема мультимедійної системи тип 3 Seat Alhambra (00-10) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Seat

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A1	Аудіосистема
A5	Комбінація приборів
A11	Багатофункціональний блок керування
A78	Блок антени
A88	Підсилювач сигналу антени
A212	Блок керування електрообладнанням керма
A255	Блок керування мобільним телефоном
B252	Мікрофон
CAN-H	Контролер (шина передачі даних) — сигнал високого рівня
CAN-L	Контролер (шина передачі даних) — сигнал низького рівня
F30	Запобіжник
F31	Запобіжник
F32	Запобіжник
R4	Реостат підсвічування комбінації приборів
S1	Замок запалювання
W11	Запасний провід (джгут проводів)
X1	Діагностичний роз’єм (DLC)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
