Електросхема обігрівача скла Audi Allroad

Електросхема обігрівача скла Audi Allroad 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

Електросхема обігрівача скла

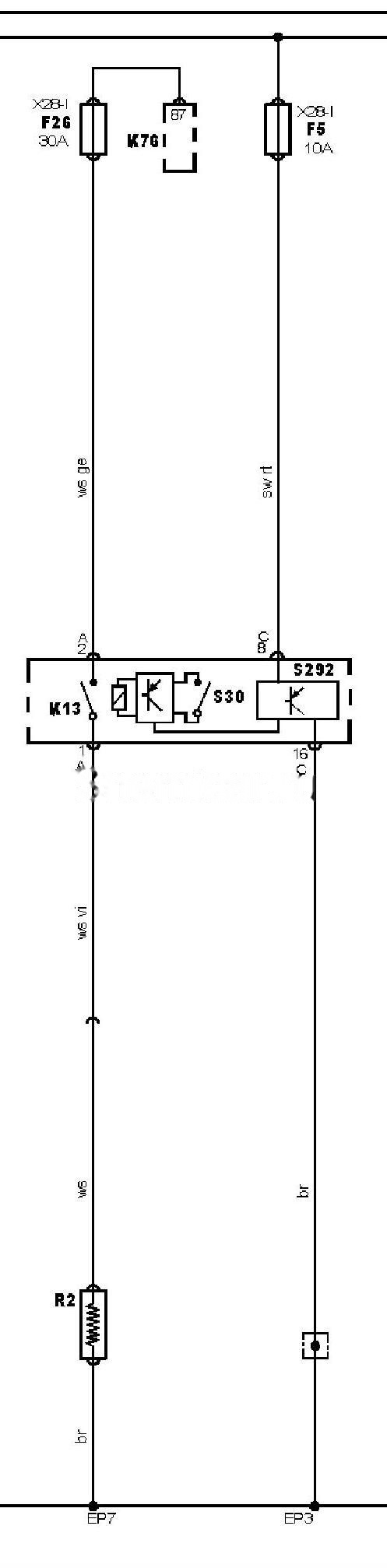

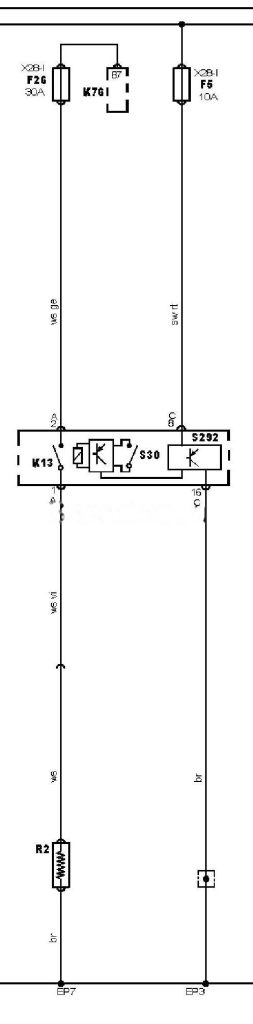

Електросхема обігрівача скла Audi Allroad — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi Allroad

15	Замок запалювання — запалювання УВІМКН
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP3	Точка маси
EP7	Точка маси
F5	Запобіжник
F26	Запобіжник
K13	Реле обігрівача заднього скла
K76	Реле допоміжних ланцюгів запалювання
R2	Обігрівач заднього скла
S30	Вимикач обігрівача заднього скла
S292	Панель керування кондиціонером/опалювачем

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Audi Allroad 1999-2005

Ще електричні схеми для Audi Allroad 1999-2005:
