Електросхема обігрівача скла Audi A6 (C4)

Електросхема обігрівача скла Audi A6 1994, 1995, 1996, 1997 року випуску.

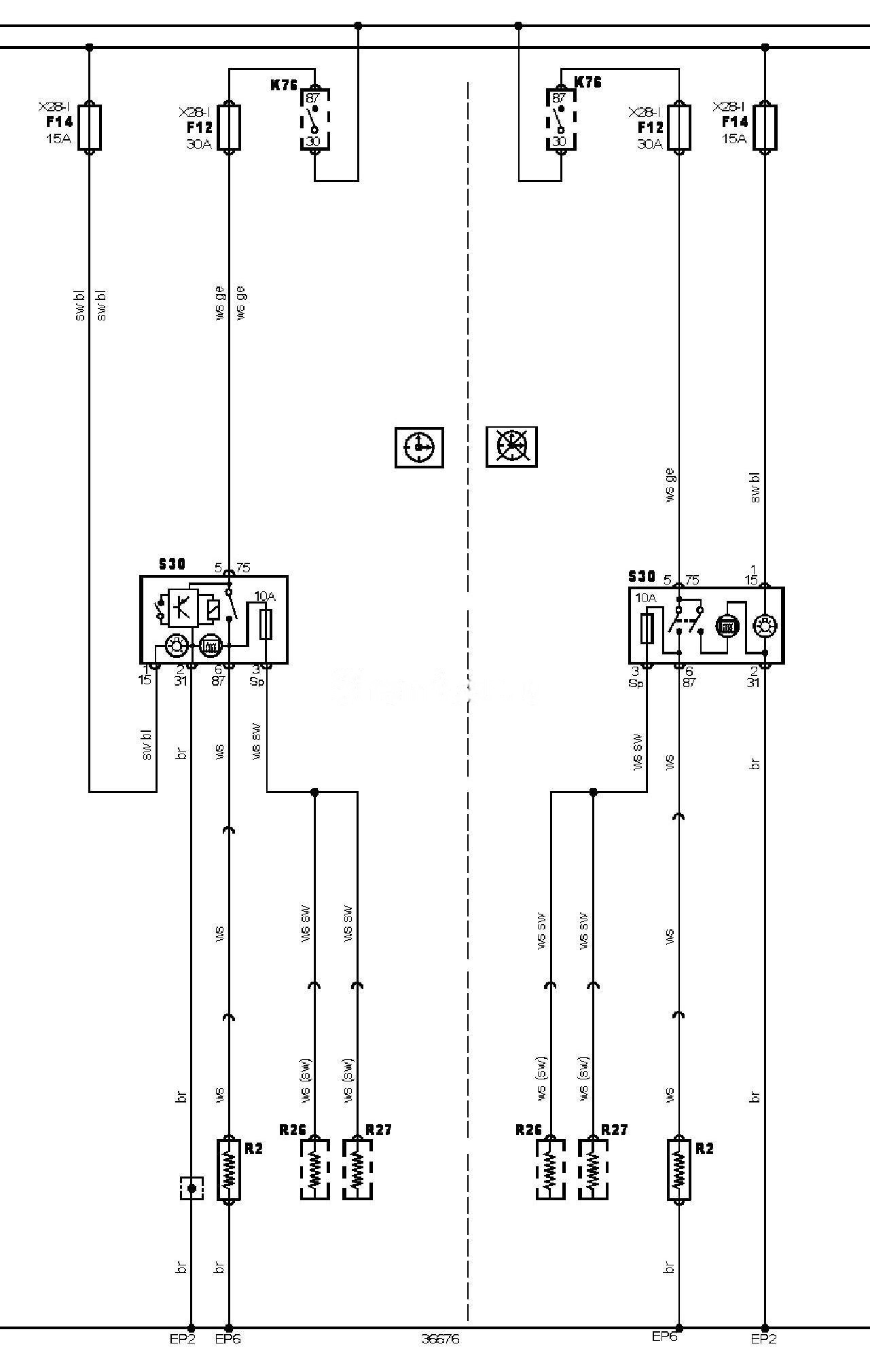

Електросхема обігрівача скла

Електросхема обігрівача скла Audi A6 (C4) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Audi A6

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP2	Точка маси
EP6	Точка маси
F12	Запобіжник
F14	Запобіжник
K76	Реле допоміжних ланцюгів запалювання
R2	Обігрівач заднього скла
R26	Обігрівач дзеркала заднього виду на двері водія
R27	Обігрівач дзеркала заднього виду на двері пасажира
S30	Вимикач обігрівача заднього скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Audi A6 (C4)

Ще електричні схеми для Audi A6 (C4):
