Електросхема обігрівача скла Opel Astra-G

Електрична схема обігрівача скла Opel Astra-G 1998, 1999, 2000 року випуску.

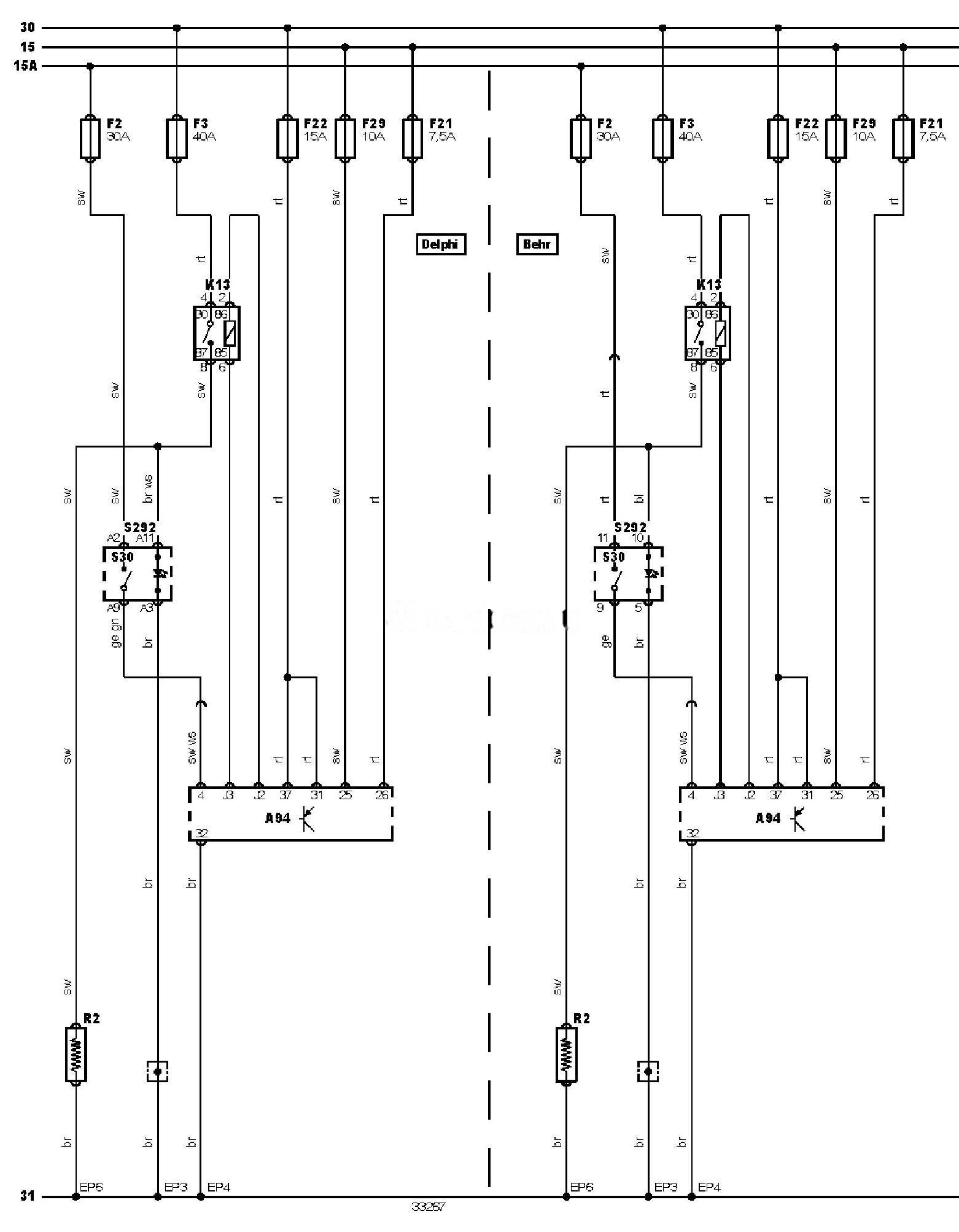

Електросхема обігрівача скла.

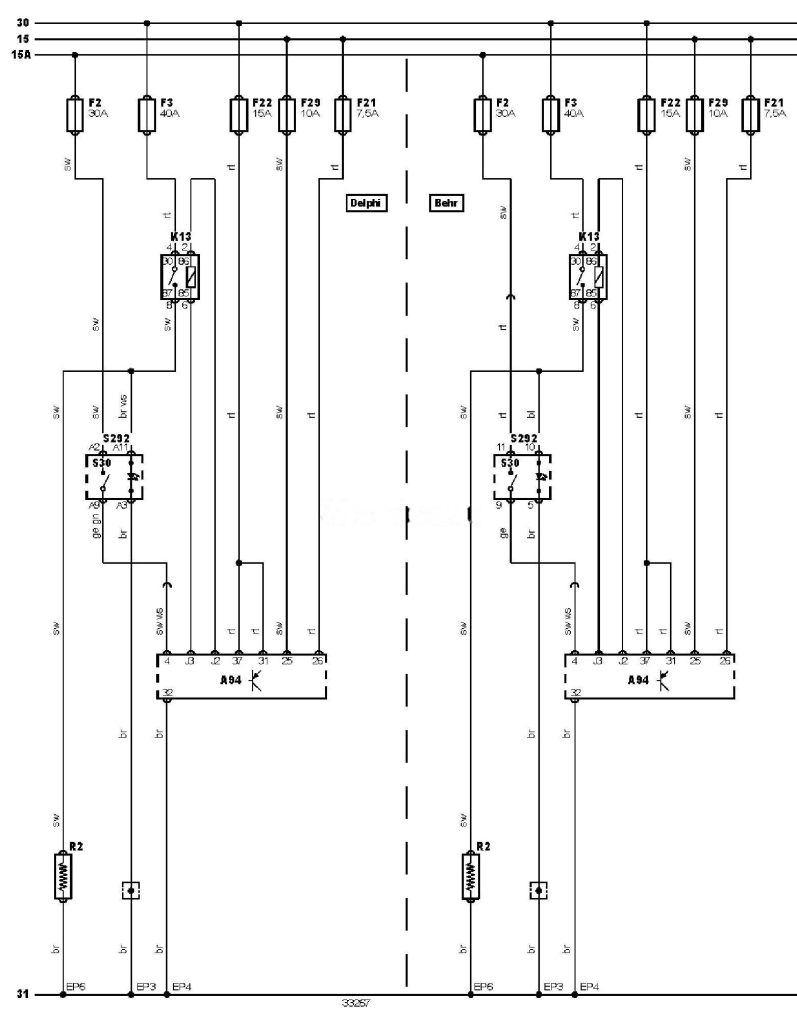

Електросхема обігрівача скла Opel Astra-G — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Opel Astra

15A	Замок запалювання — запалювання УВІМКНЕНО
15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A94	Інтегроване реле/блок керування
EP3	Точка маси
EP4	Точка маси
EP6	Точка маси
F2	Запобіжник
F3	Запобіжник
F21	Запобіжник
F22	Запобіжник
F29	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
S292	Панель керування кондиціонером/опалювачем

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Opel Astra-G
