Електрична схема очищувачів та омивачів Opel Astra-G 1998, 1999, 2000 року випуску.

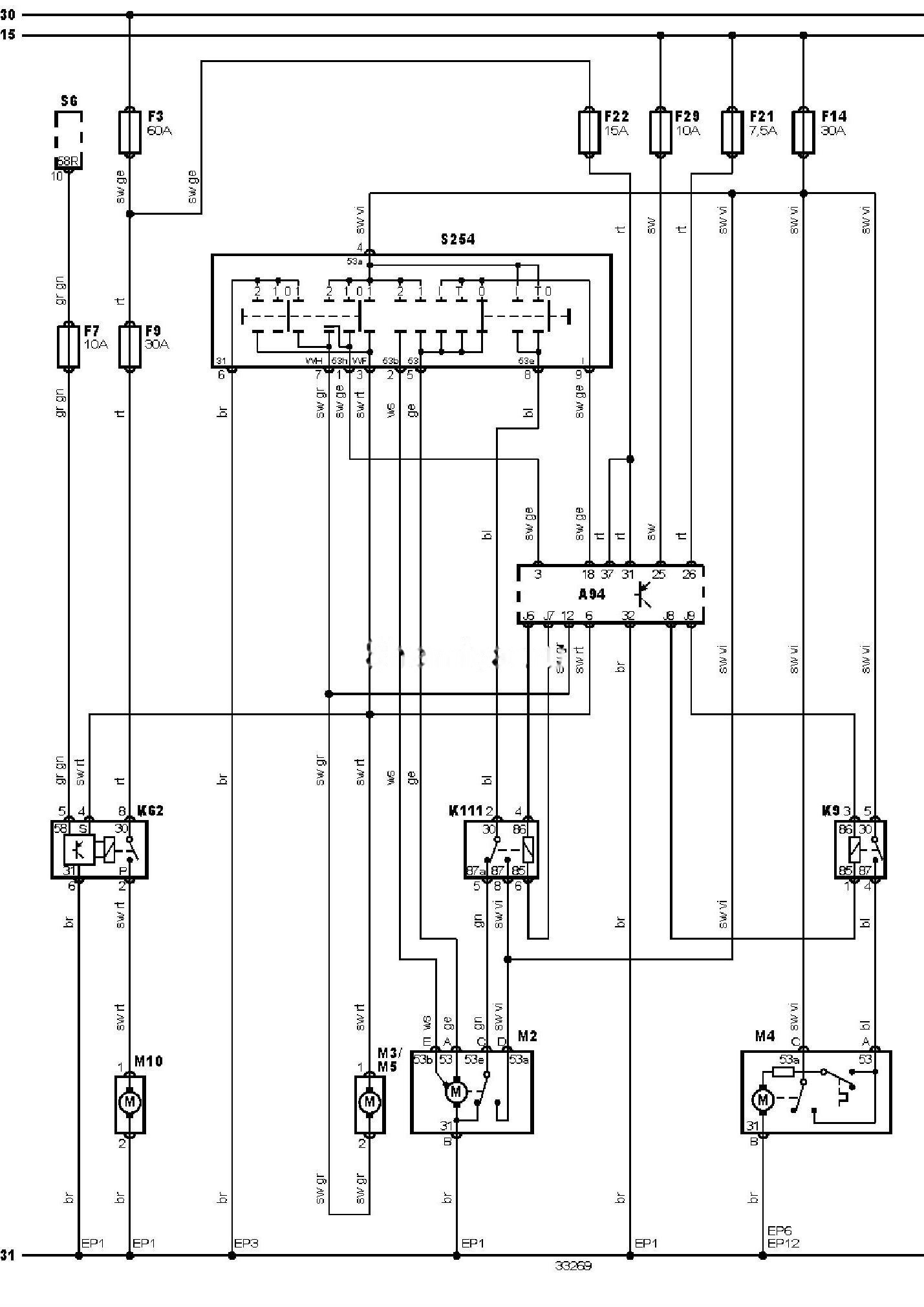

Електросхема очищувачів та омивачів.
Позначення до електричної схеми Opel Astra
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A94 |
Інтегроване реле/блок керування |
|
EP1 |
Точка маси |
|
EP12 |
Точка маси |
|
EP3 |
Точка маси |
|
EP6 |
Точка маси |
|
F3 |
Запобіжник |
|
F7 |
Запобіжник |
|
F9 |
Запобіжник |
|
F14 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F29 |
Запобіжник |
|
K9 |
Реле переривчастого режиму роботи очищувача заднього скла |
|
K62 |
Реле затримки омивача фар |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
S6 |
Комбінований перемикач |
|
S254 |
Перемикач режимів роботи очищувача лобового скла |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
