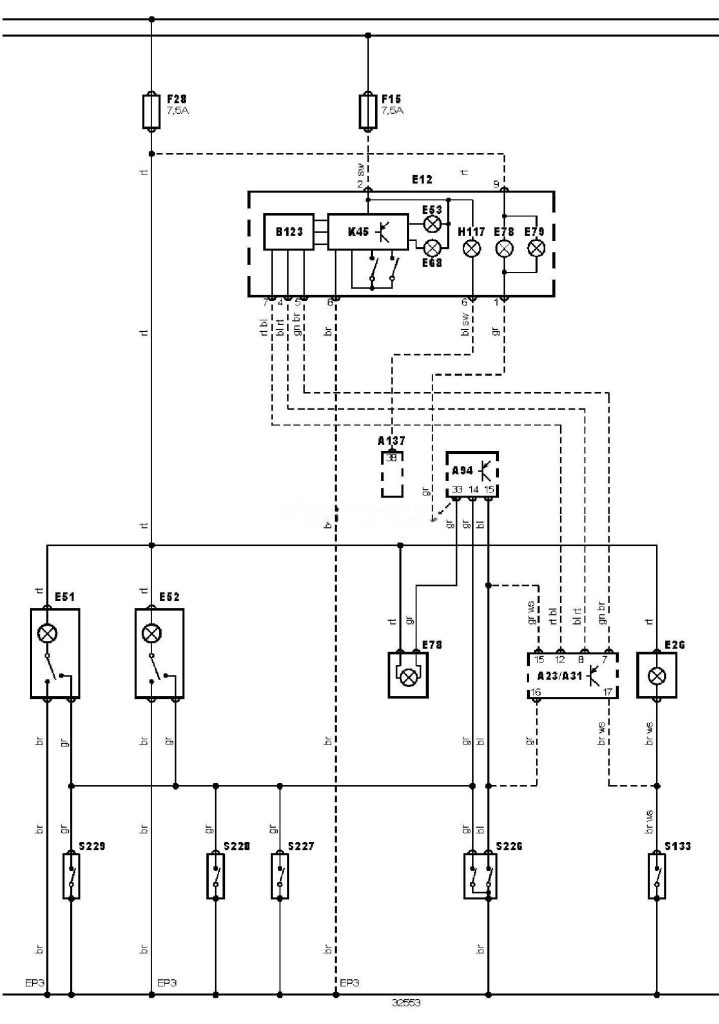

Електрична схема освітлення салону Opel Astra-G 1998, 1999, 2000 року випуску.
Електросхема ламп освітлення салону.
Позначення до електричної схеми Opel Astra
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A94 |
Інтегроване реле/блок керування |
|
A137 |
Аудіосистема |
|
B123 |
Датчик зміни об’єму (протиугінна система) |
|
EP3 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
E53 |
Лампа місцевого підсвічування (з боку пасажира) |
|
E68 |
Лампа місцевого підсвічування (з боку водія) |
|
E78 |
Лампа освітлення салону, передня ліва |
|
E79 |
Лампа освітлення салону, передня права |
|
F15 |
Запобіжник |
|
F28 |
Запобіжник |
|
H117 |
Індикатор відключення подушки безпеки пасажира |
|
K45 |
Реле затримки вимкнення лампи освітлення салону |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
