Електросхема обігрівача скла тип 2 Rover 25

Електрична схема обігрівача скла Rover 25 2002, 2003, 2004, 2005 року випуску.

Електросхема обігрівача скла (11.2002-).

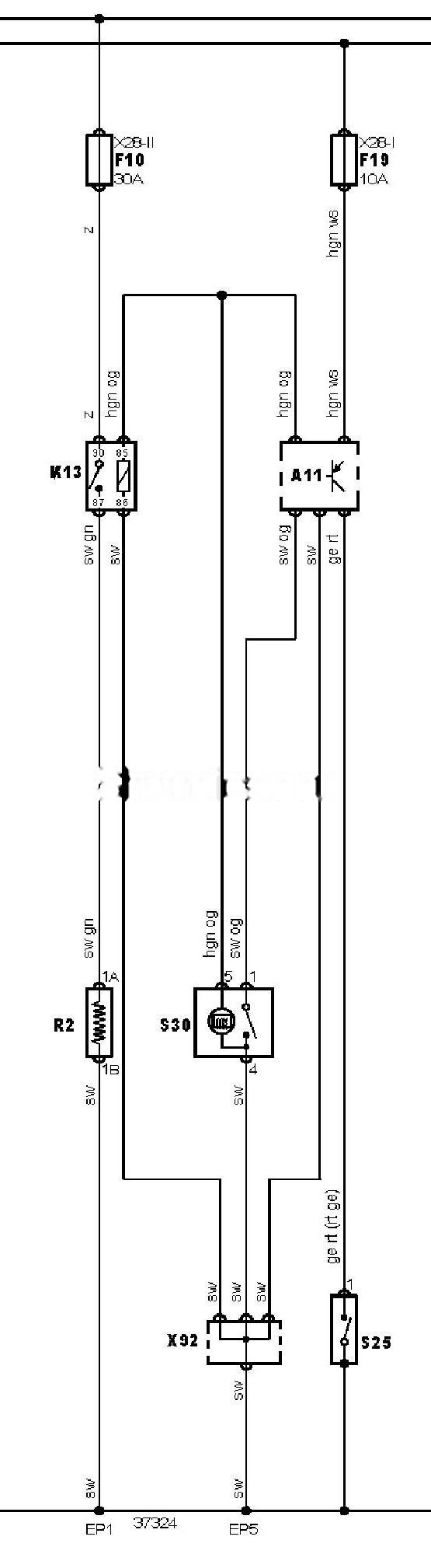

Електросхема обігрівача скла тип 2 Rover 25 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Rover

15	Замок запалювання — запалювання УВІМКН
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP1	Точка маси
EP5	Точка маси
F10	Запобіжник
F19	Запобіжник
K13	Реле обігрівача заднього скла
R2	Обігрівач заднього скла
S25	Датчик аварійного тиску масла
S30	Вимикач обігрівача заднього скла
X92	Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Rover 25
