Електросхема очищувачів та омивачів Land Rover Discovery (Mk1)

Електрична схема очищувачів та омивачів Land Rover Discovery (Mk1) 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 року випуску.

Електросхема очищувачів та омивачів.

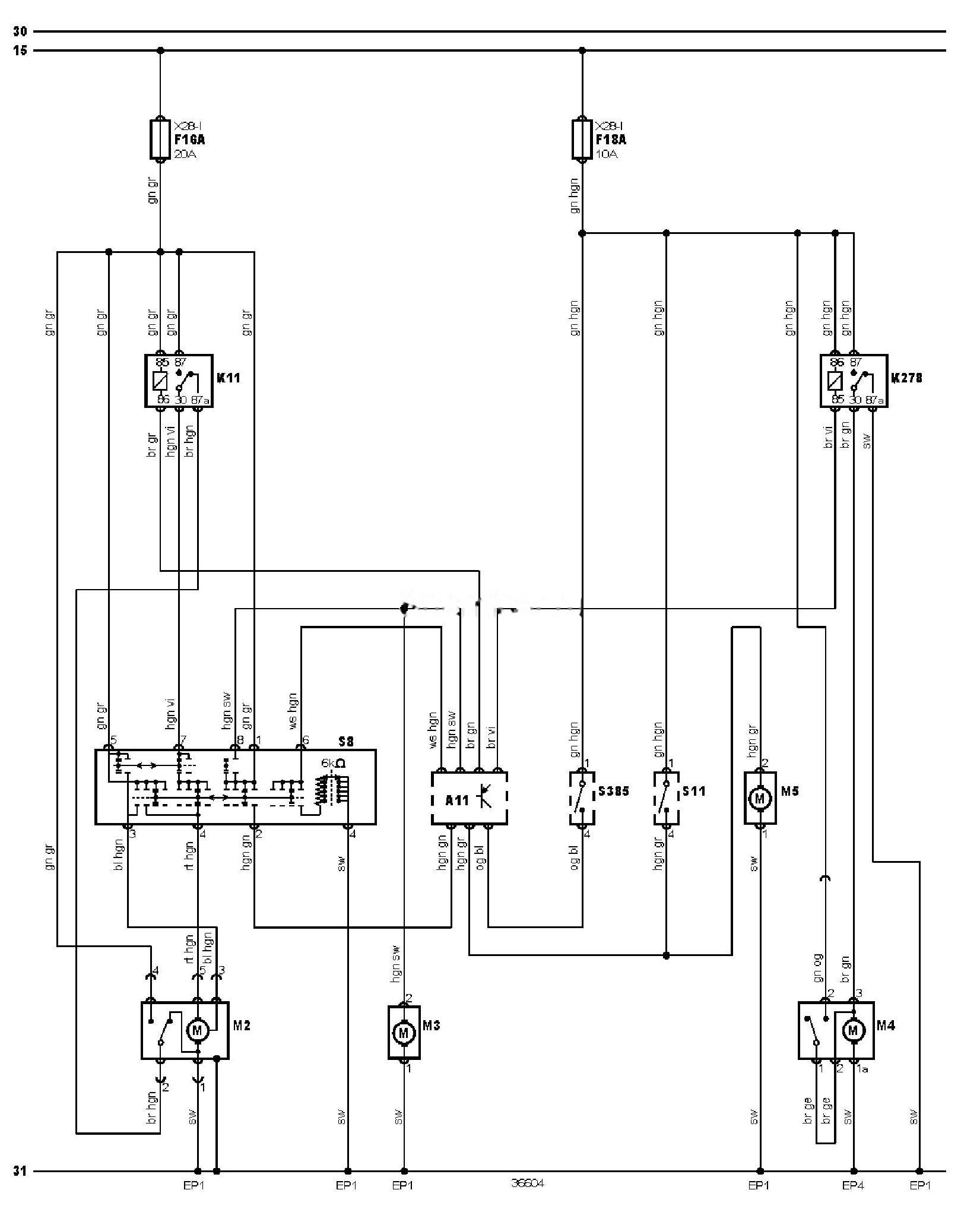

Електросхема очищувачів та омивачів Land Rover Discovery (Mk1) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Land Rover Discovery (Mk1)

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
EP1	Точка маси
EP4	Точка маси
F16A	Запобіжник
F18A	Запобіжник
K11	Реле очищувача/омивача фар
K278	Реле очищувача заднього скла
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
M5	Електродвигун насоса омивача заднього скла
S8	Перемикач керування очищувачем / омивачем лобового скла
S11	Вимикач омивача заднього скла
S385	Вимикач очищувача заднього скла

Кольори дротів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
