Електрична схема очищувачів та омивачів Renault Laguna 1 (X56) 1994, 1995, 1996, 1997, 1998, 1999, 2000 року випуску.

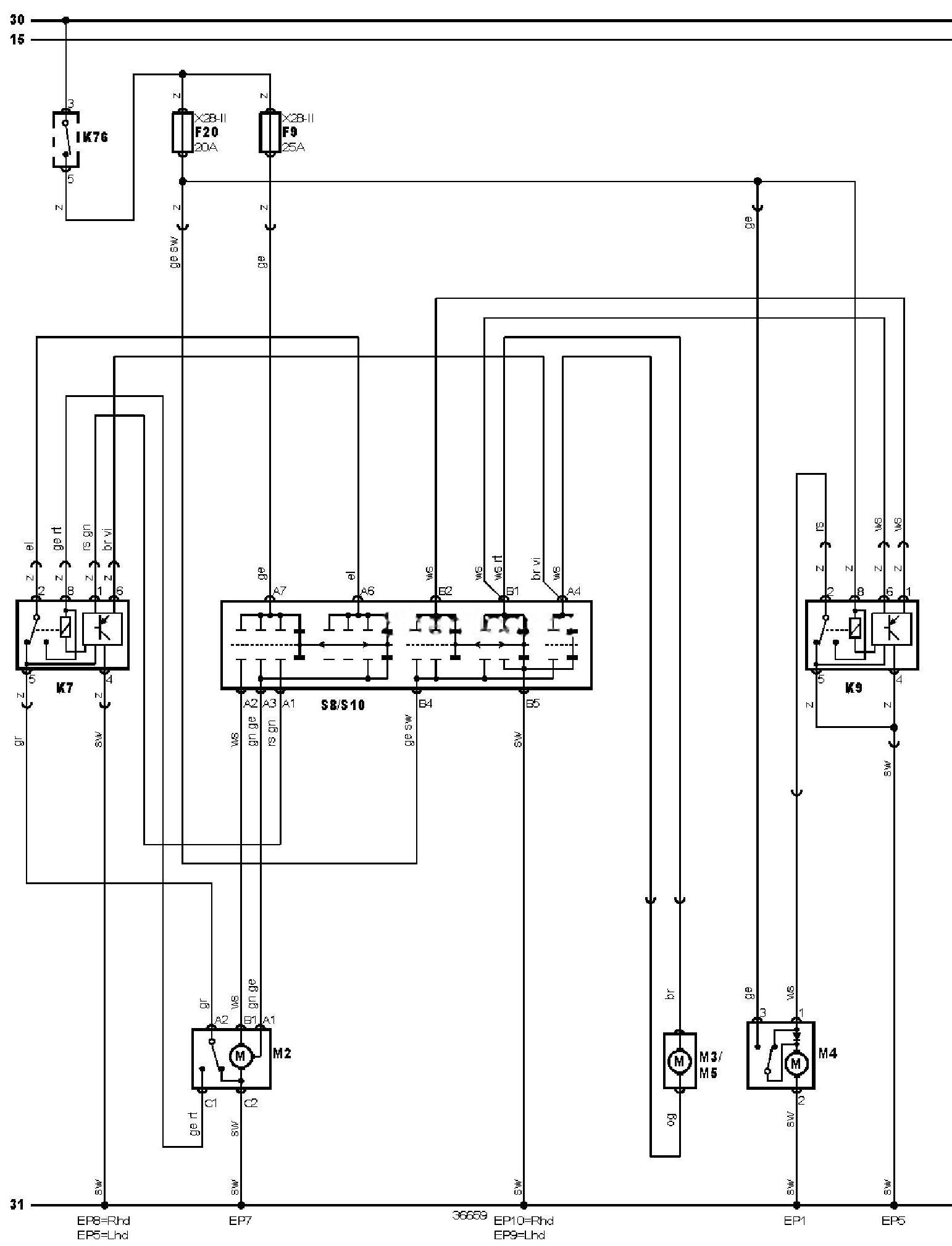

Електросхема очищувачів та омивачів.
Позначення до електричної схеми Renault Laguna
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
EP1 |
Точка маси |
|
EP10 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
F9 |
Запобіжник |
|
F20 |
Запобіжник |
|
K7 |
Реле переривчастого режиму роботи очищувача лобового скла |
|
K9 |
Реле переривчастого режиму роботи очищувача заднього скла |
|
K76 |
Реле допоміжних ланцюгів запалювання |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
