Електросхема очищувачів та омивачів Seat Cordoba 2 (6L)

Електрична схема очищувачів та омивачів Seat Cordoba 2 (6L) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску.

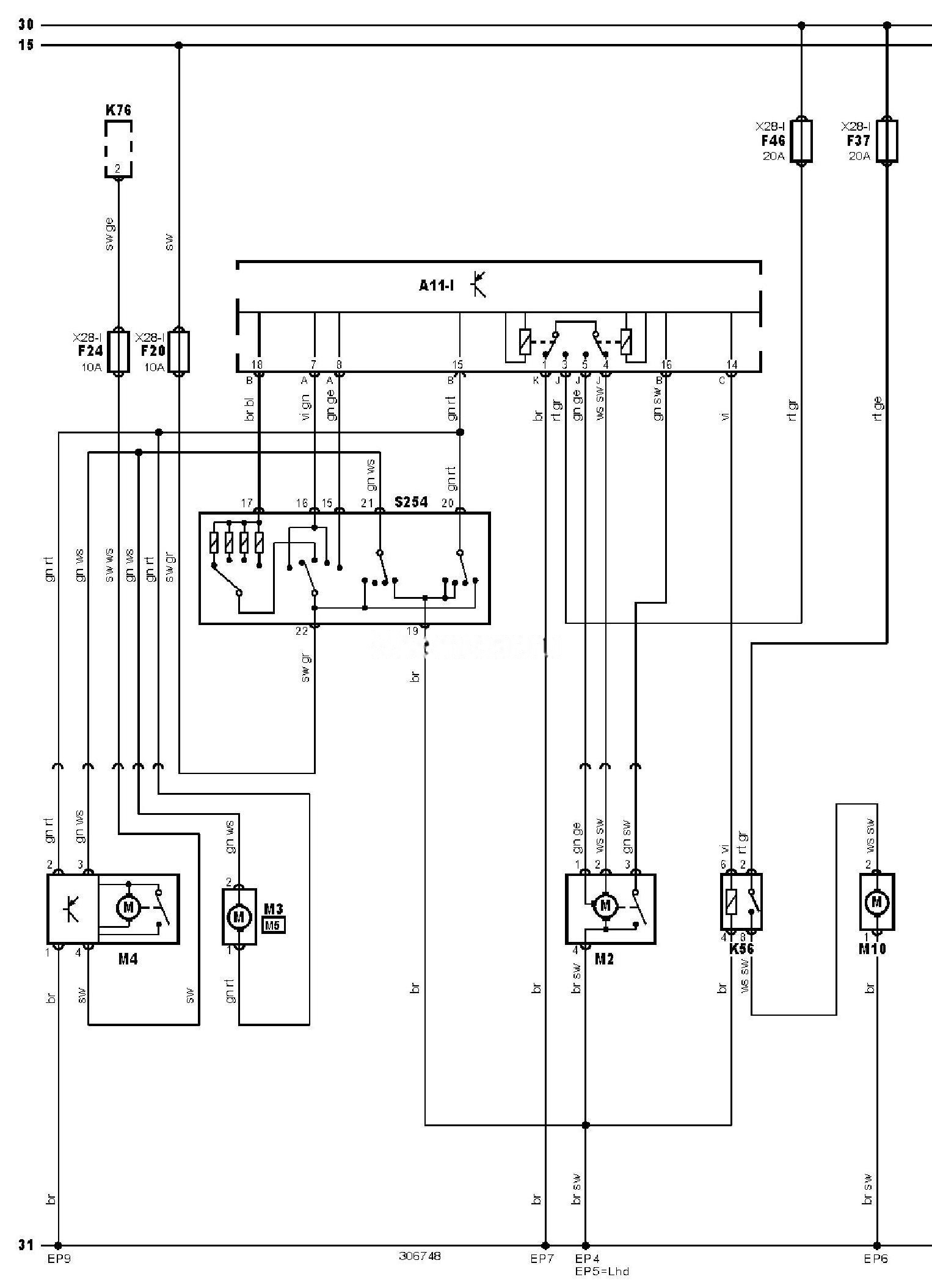

Електросхема очищувачів та омивачів.

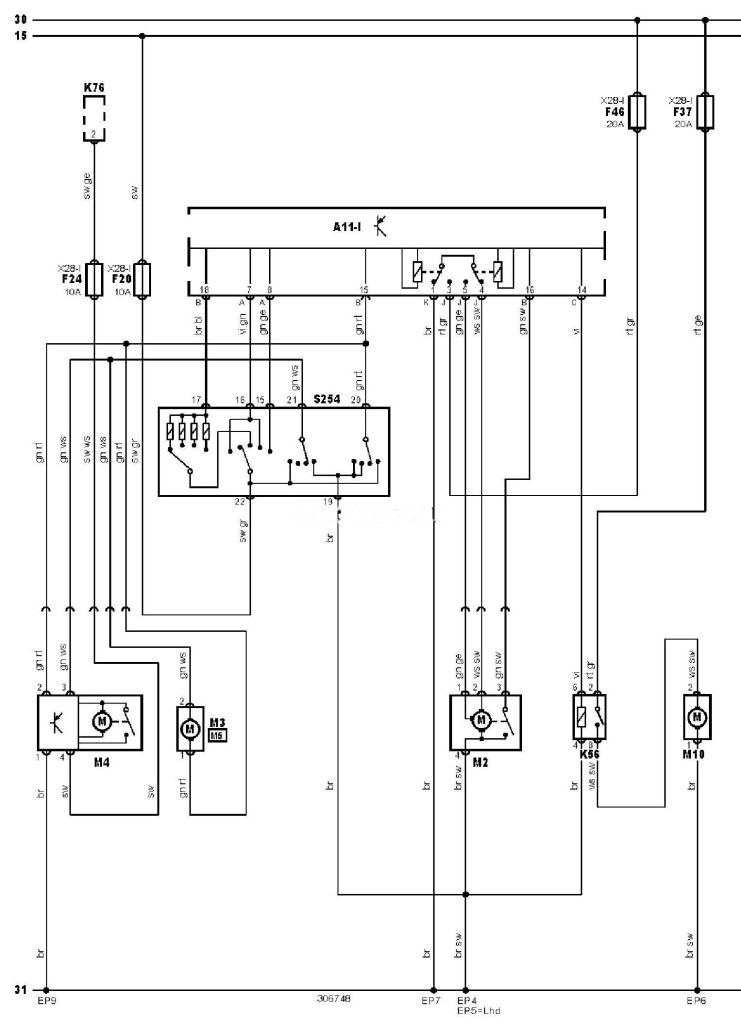

Електросхема очищувачів та омивачів Seat Cordoba 2 (6L) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Seat

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
F20	Запобіжник
F24	Запобіжник
F37	Запобіжник
F46	Запобіжник
K56	Реле насоса омивача фар
K76	Реле допоміжних ланцюгів запалювання
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
M5	Електродвигун насоса омивача заднього скла
M10	Електродвигун насоса омивача фар (лівий або єдиний)
S254	Перемикач режимів роботи очищувача лобового скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий

В Seat Cordoba 2 (6L)
