Електросхема очищувачів та омивачів тип 1 Ford Scorpio 2

Електрична схема очищувачів та омивачів автомобіля Ford Scorpio 1994, 1995, 1996, 1997, 1998 року випуску.

Електросхема очищувачів та омивачів — Без очищувача заднього скла.

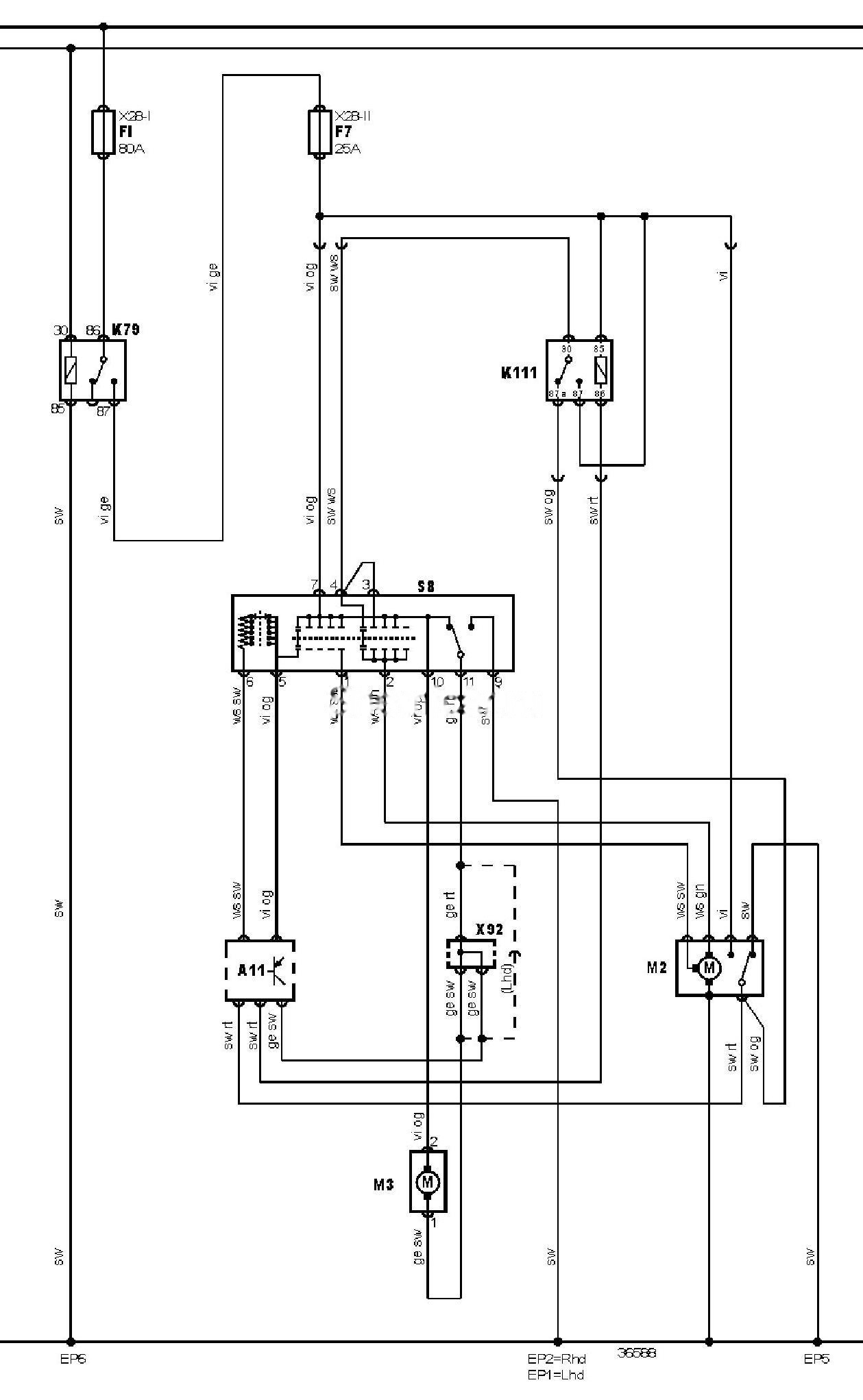

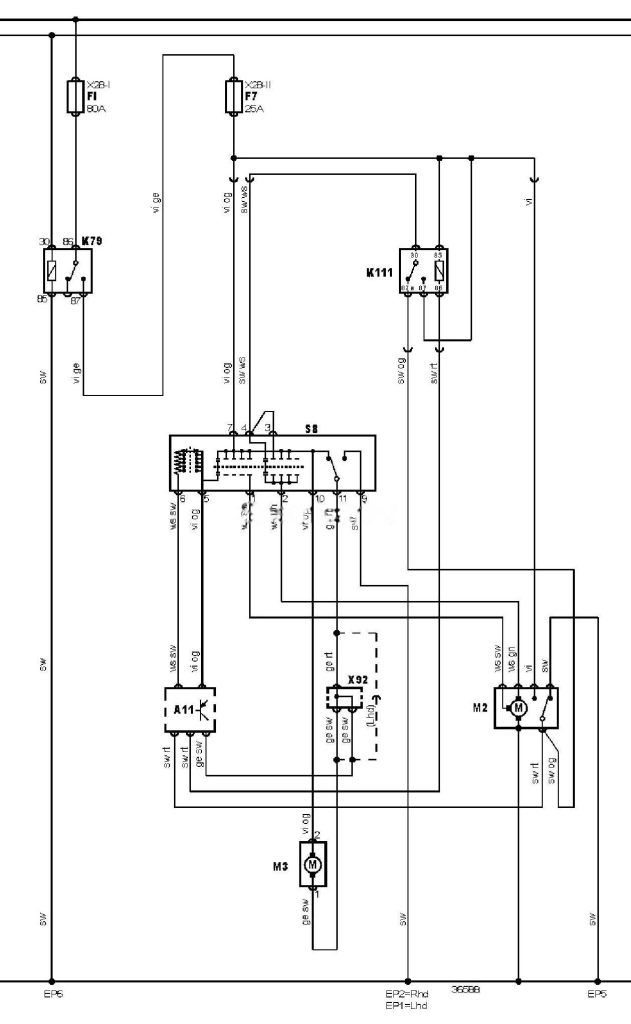

Електросхема очищувачів та омивачів тип 1 Ford Scorpio 2 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Scorpio

15	Замок запалювання — запалювання УВІМКНЕНО
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A11	Багатофункціональний блок керування
F1	Запобіжник
F7	Запобіжник
K79	Реле основних ланцюгів запалювання
K111	Реле електродвигуна очищувача лобового скла
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
S8	Перемикач керування очищувачем / омивачем лобового скла
X92	Роз’єм (джампер)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
