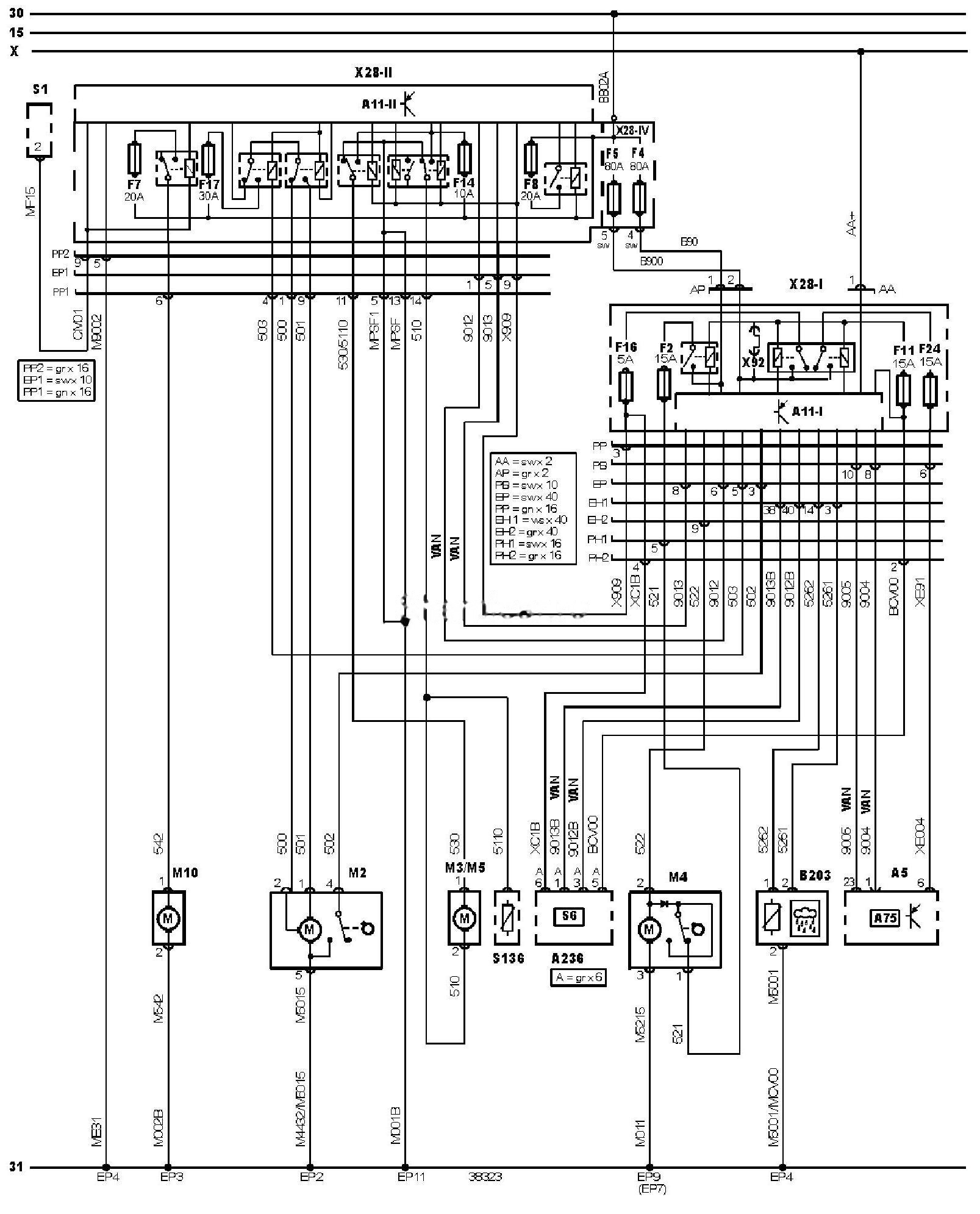

Електрична схема очищувачів та омивачів Citroen C5 2000, 2001, 2002 року випуску.
Електросхема очищувачів та омивачів — універсал
Позначення до електричної схеми Сitroen C5
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A75 |
Блок керування комбінацією приборів |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
EP11 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP7 |
Точка маси |
|
EP9 |
Точка маси |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F11 |
Запобіжник |
|
F14 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F24 |
Запобіжник |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
VAN |
Шина VAN |
|
X |
Замок запалювання — “ACC” |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 2 |
|
X92 |
Роз’єм (джампер) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
