Електросхема очищувачів та омивачів тип 2 Ford Sportka

Електрична схема очищувачів та омивачів Ford Sportka 2007, 2008, 2009 року випуску.

Електросхема очищувачів та омивачів (02.2007-).

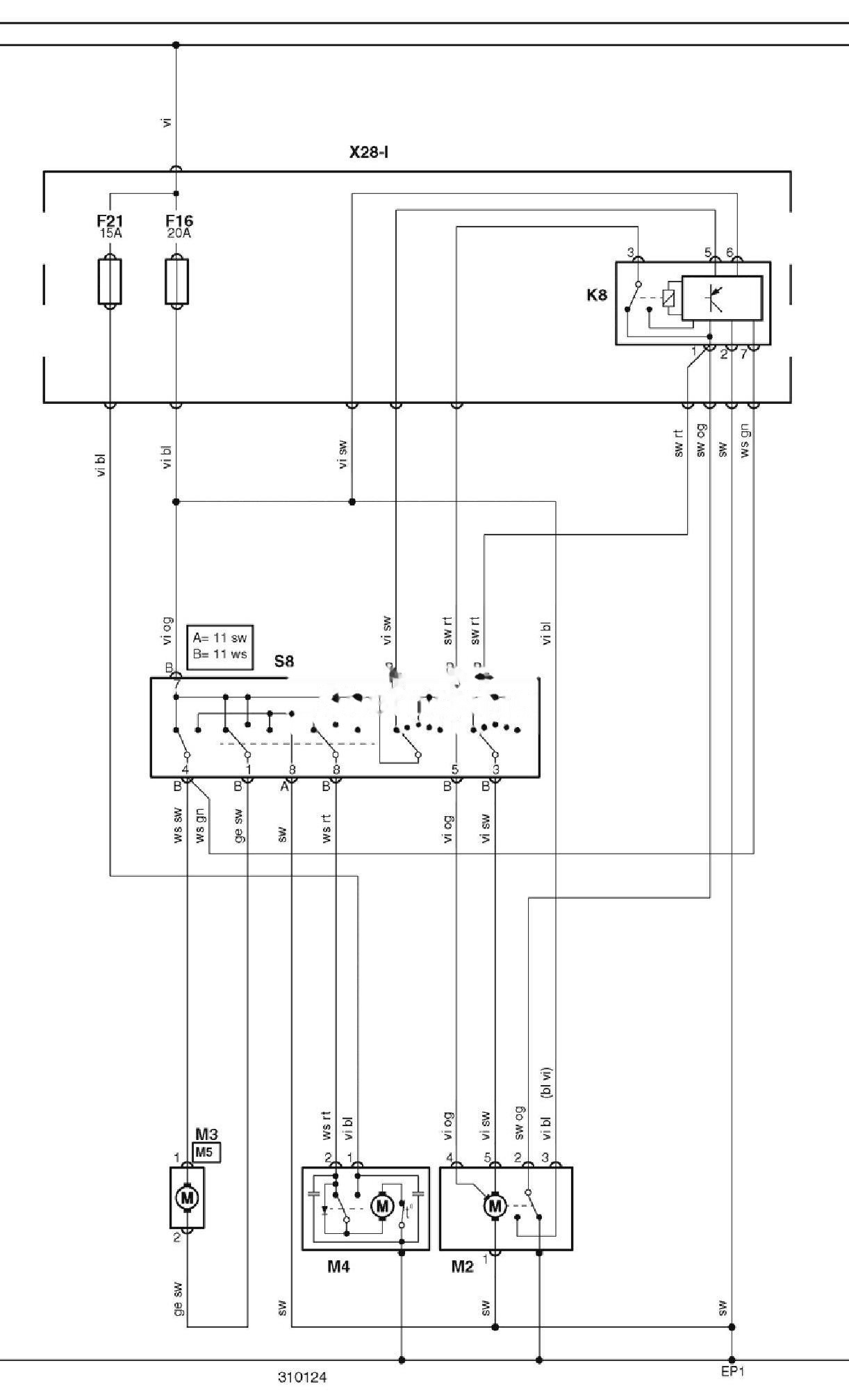

Електросхема очищувачів та омивачів тип 2 Ford Sportka — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Ford Sportka

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
EP1	Точка маси
F16	Запобіжник
F21	Запобіжник
K8	Реле переривчастого режиму роботи очищувача / омивача лобового скла
M2	Електродвигун очищувача лобового скла
M3	Електродвигун насоса омивача лобового скла
M4	Електродвигун очищувача заднього скла
M5	Електродвигун насоса омивача заднього скла
S8	Перемикач керування очищувачем / омивачем лобового скла

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
