Електрична схема очищувачів та омивачів Renault Megane 2 (X84) 2006, 2007, 2008, 2009, 2010 року випуску.

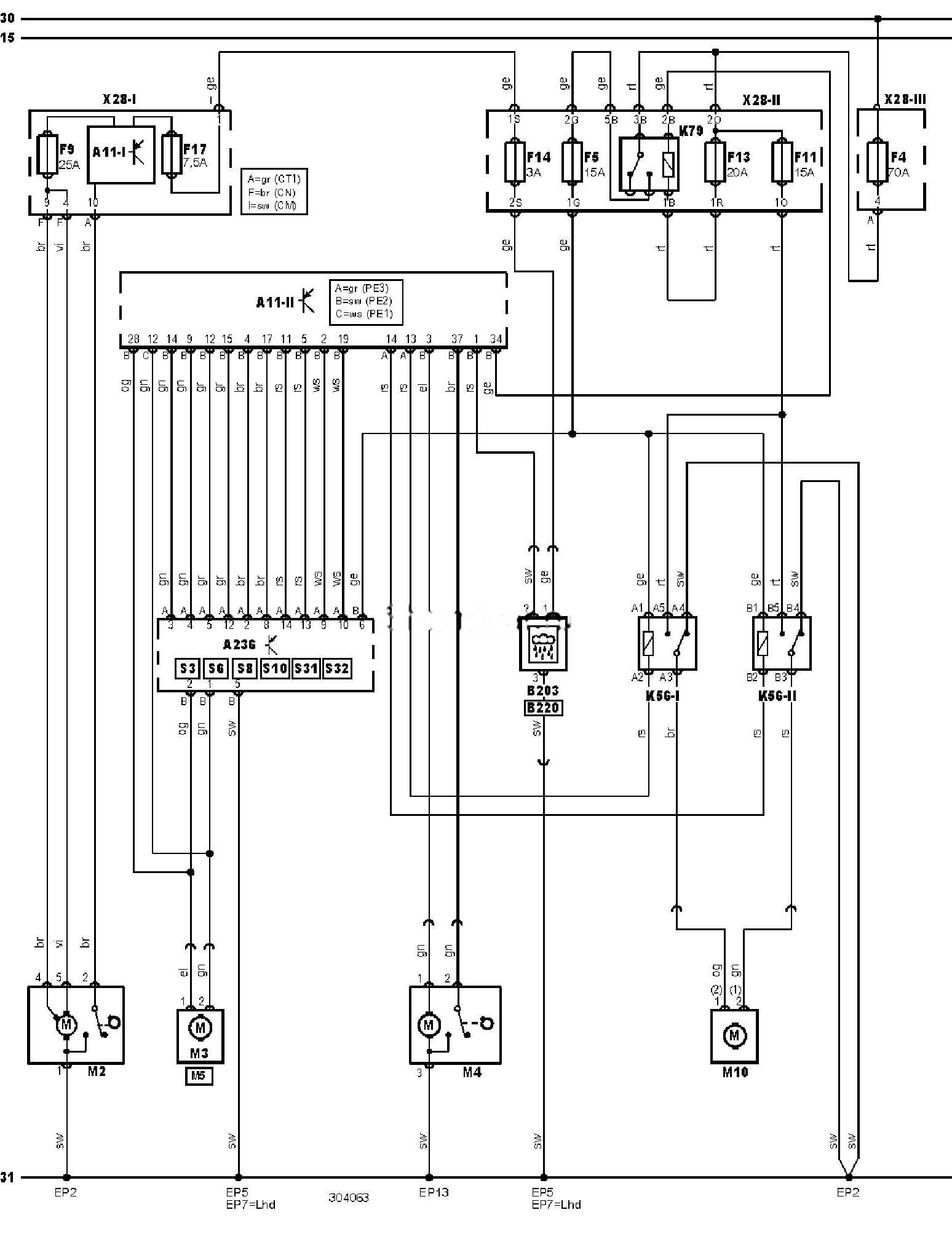

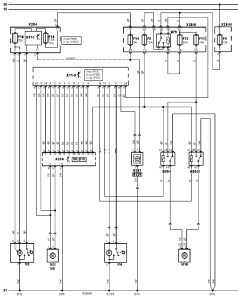

Електросхема очищувачів та омивачів (05.2006-).
Позначення до електричної схеми Renault Megane
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
B220 |
Датчик сонячного світла |
|
EP13 |
Точка маси |
|
EP2 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F9 |
Запобіжник |
|
F11 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F17 |
Запобіжник |
|
K56-1 |
Реле насоса омивача фар 1 |
|
K56-2 |
Реле насоса омивача фар 2 |
|
K79 |
Реле основних ланцюгів запалювання |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, приладова панель |
|
X28-3 |
Блок запобіжників/реле, моторний відсік 2 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
