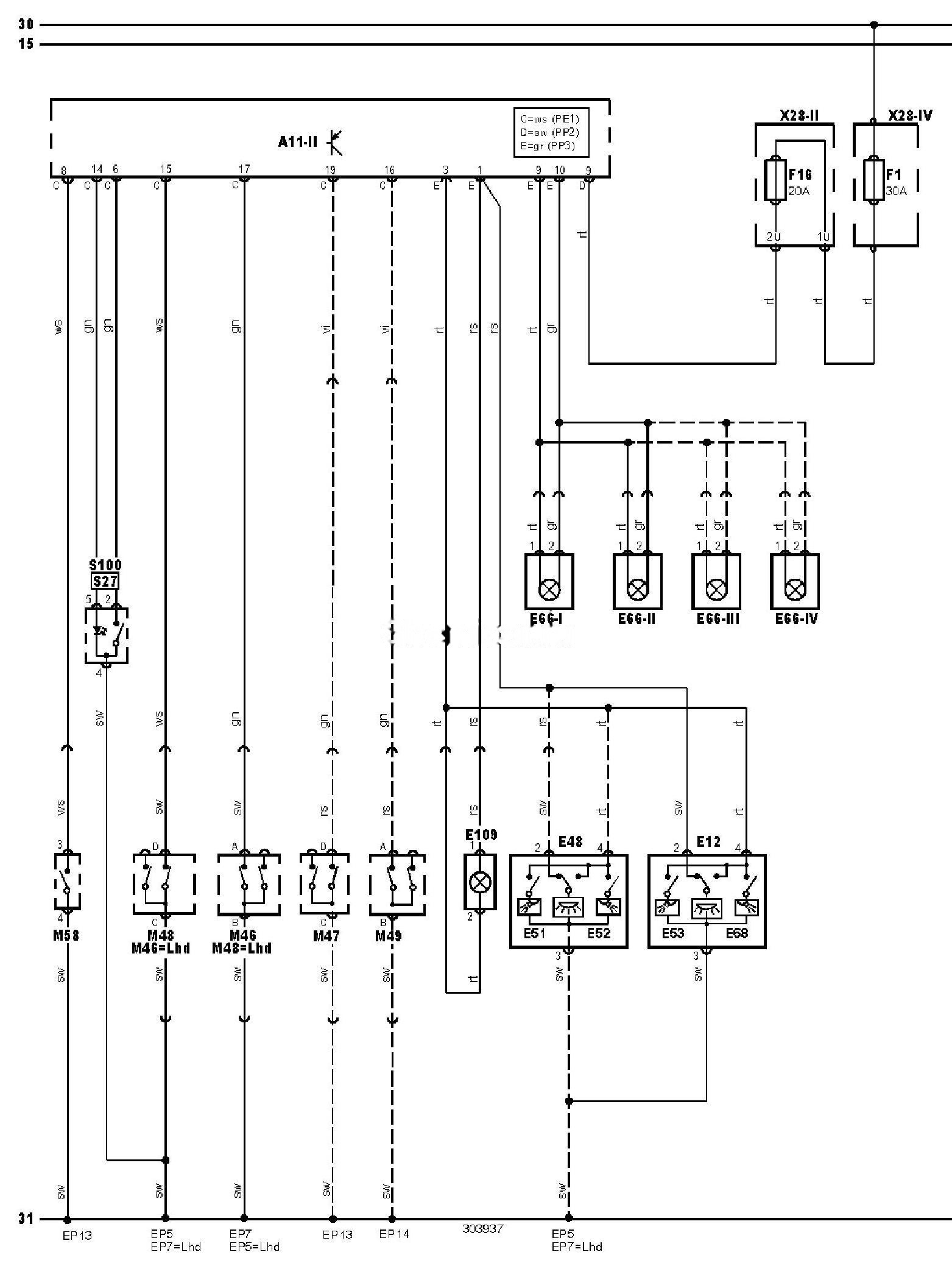

Електрична схема освітлення салону Renault Megane 2 (X84) 2002, 2003, 2004, 2005, 2006 року випуску.

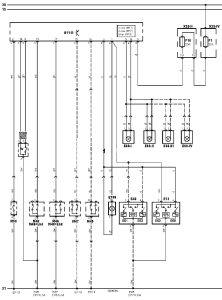

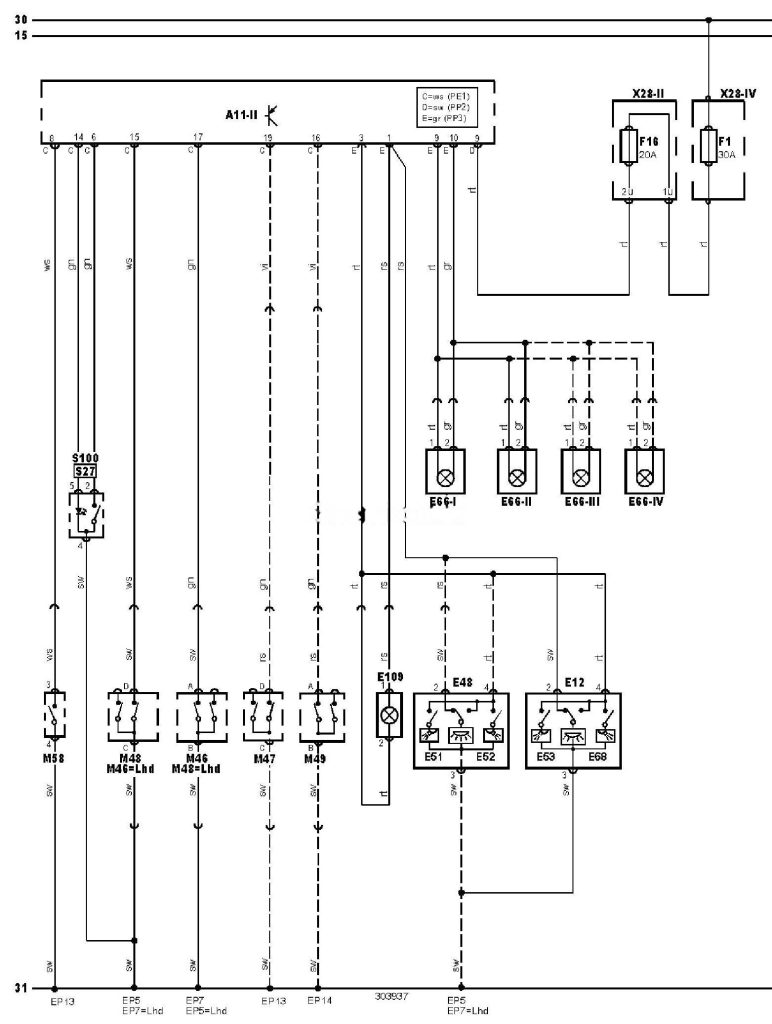

Електросхема ламп освітлення салону — Без системи повного блокування (-04.2006).
Позначення до електричної схеми Renault Megane
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
EP13 |
Точка маси |
|
EP14 |
Точка маси |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E51 |
Лампа місцевого підсвічування (задня ліва) |
|
E52 |
Лампа місцевого підсвічування (задня права) |
|
E53 |
Лампа місцевого підсвічування (з боку пасажира) |
|
E66-1 |
Габаритна лампа(и) двері 1 |
|
E66-2 |
Габаритна лампа(и) двері 2 |
|
E66-3 |
Габаритна лампа(и) двері 3 |
|
E66-1V |
Габаритна лампа(и) двері 4 |
|
E68 |
Лампа місцевого підсвічування (з боку водія) |
|
E109 |
Лампа освітлення багажного відділення |
|
F1 |
Запобіжник |
|
F16 |
Запобіжник |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задні двері) |
|
S27 |
Вимикач аварійної сигналізації |
|
S100 |
Головний вимикач центрального замка |
|
X28-2 |
Блок запобіжників/реле, приладова панель |
|
X28-1V |
Блок запобіжників/реле, моторний відсік 3 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
