Електрична схема освітлення салону Renault Laguna 2 (X74) 2001, 2002, 2003, 2004, 2005 року випуску.

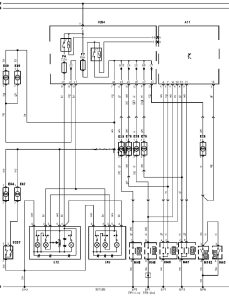

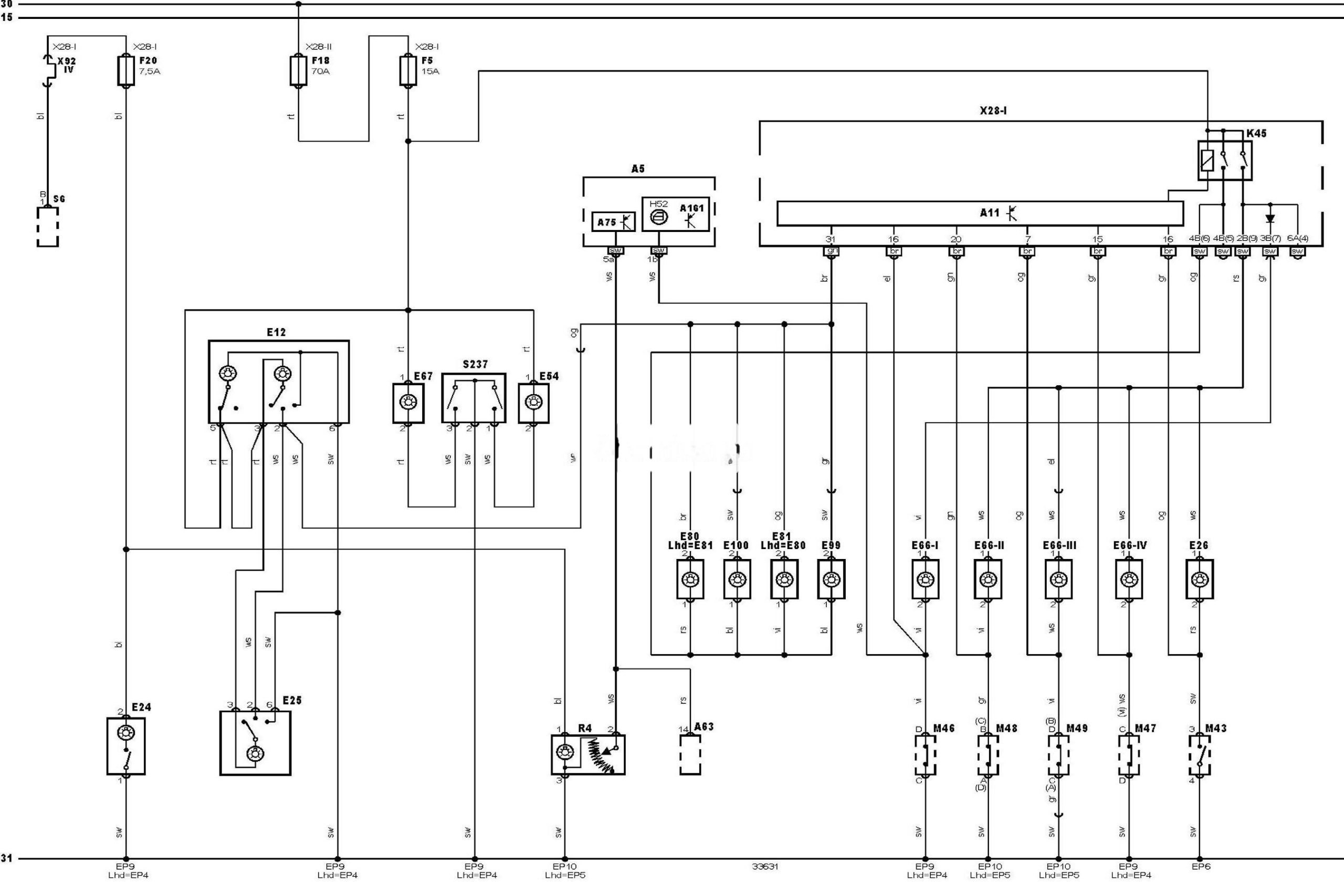

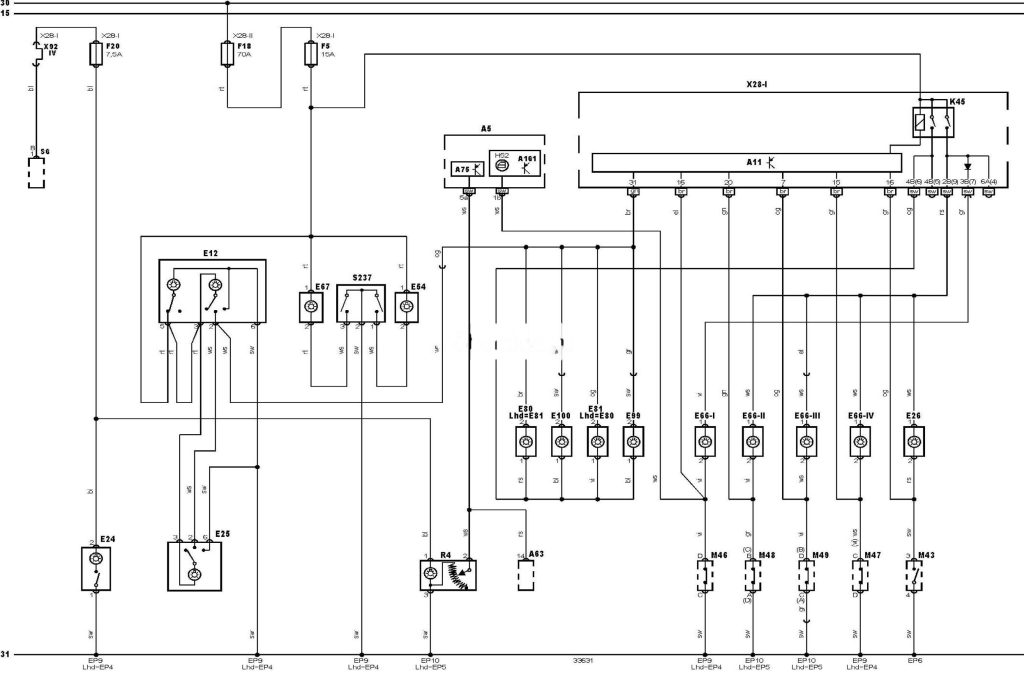

Електросхема ламп освітлення салону — Хетчбек — без синтезатора голосу.
Позначення до електричної схеми Renault Laguna
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11 |
Багатофункціональний блок керування |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A161 |
Багатофункціональний дисплей |
|
EP10 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E24 |
Лампа підсвічування бардачка |
|
E25 |
Лампа місцевого освітлення (єдина) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E54 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E66-1 |
Габаритна лампа(и) дверей |
|
E66-2 |
Габаритна лампа(и) дверей |
|
E66-3 |
Габаритна лампа(и) дверей |
|
E66-1V |
Габаритна лампа(и) дверей |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E80 |
Лампа підсвічування простору для ніг (ліва) |
|
E81 |
Лампа підсвічування простору для ніг (права) |
|
E99 |
Лампа освітлення салону (передня) |
|
E100 |
Лампа підсвічування простору для ніг (права задня) |
|
F5 |
Запобіжник |
|
F18 |
Запобіжник |
|
F20 |
Запобіжник |
|
H52 |
Індикатор відчинених дверей (лівих дверей або єдиних) |
|
K45 |
Реле затримки вимкнення лампи освітлення салону |
|
M43 |
Електродвигун механізму відчинення / зачинення багажника (задніх дверей) |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S6 |
Комбінований перемикач |
|
S237 |
Вимикач підсвічування косметичного дзеркала (з боку пасажира або єдиного) |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
X92 |
Роз’єм (джампер) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
