Електрична схема освітлення салону Renault Laguna 2 (X74) 2005, 2006, 2007 року випуску.

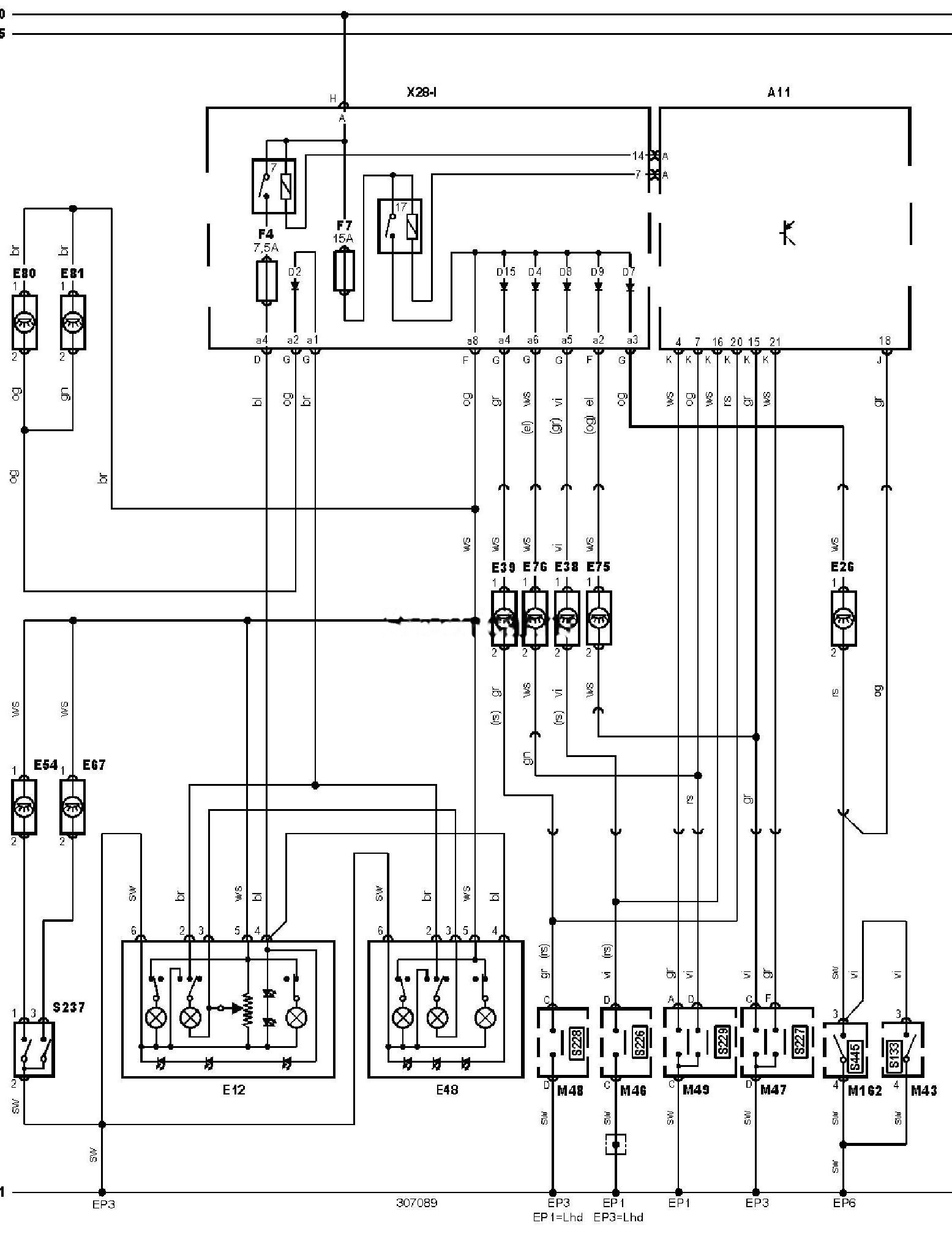

Електросхема ламп освітлення салону — Хетчбек (з регульованим внутрішнім освітленням).
позначення до електричної схеми Renault Laguna
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
EP6 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E38 |
Лампа підсвічування отвору дверей (ліва або єдина) |
|
E39 |
Лампа підсвічування отвору дверей (права) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E54 |
Лампа підсвічування косметичного дзеркала (пасажира) |
|
E67 |
Лампа підсвічування косметичного дзеркала (водія) |
|
E75 |
Лампа підсвічування отвору дверей (лівих задніх) |
|
E76 |
Лампа підсвічування отвору дверей (правих задніх) |
|
E80 |
Лампа підсвічування простору для ніг (ліва) |
|
E81 |
Лампа підсвічування простору для ніг (права) |
|
F4 |
Запобіжник |
|
F7 |
Запобіжник |
|
M43 |
Електродвигун механізму відкриття / закриття багажника (задніх дверей) |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M162 |
Електродвигун блокування заднього скла |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S237 |
Вимикач підсвічування косметичного дзеркала (з боку пасажира або єдиного) |
|
S445 |
Кінцевий вимикач заднього скла |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
