Електрична схема очищувачів та омивачів Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 року випуску.

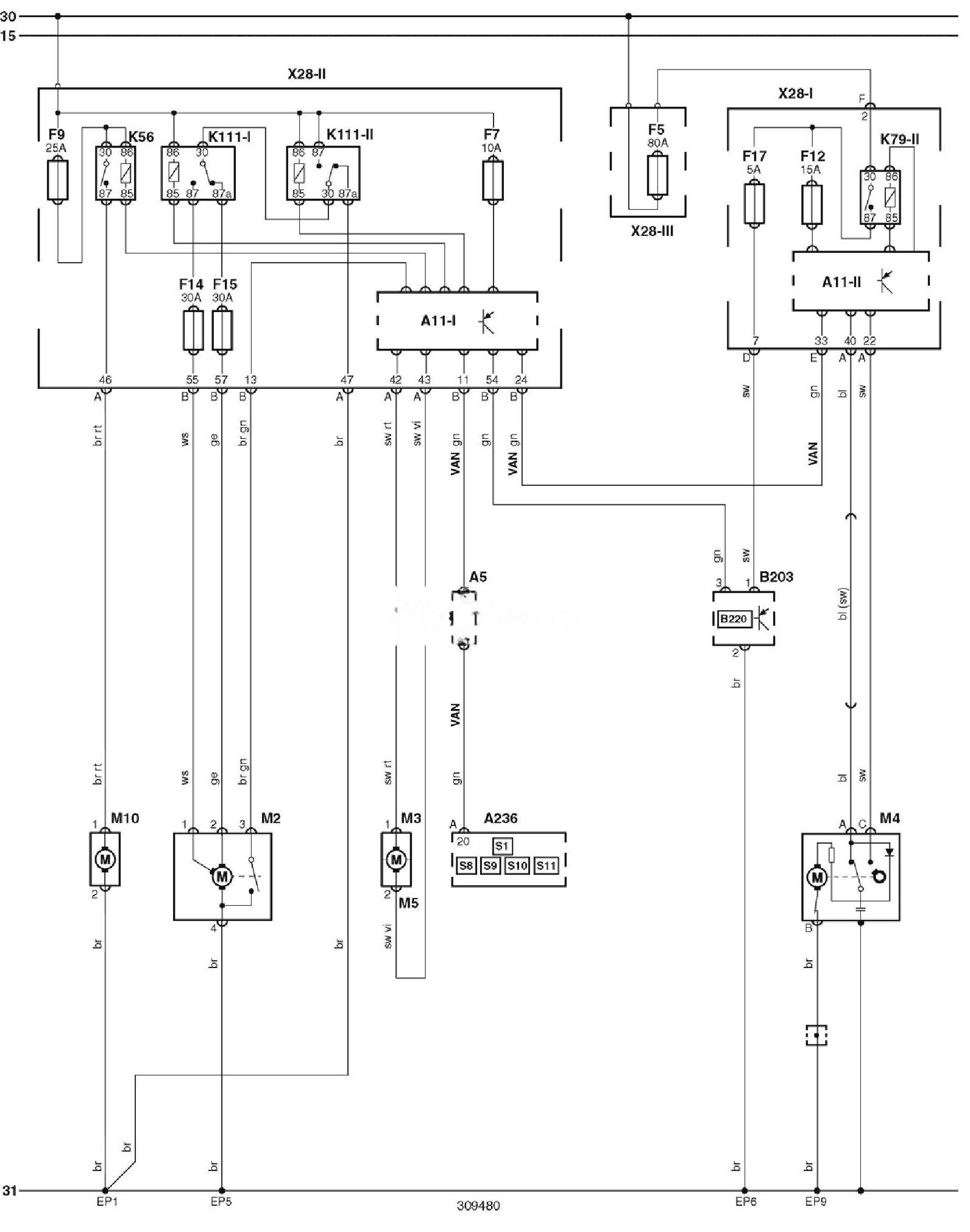

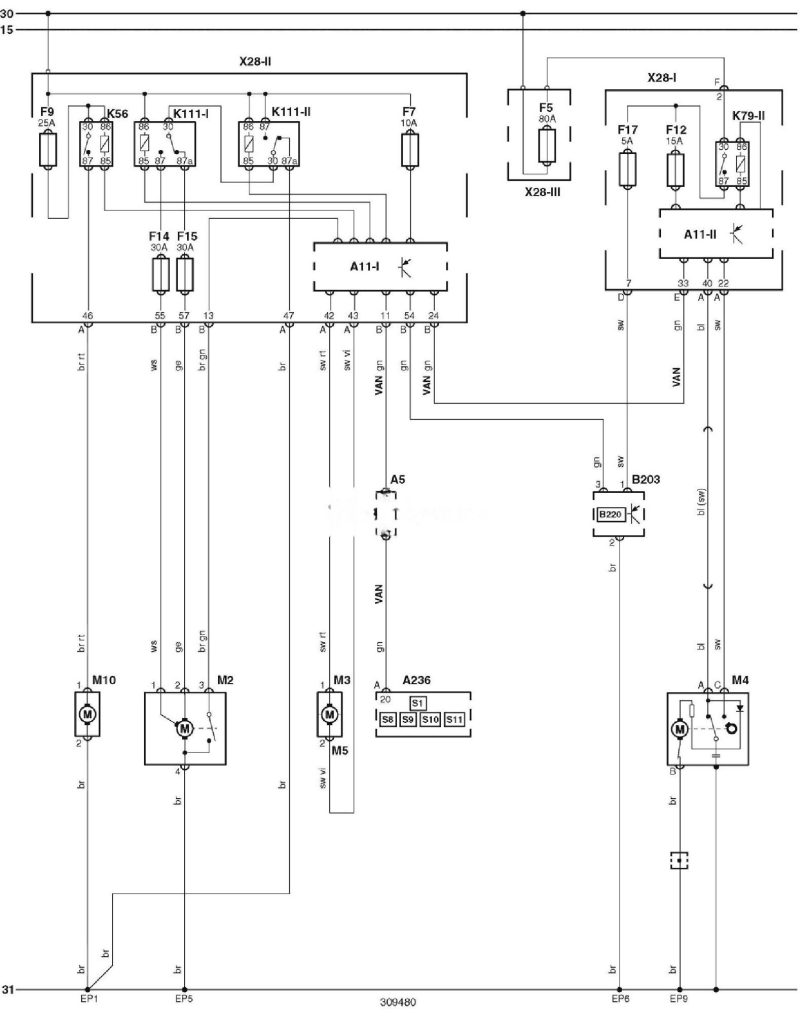

Електросхема очищувачів та омивачів — З багатофункціональним блоком управління в вантажному відсіку.
Позначення до електричної схеми Opel Astra
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
B220 |
Датчик сонячного світла |
|
F5 |
Запобіжник |
|
F7 |
Запобіжник |
|
F9 |
Запобіжник |
|
F12 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F17 |
Запобіжник |
|
K56 |
Реле насоса омивача фар |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M10 |
Електродвигун насоса омивача фар (лівий або єдиний) |
|
S1 |
Замок запалювання |
|
S8 |
Перемикач управління очищувачем / омивачем лобового скла |
|
S9 |
Вимикач омивача лобового скла |
|
S10 |
Перемикач управління очищувачем / омивачем заднього скла |
|
S11 |
Вимикач омивача заднього скла |
|
VAN |
Шина даних VAN |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
