Електрична схема очищувачів та омивачів Peugeot 206 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 року випуску.

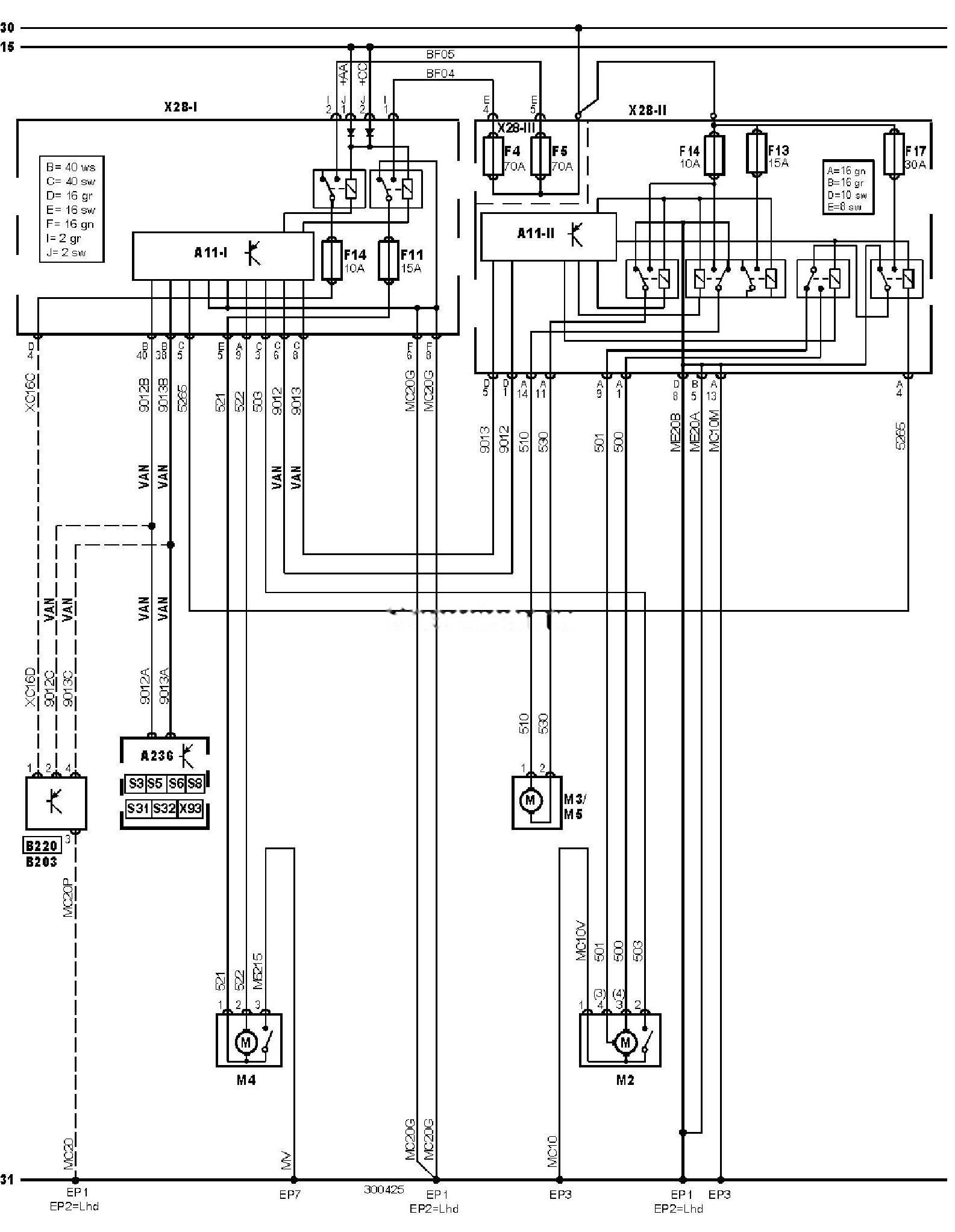

Електросхема очищувачів та омивачів.
Позначення до електричної схеми Peugeot 206
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування |
|
A11-2 |
Багатофункціональний блок керування |
|
B203 |
Датчик дощу (очищувач лобового скла) |
|
B220 |
Датчик частоти обертання правого заднього колеса (ABS) |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP7 |
Точка маси |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F11 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F17 |
Запобіжник |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M4 |
Електродвигун очищувача заднього скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
S3 |
Вимикач фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
X28-1 |
Блок запобіжників/реле 1 |
|
X28-2 |
Блок запобіжників/реле 1 |
|
X28-3 |
Блок запобіжників/реле 1 |
|
X93 |
Спіральний провід (SRS) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
