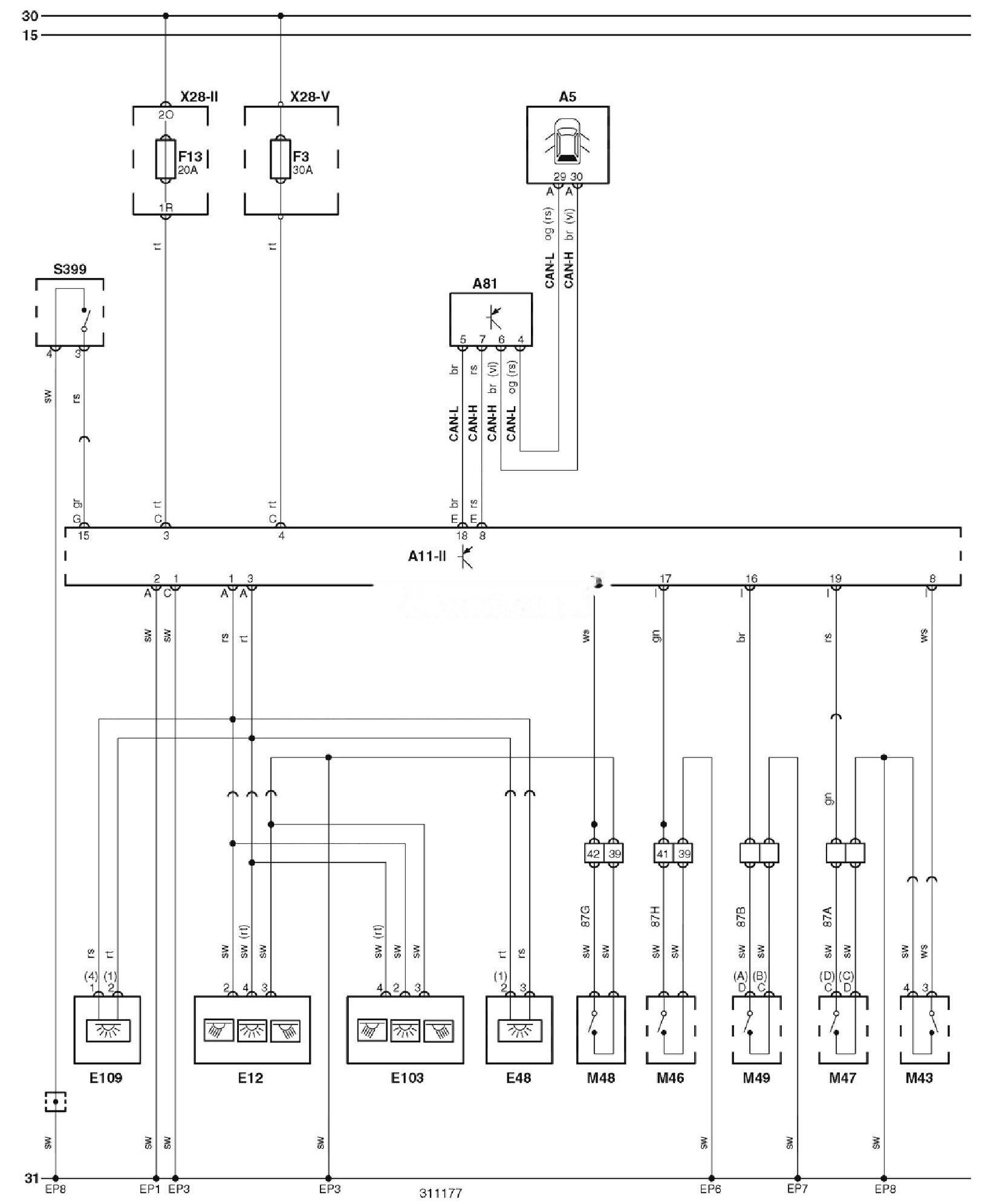

Електрична схема освітлення салону Renault Scenic 2 (J84) 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску.
Електросхема ламп освітлення салону.
Позначення до електричної схеми Renault Scenic
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A81 |
Блок керування підсилювачем кермового керування |
|
CAN-H |
Шина даних CAN — високий рівень |
|
CAN-L |
Шина даних CAN — низький рівень |
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
EP6 |
Точка маси |
|
EP7 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
E103 |
Лампа освітлення салону (центральна) |
|
E109 |
Лампа освітлення багажного відділення |
|
F3 |
Запобіжник |
|
F13 |
Запобіжник |
|
M43 |
Електродвигун механізму відкриття / закриття багажника (задніх дверей) |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
S399 |
Вимикач блокування електродвигуна склопідйомника, задні двері |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
