Електрична схема освітлення салону Renault Trafic 2 (X83) 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 року випуску.

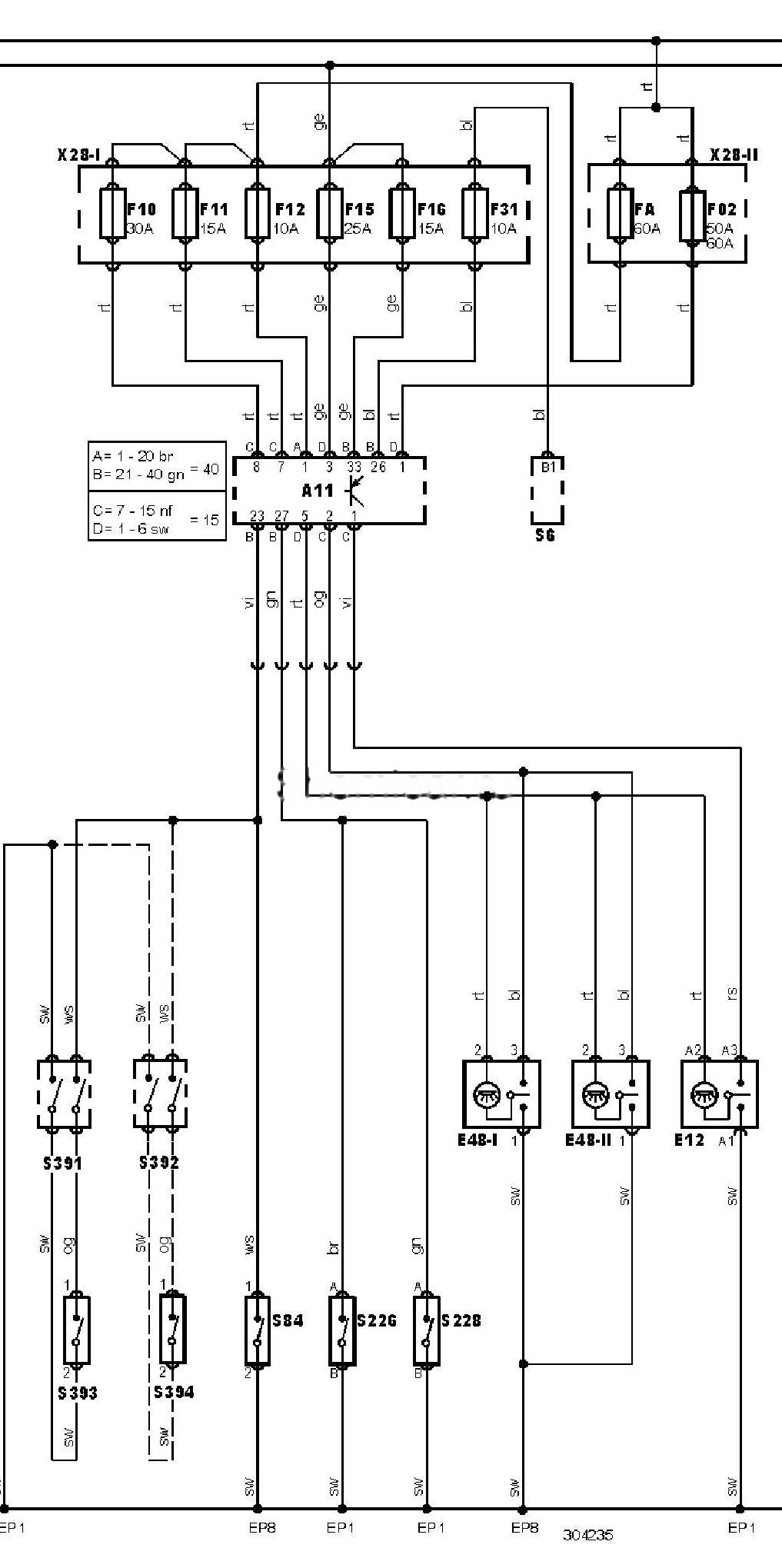

Електросхема ламп освітлення салону.
Позначення до електричної схеми Renault Trafic
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11 |
Багатофункціональний блок керування |
|
EP1 |
Точка маси |
|
EP8 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
E48-1 |
Лампа освітлення салону, задня ліва або єдина 1 |
|
E48-2 |
Лампа освітлення салону, задня ліва або єдина 2 |
|
FA |
Запобіжник |
|
F02 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F31 |
Запобіжник |
|
S6 |
Комбінований перемикач |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S226 |
Кінцевий вимикач водійських дверей |
|
S228 |
Кінцевий вимикач пасажирських дверей |
|
S391 |
Контактна пластина зсувних дверей (лівих) |
|
S392 |
Контактна пластина зсувних дверей (правих) |
|
S393 |
Кінцевий вимикач зсувних дверей (лівих) |
|
S394 |
Кінцевий вимикач зсувних дверей (правих) |
|
X28-1 |
Блок запобіжників/реле, приладова панель 1 |
|
X28-2 |
Блок запобіжників/реле, моторний відсік 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
