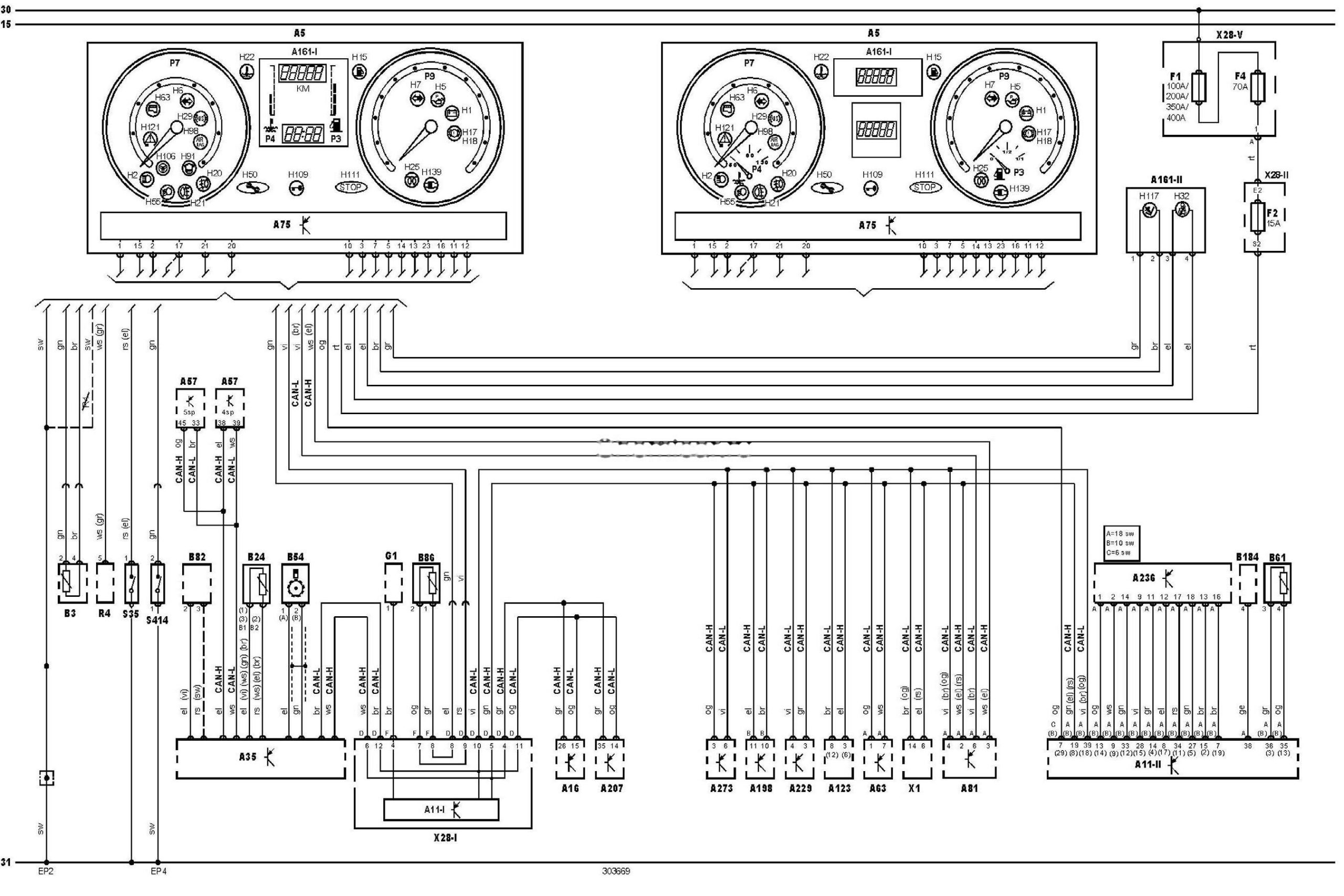

Електрична схема панелі приборів Renault Clio 3 (X85) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 року випуску.
Електросхема панелі приборів та комбінації приладів.
Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A63 |
Електронний блок керування кондиціонером |
|
A75 |
Блок керування комбінацією приборів |
|
A81 |
Блок керування підсилювачем керма |
|
A123 |
Підсилювач сигналу датчика швидкості автомобіля |
|
A161-1 |
Багатофункціональний дисплей 1 |
|
A161-2 |
Багатофункціональний дисплей 2 |
|
A198 |
Електронний блок керування SRS |
|
A207 |
Блок керування ESP (система підтримки курсової стійкості) |
|
A229 |
Блок керування системою контролю тиску в шинах |
|
A236 |
Блок керування електрообладнанням кермової колонки |
|
A273 |
Блок керування системою keyless entry |
|
B3 |
Датчик покажчика рівня палива |
|
B24 |
Датчик температури охолоджувальної рідини |
|
B54 |
Датчик положення колінчастого вала |
|
B61 |
Датчик температури навколишнього повітря |
|
B82 |
Датчик наявності води в паливному фільтрі |
|
B86 |
Датчик рівня моторної оливи |
|
B184 |
Кільцева антена іммобілайзера |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторної оливи |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H22 |
Індикатор високої температури охолоджувальної рідини |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H50 |
Індикатор сервісного обслуговування |
|
H55 |
Індикатор увімкнення ближнього світла фар |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H91 |
Індикатор стану паливного фільтра |
|
H98 |
Індикатор SRS |
|
H106 |
Індикатор підсилювача керма |
|
H109 |
Індикатор іммобілайзера |
|
H111 |
Індикатор “STOP ENG1NE” |
|
H117 |
Індикатор вимкнення подушки безпеки пасажира |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
H139 |
Індикатор сажового фільтра (DPF) |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S414 |
Датчик рівня гальмівної рідини |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, панель приборів 1 |
|
X28-V |
Блок запобіжників/реле, моторний відсік 3 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
