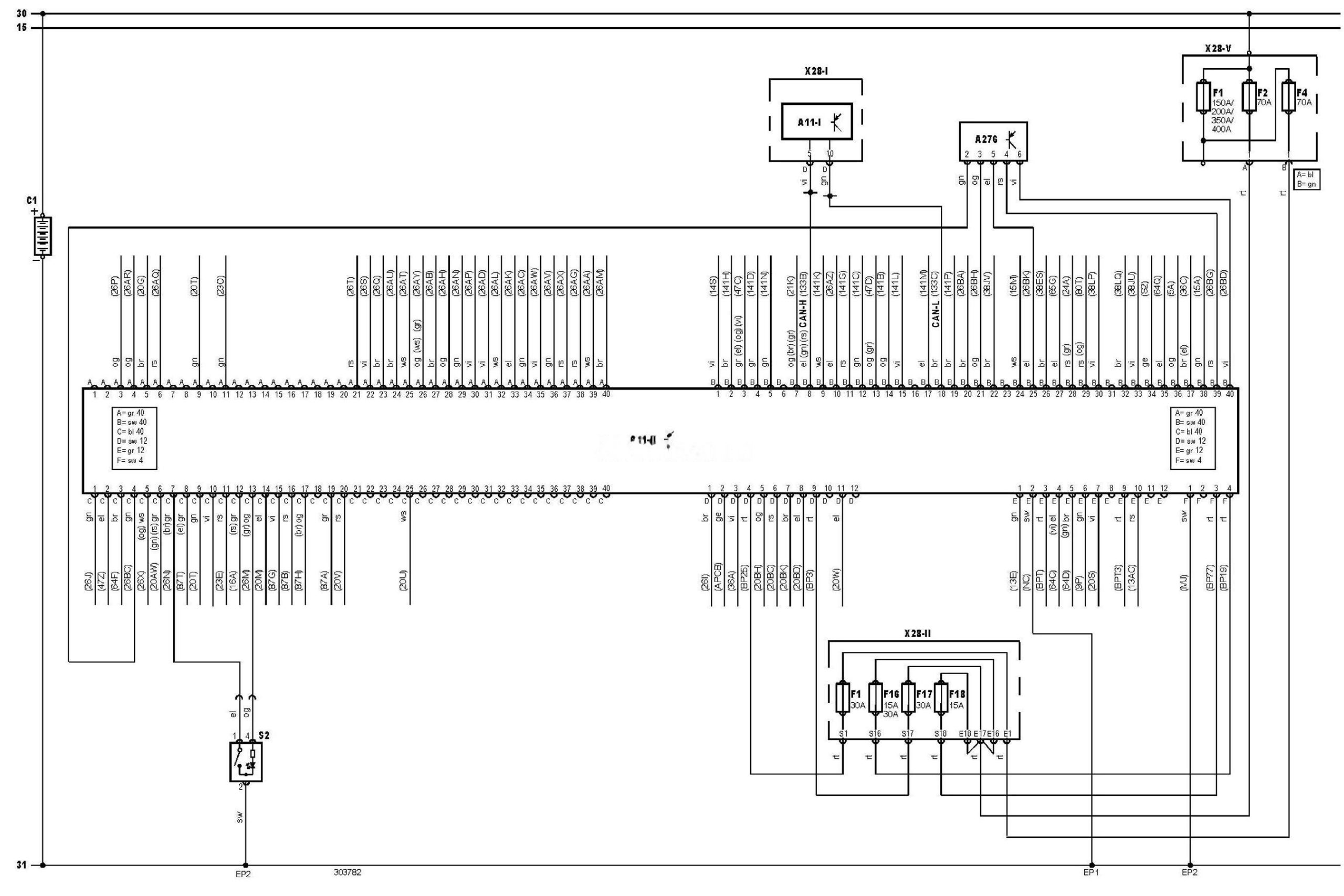

Електрична схема розподілу живлення Renault Clio 3 (X85) 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 року випуску.
Електросхема розподілу живлення — Багатофункціональний блок керування (з keyless entry).
Позначення до електричної схеми Renault Clio
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A276 |
Блок керування системи дистанційного керування центральним замком та запуску двигуна |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
C1 |
Акумуляторна батарея |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F4 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
S2 |
Вимикач стартера |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, панель приладів 1 |
|
X28-V |
Блок запобіжників/реле, моторний відсік 3 |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
