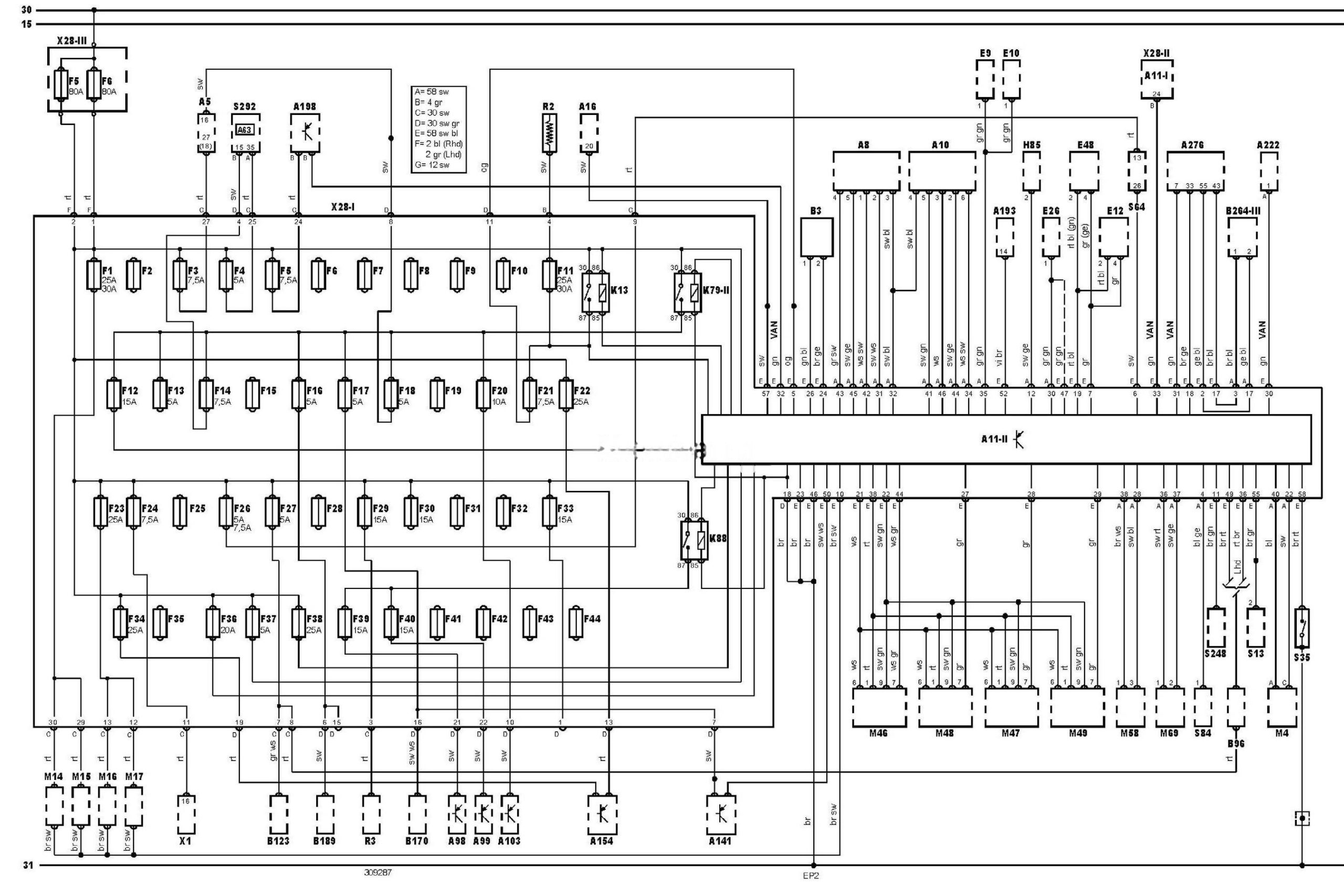

Електрична схема розподілу живлення Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 року випуску.
Електросхема розподілу живлення — Багажне відділення.
Позначення до електричної схеми Opel Astra
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A8 |
Лівий задній ліхтар у зборі |
|
A10 |
Правий задній ліхтар у зборі |
|
A16 |
Електронний блок керування ABS |
|
A63 |
Електронний блок керування кондиціонером |
|
A98 |
Блок керування підігрівом сидіння водія |
|
A99 |
Блок керування підігрівом сидіння пасажира |
|
A103 |
Блок керування підвіскою |
|
A141 |
Внутрішнє дзеркало заднього виду |
|
A154 |
Блок керування електроприводом люка |
|
A193 |
Багатофункціональний перемикач у зборі |
|
A198 |
Електронний блок керування SRS |
|
A222 |
Блок керування системою паркування |
|
A276 |
Блок керування системи дистанційного керування центральним замком та запуску двигуна |
|
B3 |
Датчик покажчика рівня палива |
|
B96 |
Звуковий сигнал протиугонної системи |
|
B123 |
Датчик зміни об’єму (протиугонна система) |
|
B170 |
Датчик чистоти повітря, що надходить у опалювач |
|
B189 |
Датчик наявності пасажира на сидінні |
|
E9 |
Лампа підсвічування номерного знака (ліва або єдина) |
|
E10 |
Лампа підсвічування номерного знака (права) |
|
E12 |
Лампа освітлення салону (передня) |
|
E26 |
Лампа підсвічування багажника / задніх дверей |
|
E48 |
Лампа освітлення салону (задня ліва або єдина) |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F24 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
F27 |
Запобіжник |
|
F28 |
Запобіжник |
|
F29 |
Запобіжник |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
F32 |
Запобіжник |
|
F33 |
Запобіжник |
|
F34 |
Запобіжник |
|
F35 |
Запобіжник |
|
F36 |
Запобіжник |
|
F37 |
Запобіжник |
|
F38 |
Запобіжник |
|
F39 |
Запобіжник |
|
F40 |
Запобіжник |
|
F41 |
Запобіжник |
|
F42 |
Запобіжник |
|
F43 |
Запобіжник |
|
F44 |
Запобіжник |
|
H85 |
Лампа центрального стоп-сигналу |
|
K13 |
Реле обігрівача заднього скла |
|
K88 |
Реле електроприводу сидінь |
|
M4 |
Електродвигун очищувача заднього скла |
|
M14 |
Електродвигун приводу склопідйомника дверей водія |
|
M15 |
Електродвигун приводу склопідйомника дверей пасажира |
|
M16 |
Електродвигун приводу склопідйомника задніх лівих дверей |
|
M17 |
Електродвигун приводу склопідйомника задніх правих дверей |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задні двері) |
|
M69 |
Електродвигун приводу замка лючка паливної горловини |
|
R2 |
Обігрівач заднього скла |
|
R3 |
Прикурювач |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S64 |
Вимикач електроприводу склопідйомника (двері водія) |
|
S84 |
Вимикач приводу замка багажника / задніх дверей |
|
S248 |
Кінцевий вимикач протиугонної системи, капот |
|
S292 |
Панель керування кондиціонером/опалювачем |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
