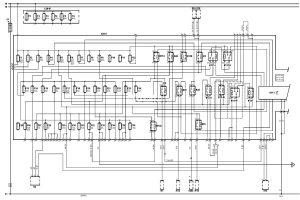

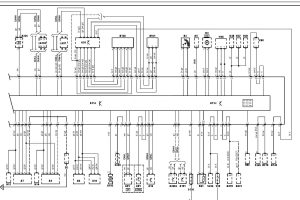

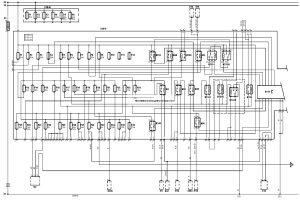

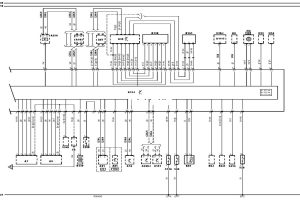

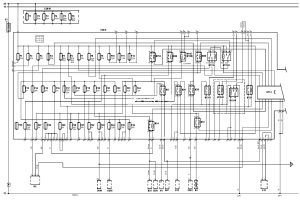

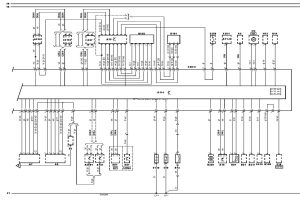

Електрична схема розподілу живлення Opel Astra-H 2004, 2005 року випуску.

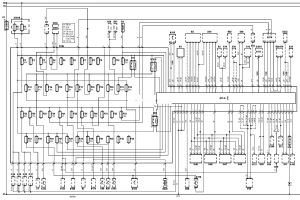

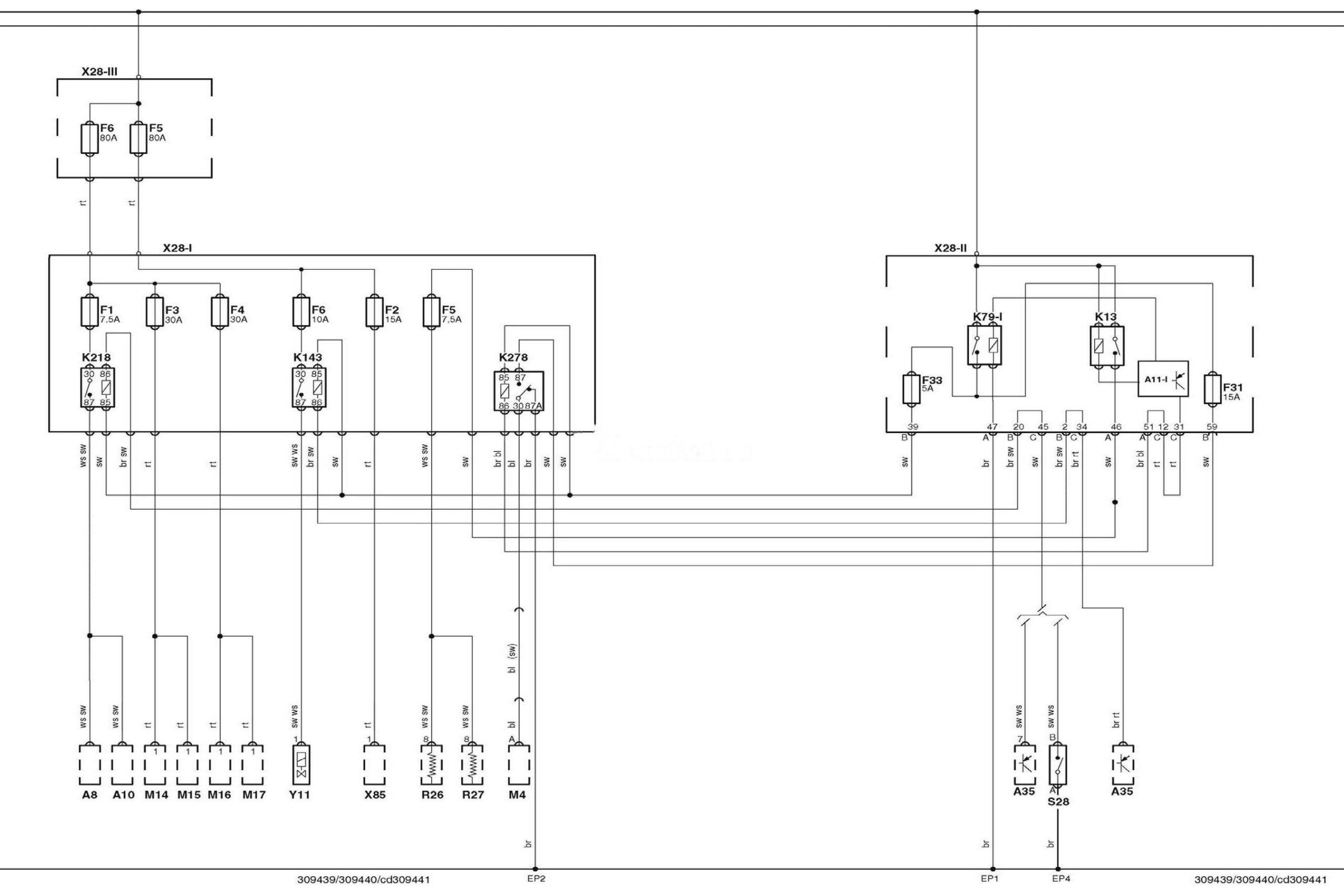

Електросхема розподілу живлення — MY 2006 Багажне відділення — без багатофункціонального блоку управління у вантажному відсіку (-2005).
Позначення до електричної схеми Opel Astra
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A8 |
Лівий задній ліхтар у зборі |
|
A10 |
Правий задній ліхтар у зборі |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F31 |
Запобіжник |
|
F33 |
Запобіжник |
|
K13 |
Реле обігрівача заднього скла |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K218 |
Реле протитуманних фар |
|
K278 |
Реле протитуманних фар |
|
M4 |
Електродвигун очищувача заднього скла |
|
M14 |
Електродвигун приводу склопідйомника водійських дверей |
|
M15 |
Електродвигун приводу склопідйомника пасажирських дверей |
|
M16 |
Електродвигун приводу склопідйомника задніх лівих дверей |
|
M17 |
Електродвигун приводу склопідйомника задніх правих дверей |
|
R26 |
Обігрівач дзеркала заднього виду на водійських дверях |
|
R27 |
Обігрівач дзеркала заднього виду на пасажирських дверях |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
X85 |
Роз’єм підключення додаткового обладнання |
|
Y11 |
Електромагнітна муфта компресора кондиціонера |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
