Електрична схема розподілу живлення Opel Astra-H 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 року випуску.

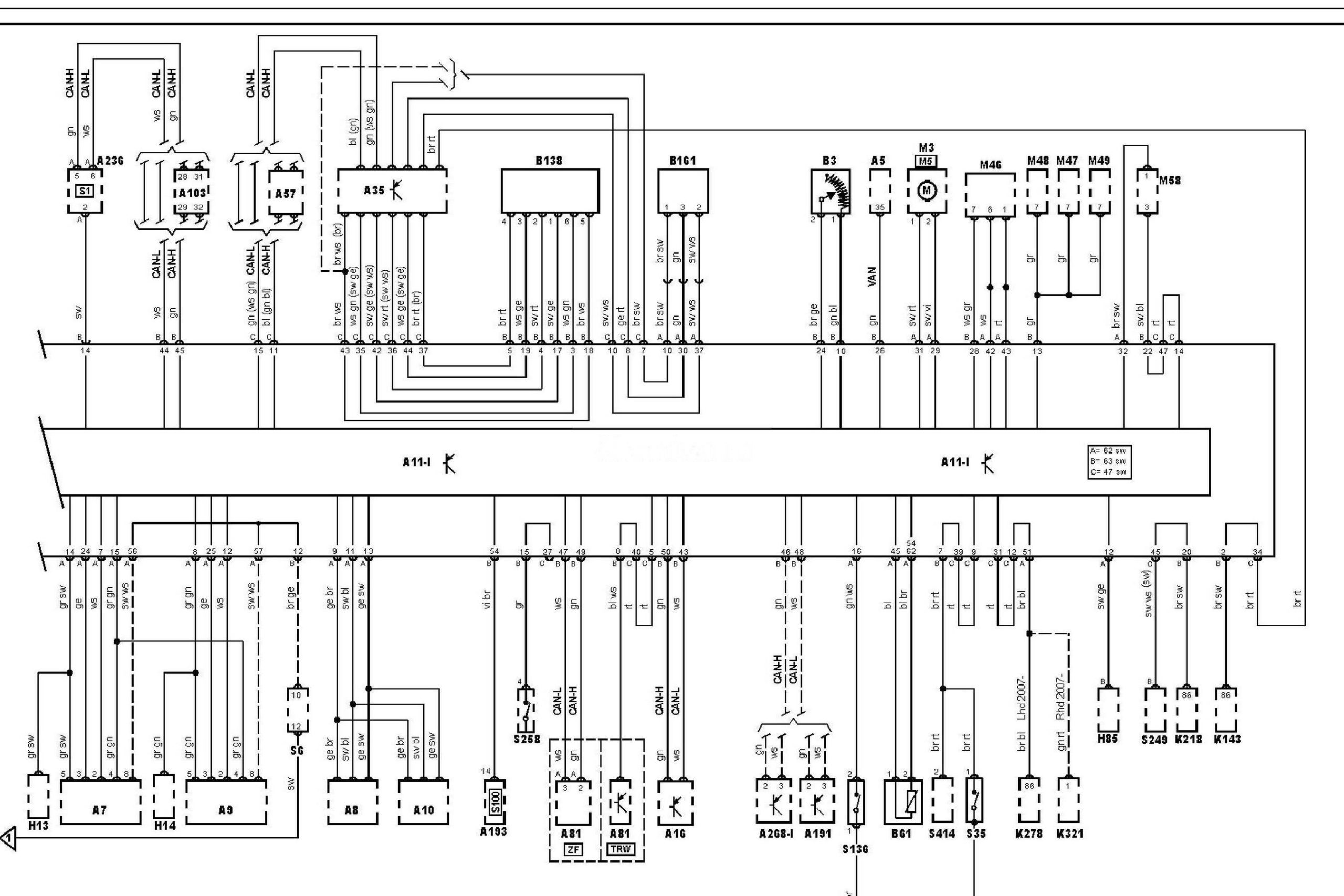

Електросхема розподілу живлення — Моторний відсік — без багатофункціонального блоку управління у вантажному відсіку (2006-).
Позначення до електричної схеми Opel Astra
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A7 |
Ліва фара в зборі |
|
A8 |
Лівий задній ліхтар в зборі |
|
A9 |
Права фара в зборі |
|
A10 |
Правий задній ліхтар в зборі |
|
A16 |
Електронний блок управління ABS |
|
A35 |
Електронний блок управління двигуном (ECM) |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A81 |
Блок управління підсилювачем кермового управління |
|
A103 |
Блок управління підвіскою |
|
A191 |
Блок управління коректором фар |
|
A193 |
Багатофункціональний перемикач в зборі |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
B3 |
Датчик покажчика рівня палива |
|
B61 |
Датчик температури навколишнього повітря |
|
B138 |
Датчик положення педалі акселератора |
|
B161 |
Датчик тиску холодоагенту системи кондиціонування |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
H13 |
Лівий повторювач покажчиків повороту |
|
H14 |
Правий повторювач покажчиків повороту |
|
H85 |
Лампа центрального стоп-сигналу |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K218 |
Реле протитуманних фар |
|
K278 |
Реле протитуманних фар |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
M46 |
Електродвигун центрального замка (двері водія) |
|
M47 |
Електродвигун центрального замка (ліві задні двері) |
|
M48 |
Електродвигун центрального замка (двері пасажира) |
|
M49 |
Електродвигун центрального замка (праві задні двері) |
|
M58 |
Електродвигун центрального замка (кришка багажника / задня двері) |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
|
S35 |
Датчик включення стоянкового гальма |
|
S100 |
Головний вимикач центрального замка |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S249 |
Датчик положення селектора |
|
S258 |
Кінцевий вимикач (датчик положення) педалі зчеплення |
|
S414 |
Датчик рівня гальмівної рідини |
|
VAN |
Шина даних VAN |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
