Електрична схема розподілу живлення Opel Astra-H 2004, 2005 року випуску.

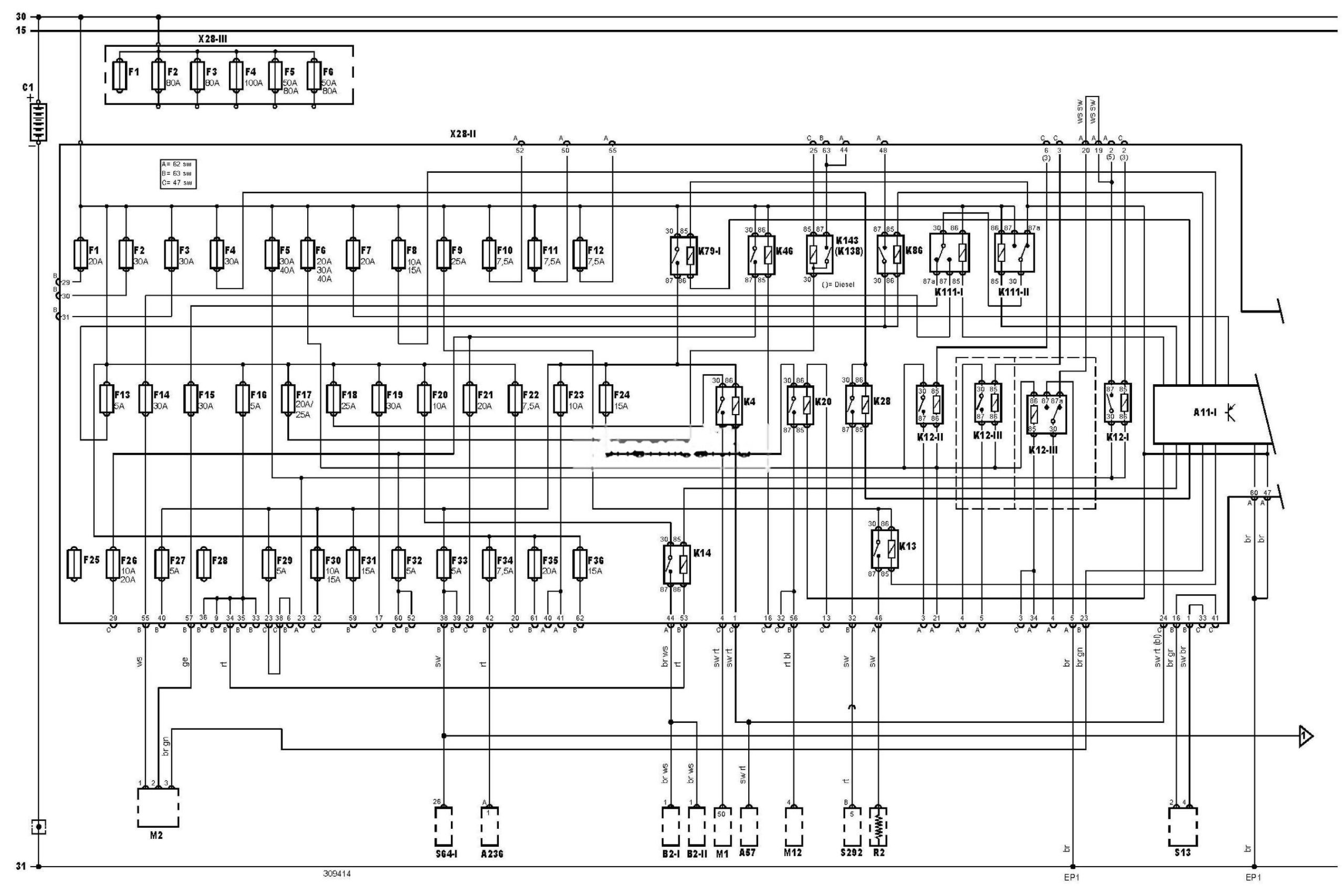

Електросхема розподілу живлення — Моторний відсік — без багатофункціонального блоку управління у вантажному відсіку (-2005).
Позначення до електричної схеми Opel Astra
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A57 |
Електронний блок управління трансмісією (TCM) |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
C1 |
Акумуляторна батарея |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F24 |
Запобіжник |
|
F25 |
Запобіжник |
|
F26 |
Запобіжник |
|
F27 |
Запобіжник |
|
F28 |
Запобіжник |
|
F29 |
Запобіжник |
|
F30 |
Запобіжник |
|
F31 |
Запобіжник |
|
F32 |
Запобіжник |
|
F33 |
Запобіжник |
|
F34 |
Запобіжник |
|
F35 |
Запобіжник |
|
F36 |
Запобіжник |
|
K4 |
Реле стартера |
|
K13 |
Реле обігрівача заднього скла |
|
K20 |
Реле паливного насоса |
|
K28 |
Реле електродвигуна вентилятора опалювача |
|
K46 |
Реле системи управління двигуном |
|
K138 |
Реле підігрівача палива |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
M1 |
Стартер |
|
M2 |
Електродвигун очищувача лобового скла |
|
M12 |
Паливний насос |
|
R2 |
Обігрівач заднього скла |
|
S13 |
Вимикач стоп-сигналів (датчик положення педалі гальма) |
|
S64-1 |
Вимикач електроприводу склопідйомника (двері водія) |
|
S292 |
Панель управління кондиціонером/опалювачем |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
