Електрична схема панелі приладів автомобіля Ford Mondeo 2010, 2011, 2012, 2013, 2014 року випуску.

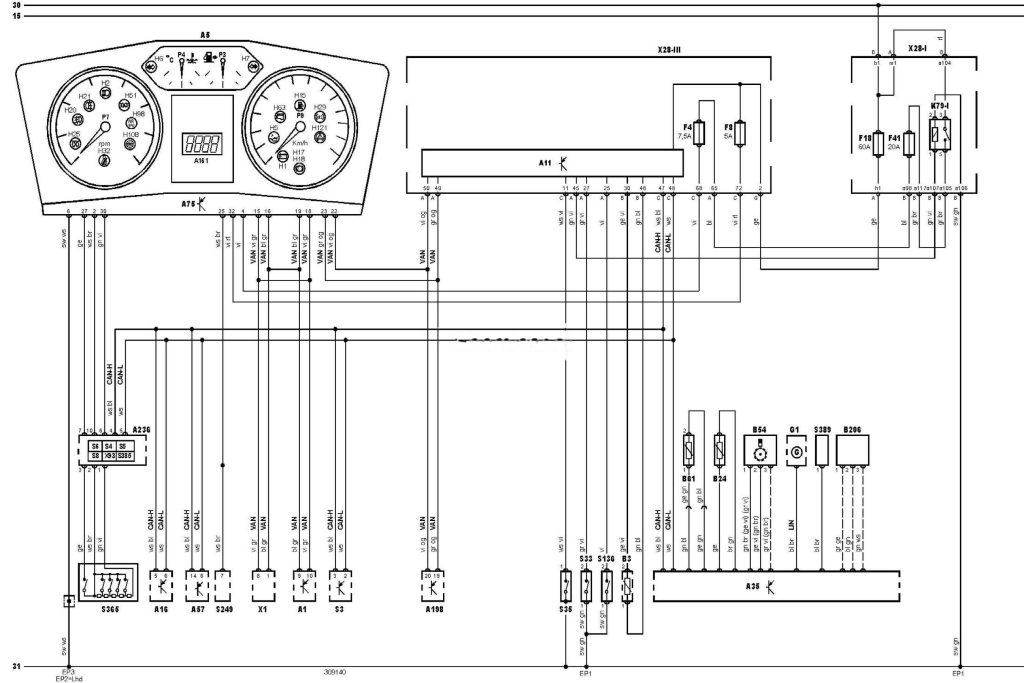

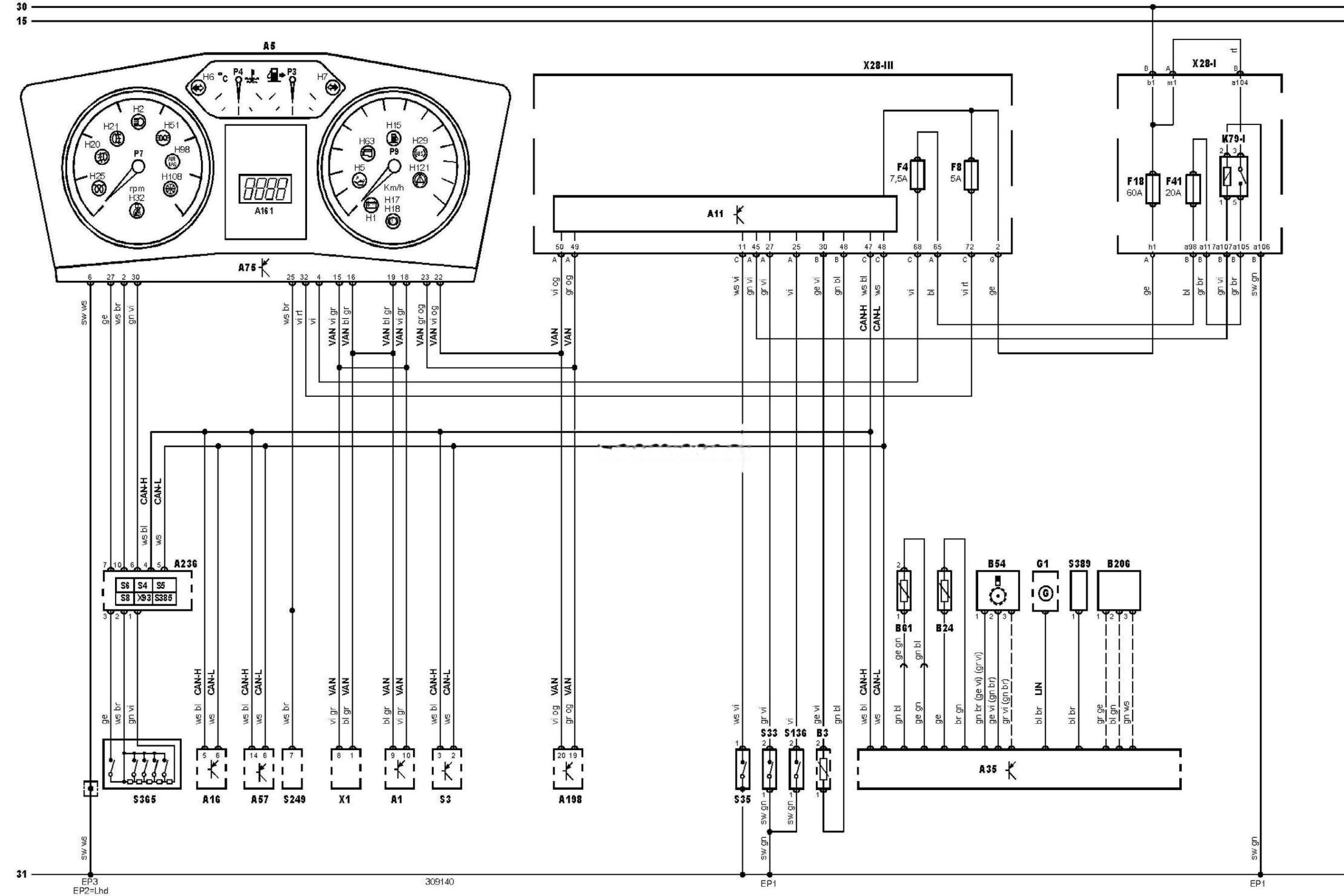

Електросхема панелі приладів та комбінації приладів.
Позначення до електричної схеми Ford Mondeo
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A1 |
Аудіосистема |
|
A5 |
Комбінація приладів |
|
A11 |
Багатофункціональний блок керування |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A57 |
Електронний блок керування трансмісією (TCM) |
|
A75 |
Блок керування комбінацією приладів |
|
A161 |
Багатофункціональний дисплей |
|
A198 |
Електронний блок керування SRS |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B3 |
Датчик покажчика рівня палива |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B54 |
Датчик положення колінчастого вала |
|
B61 |
Датчик температури навколишнього повітря |
|
B206 |
Датчик стану моторного масла |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
F4 |
Запобіжник |
|
F8 |
Запобіжник |
|
F18 |
Запобіжник |
|
F41 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H51 |
Індикатор попередження про невиключені габарити |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H98 |
Індикатор SRS |
|
H108 |
Індикатор температури навколишнього повітря |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
L1N |
Шина даних L1N |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджуючої рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S249 |
Датчик положення селектора |
|
S365 |
Комбінований перемикач (на кермі) |
|
S385 |
Вимикач фар |
|
S389 |
Датчик аварійного тиску моторного масла |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X93 |
Спіральний провід (SRS) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
