Електрична схема панелі приладів автомобіля Ford Scorpio 1994, 1995, 1996, 1997, 1998 року випуску.

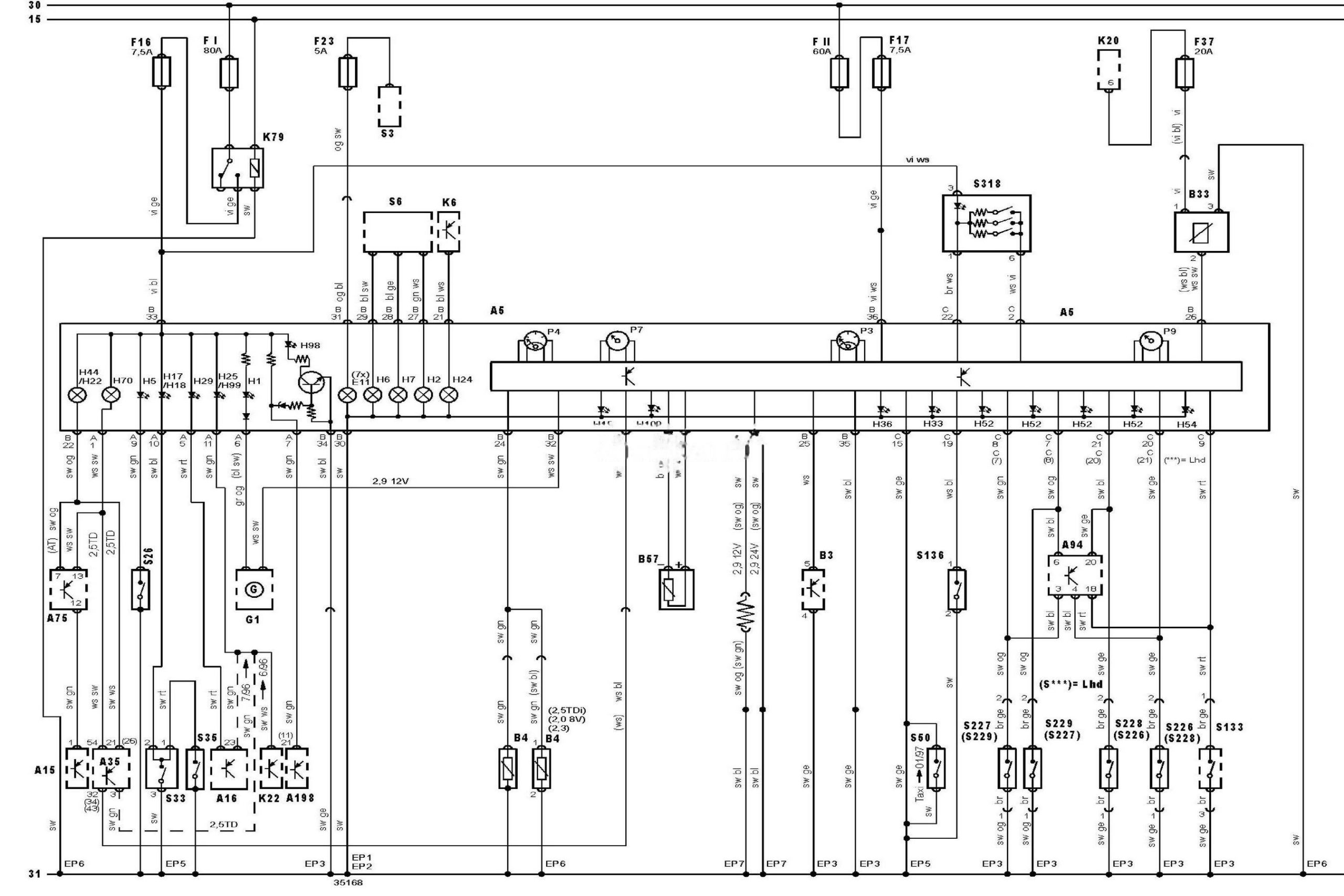

Електросхема панелі приладів та комбінації приладів.
Позначення до електричної схеми Ford Scorpio
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A15 |
Блок керування системою підтримки швидкості (круїз-контроль) |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A75 |
Блок керування комбінацією приладів |
|
A94 |
Інтегроване реле/блок керування |
|
A198 |
Електронний блок керування SRS |
|
B3 |
Датчик покажчика рівня палива |
|
B4 |
Датчик покажчика температури охолоджувальної рідини |
|
B33 |
Датчик швидкості автомобіля |
|
B57 |
Датчик обмерзання |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F23 |
Запобіжник |
|
F37 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H22 |
Індикатор високої температури охолоджувальної рідини |
|
H24 |
Індикатор наявності причепа |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H33 |
Індикатор низького рівня рідини в бачку омивача лобового скла |
|
H36 |
Індикатор низького рівня охолоджувальної рідини |
|
H44 |
Індикатор підвищувальної передачі |
|
H52 |
Індикатор відчинених дверей (лівих дверей або єдиних) |
|
H54 |
Індикатор відчиненого багажника / задніх дверей |
|
H70 |
Індикатор системи підтримки швидкості (круїз-контролю) |
|
H98 |
Індикатор SRS |
|
H99 |
Індикатор протибуксувальної системи |
|
H108 |
Індикатор температури навколишнього повітря |
|
K6 |
Реле аварійної сигналізації |
|
K20 |
Реле протитуманних фар |
|
K22 |
Реле свічок розжарювання |
|
K79 |
Реле основних ланцюгів запалювання |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S26 |
Датчик низького рівня моторного масла |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Вимикач фар |
|
S50 |
Датчик низького рівня охолоджувальної рідини |
|
S133 |
Кінцевий вимикач багажника / задніх дверей |
|
S136 |
Датчик низького рівня рідини в бачку омивача лобового скла |
|
S226 |
Кінцевий вимикач дверей водія |
|
S227 |
Кінцевий вимикач лівих задніх дверей |
|
S228 |
Кінцевий вимикач дверей пасажира |
|
S229 |
Кінцевий вимикач правих задніх дверей |
|
S318 |
Вимикач скидання показань одометра (лічильника пробігу) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
