Електрична схема панелі приладів Ford Transit Connect 2002, 2003, 2004, 2005, 2006 року випуску.

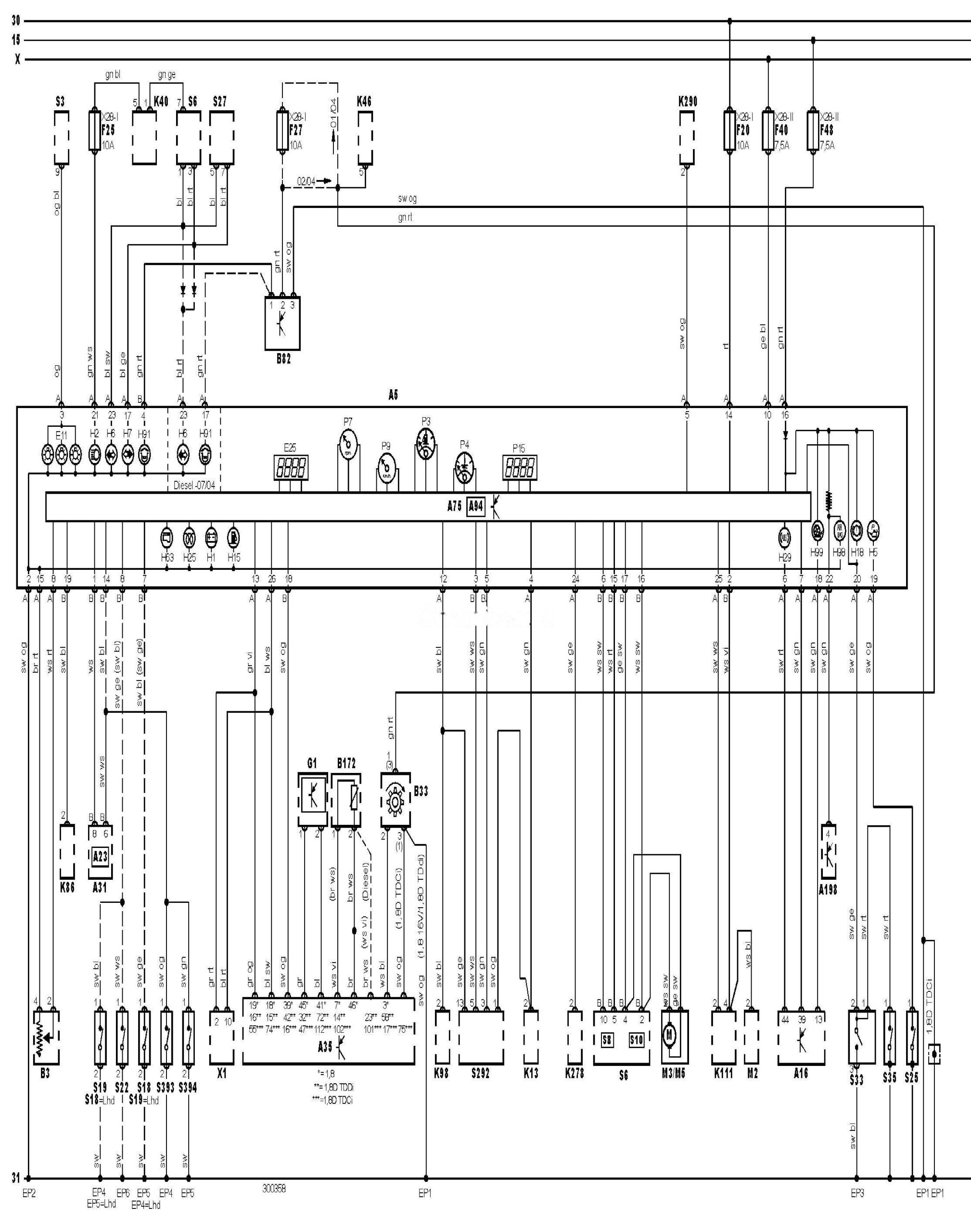

Електросхема панелі приладів та комбінації приладів.
Позначення до електричної схеми Ford Transit Connect
|
15 |
Замок запалювання — запалювання УВІМК |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A16 |
Електронний блок керування ABS |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A75 |
Блок керування комбінацією приладів |
|
A94 |
Інтегроване реле/блок керування |
|
A198 |
Електронний блок керування SRS |
|
B3 |
Датчик покажчика рівня палива |
|
B33 |
Датчик швидкості автомобіля |
|
B82 |
Датчик наявності води в паливному фільтрі |
|
B172 |
Датчик температури головки блоку циліндрів |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP6 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
E25 |
Лампа місцевого підсвічування (єдина) |
|
F20 |
Запобіжник |
|
F25 |
Запобіжник |
|
F27 |
Запобіжник |
|
F40 |
Запобіжник |
|
F48 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H91 |
Індикатор стану паливного фільтра |
|
H98 |
Індикатор SRS |
|
H99 |
Індикатор протибуксувальної системи |
|
K13 |
Реле обігрівача заднього скла |
|
K40 |
Реле дальнього світла фар |
|
K46 |
Реле системи керування двигуном |
|
K86 |
Реле лампи освітлення салону |
|
K98 |
Реле обігрівача лобового скла |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
K278 |
Реле очищувача заднього скла |
|
K290 |
Реле контролю сили струму акумуляторної батареї |
|
M2 |
Електродвигун очищувача лобового скла |
|
M3 |
Електродвигун насоса омивача лобового скла |
|
M5 |
Електродвигун насоса омивача заднього скла |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
P15 |
Одометр |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S8 |
Перемикач керування очищувачем / омивачем лобового скла |
|
S10 |
Перемикач керування очищувачем / омивачем заднього скла |
|
S18 |
Вимикач освітлення салону (з боку водія) |
|
S19 |
Вимикач освітлення салону (з боку пасажира) |
|
S22 |
Вимикач освітлення (багажне відділення) |
|
S25 |
Датчик аварійного тиску масла |
|
S27 |
Вимикач аварійної сигналізації |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S292 |
Панель керування кондиціонером/обігрівачем |
|
S393 |
Кінцевий вимикач зсувних дверей (лівих) |
|
S394 |
Кінцевий вимикач зсувних дверей (правих) |
|
X |
Замок запалювання — “ACC” |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік |
|
X28-2 |
Блок запобіжників/реле, панель приладів |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
