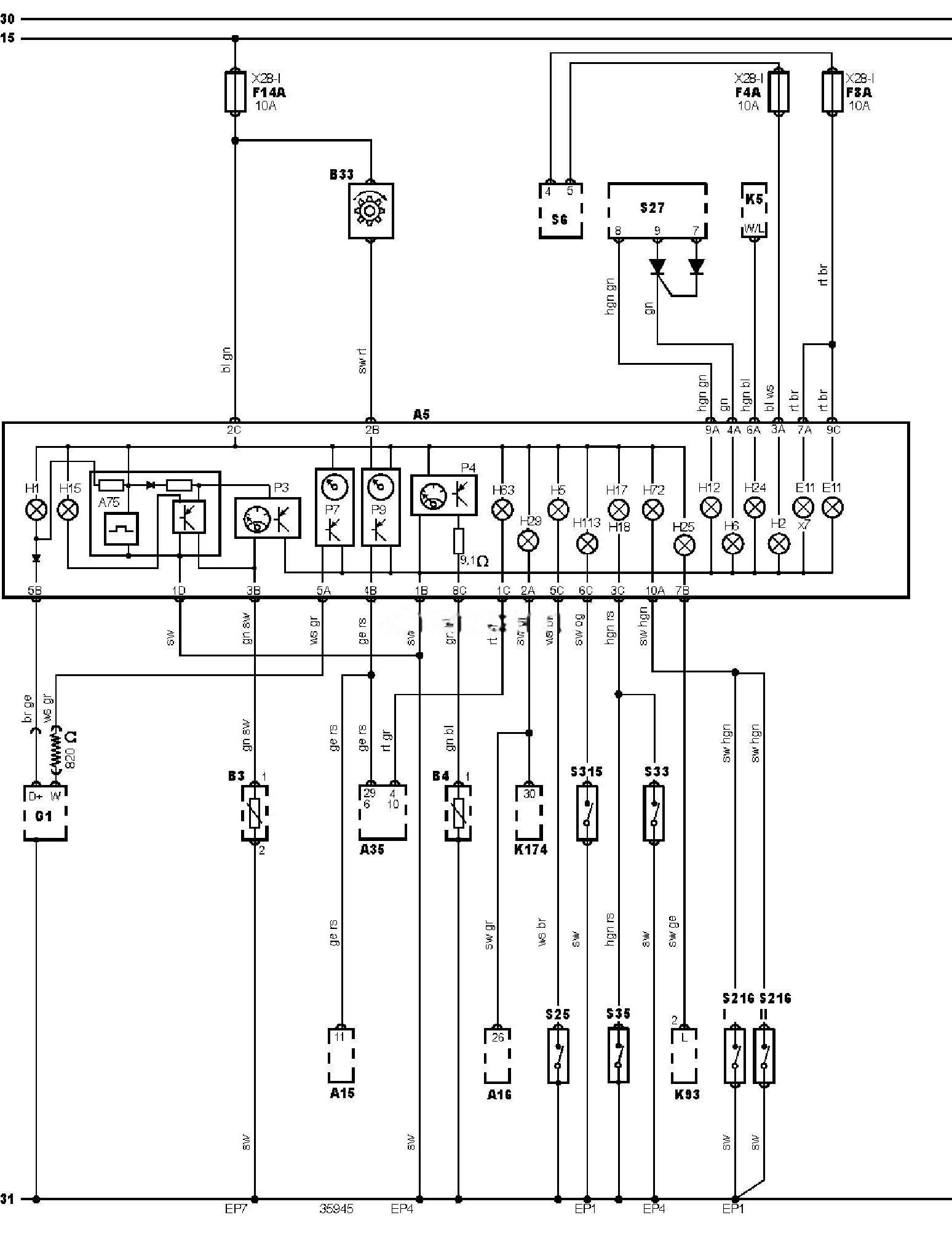

Електрична схема панелі приладів Land Rover Discovery (Mk1) 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 року випуску.
Електросхема панелі приладів та комбінації приборів.
Позначення до електричної схеми Land Rover Discovery (Mk1)
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A15 |
Блок керування системою підтримки швидкості (круїз-контроль) |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A75 |
Блок керування комбінацією приборів |
|
B3 |
Датчик покажчика рівня палива |
|
B4 |
Датчик покажчика температури охолоджувальної рідини |
|
B33 |
Датчик швидкості автомобіля |
|
EP1 |
Точка маси |
|
EP4 |
Точка маси |
|
EP7 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приборів |
|
F14A |
Запобіжник |
|
F4A |
Запобіжник |
|
F8A |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H12 |
Індикатор увімкнення аварійної сигналізації |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H24 |
Індикатор наявності причепа |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H72 |
Індикатор несправності трансмісії |
|
H113 |
Індикатор системи блокування диференціала |
|
K5 |
Реле-переривник покажчиків повороту |
|
K93 |
Реле таймера свічок розжарювання |
|
K174 |
Реле індикатора ABS |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску масла |
|
S27 |
Вимикач аварійної сигналізації |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S2161 |
Датчик-вимикач по температурі робочої рідини трансмісії |
|
S2162 |
Датчик-вимикач по температурі робочої рідини трансмісії |
|
S315 |
Вимикач блокування диференціала (переднього або єдиного) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
