Електрична схема панелі приладів Land Rover Freelander (Mk1) 1997, 1998, 1999, 2000, 2001, 2002, 2003 року випуску.

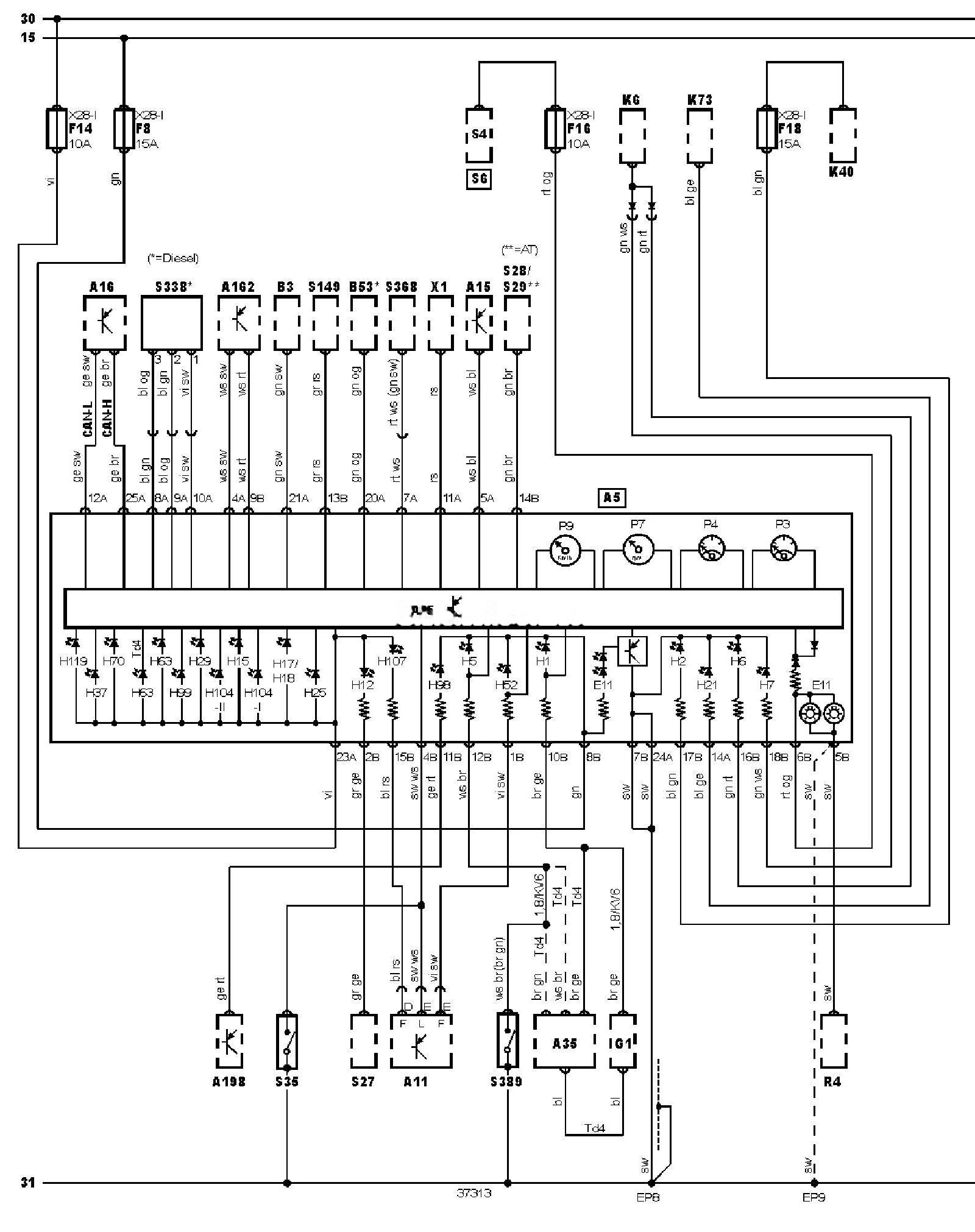

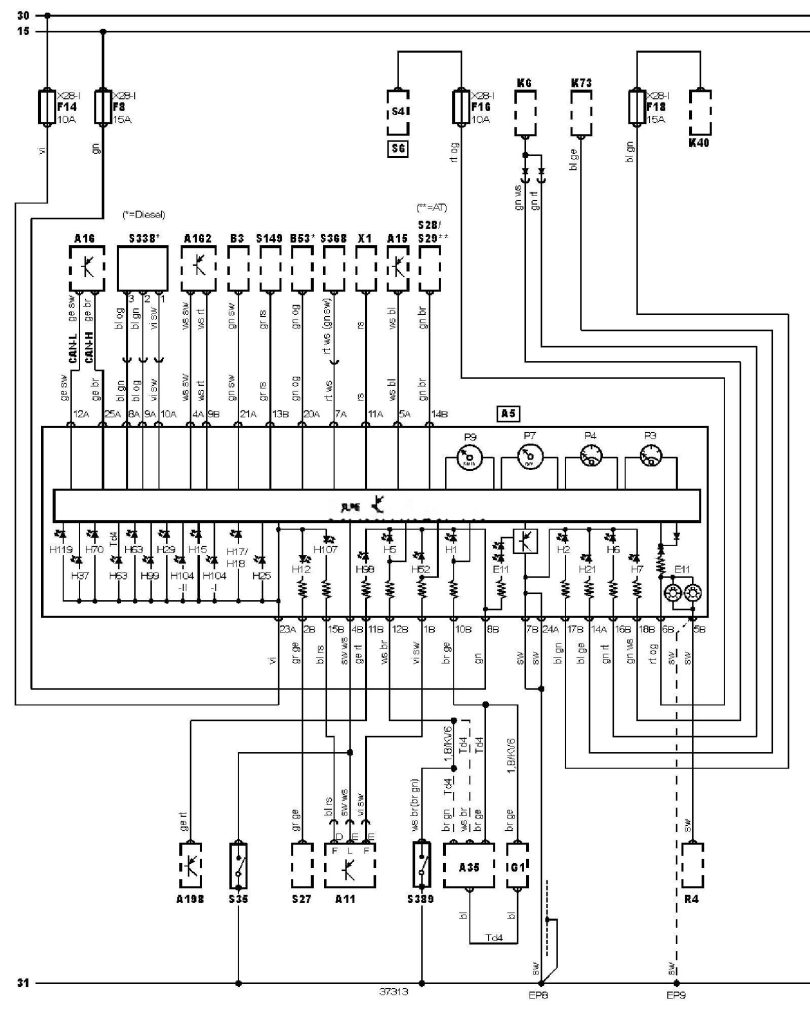

Електросхема панелі приладів та комбінації приладів (-2003).
Позначення до електричної схеми Land Rover Freelander (Mk1)
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A11 |
Багатофункціональний блок керування |
|
A15 |
Блок керування системою підтримки швидкості (круїз-контроль) |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A75 |
Блок керування комбінацією приладів |
|
A162 |
Електронний блок керування іммобілайзером |
|
A198 |
Електронний блок керування SRS |
|
B3 |
Датчик покажчика рівня палива |
|
B53 |
Датчик температури повітря за випарником кондиціонера |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
F8 |
Запобіжник |
|
F14 |
Запобіжник |
|
F16 |
Запобіжник |
|
F18 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H12 |
Індикатор увімкнення аварійної сигналізації |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H37 |
Індикатор низького рівня моторного масла |
|
H52 |
Індикатор відчинених дверей (лівих дверей або єдиних) |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H70 |
Індикатор системи підтримки швидкості (круїз-контролю) |
|
H98 |
Індикатор SRS |
|
H99 |
Індикатор протибуксувальної системи |
|
H104-1 |
Індикатор системи допомоги при спуску зі схилу |
|
H104-2 |
Індикатор системи допомоги при спуску зі схилу |
|
H107 |
Індикатор протиугінної системи |
|
H119 |
Індикатор обмежувача частоти обертання |
|
K6 |
Реле аварійної сигналізації |
|
K40 |
Реле дальнього світла фар |
|
K73 |
Реле задніх протитуманних ліхтарів |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приладів |
|
S6 |
Комбінований перемикач |
|
S27 |
Вимикач аварійної сигналізації |
|
S28 |
Вимикач ліхтарів заднього ходу |
|
S29 |
Вимикач заборони запуску |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S149 |
Головний вимикач кондиціонера |
|
S338 |
Подвійний датчик-вимикач пригнічення холодоагенту в системі кондиціонування |
|
S368 |
Датчик увімкненої передачі |
|
S389 |
Датчик аварійного тиску моторного масла |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
