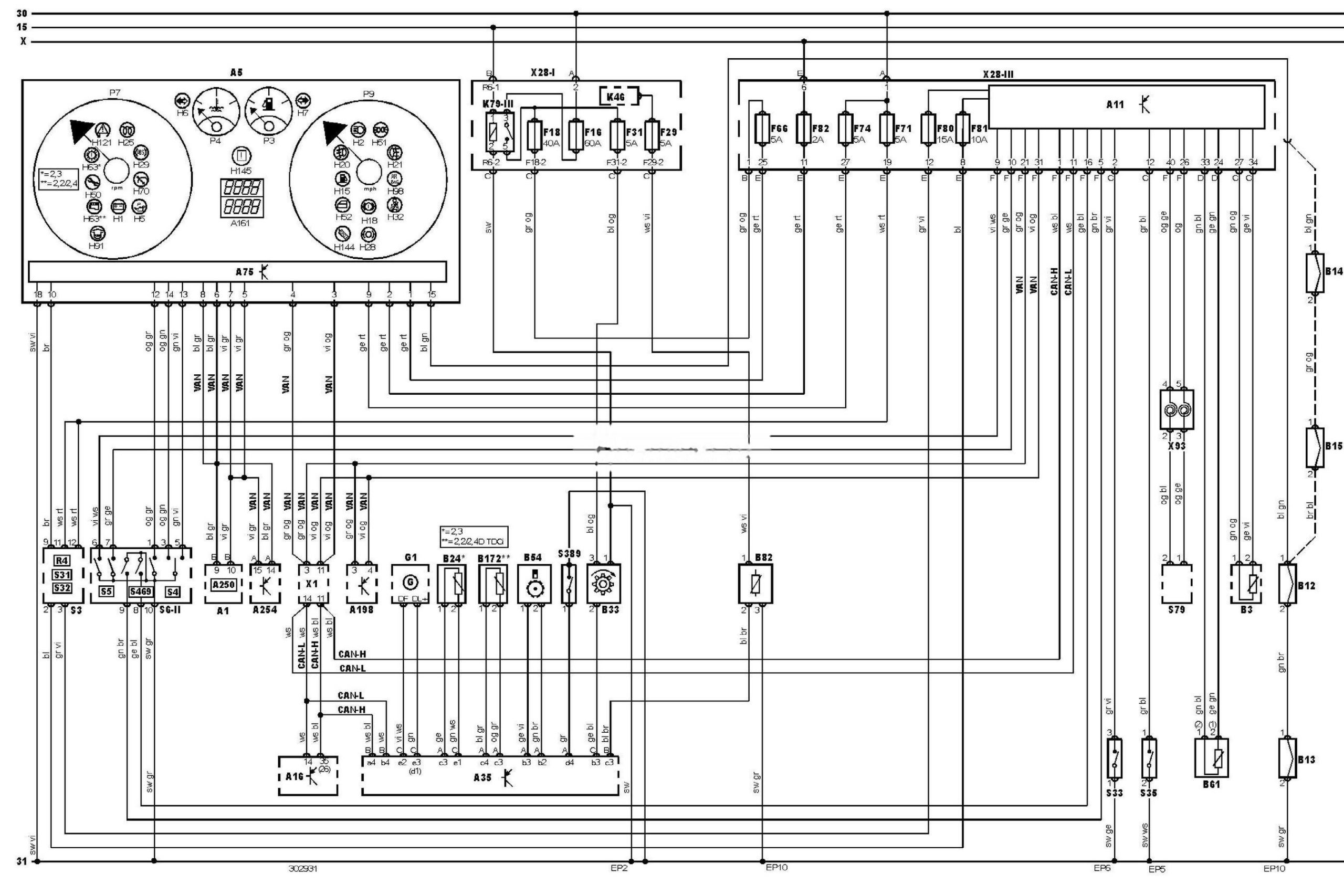

Електросхема панелі приладів Ford Transit 2006-2011

15

Замок запалювання — запалювання УВІМКН

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A1

Аудіосистема

A5

Комбінація приладів

A11

Багатофункціональний блок керування

A16

Електронний блок керування ABS

A35

Електронний блок керування двигуном (ECM)

A75

Блок керування комбінацією приладів

A161

Багатофункціональний дисплей

A198

Електронний блок керування SRS

A250

CD-чейнджер

A254

Блок керування телефоном

B3

Датчик покажчика рівня палива

B12

Датчик зносу гальмівної колодки (лівої передньої)

B13

Датчик зносу гальмівної колодки (правої передньої)

B14

Датчик зносу гальмівної колодки (лівої задньої)

B15

Датчик зносу гальмівної колодки (правої задньої)

B24

Датчик температури охолоджувальної рідини

B33

Датчик швидкості автомобіля

B54

Датчик положення колінчастого вала

B61

Датчик температури навколишнього повітря

B82

Датчик наявності води в паливному фільтрі

B172

Датчик температури головки блоку циліндрів

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP10

Точка маси

EP2

Точка маси

EP5

Точка маси

EP6

Точка маси

F16

Запобіжник

F18

Запобіжник

F29

Запобіжник

F31

Запобіжник

F66

Запобіжник

F71

Запобіжник

F74

Запобіжник

F80

Запобіжник

F81

Запобіжник

F82

Запобіжник

G1

Генератор

H1

Індикатор зарядки акумуляторної батареї

H2

Індикатор увімкнення дальнього світла фар

H5

Індикатор аварійного тиску моторного масла

H6

Індикатор покажчиків повороту (лівий або єдиний)

H7

Індикатор покажчиків повороту (правий)

H15

Індикатор низького рівня палива

H18

Індикатор низького рівня гальмівної рідини

H20

Індикатор увімкнення протитуманних фар (передніх або єдиних)

H21

Індикатор увімкнення задніх протитуманних ліхтарів

H25

Індикатор свічок розжарювання

H28

Індикатор зносу гальмівних колодок

H29

Індикатор ABS

H32

Індикатор непристебнутих ременів безпеки

H50

Індикатор сервісного обслуговування

H51

Індикатор попередження про невиключені габарити

H52

Індикатор відчинених дверей (лівих дверей або єдиних)

H63

Індикатор несправності системи керування двигуном (M1L)

H70

Індикатор системи підтримки швидкості (круїз-контролю)

H91

Індикатор стану паливного фільтра

H98

Індикатор SRS

H121

Індикатор системи курсової стійкості (ESP)

H144

Індикатор низького рівня газобалонної системи живлення (LPG)

H145

Інформаційний індикатор

K46

Реле системи керування двигуном

K79-3

Реле 3 основних ланцюгів

P3

Покажчик рівня палива

P4

Покажчик температури охолоджувальної рідини

P7

Тахометр

P9

Спідометр

R4

Реостат підсвічування комбінації приладів

S3

Вимикач фар

S4

Перемикач світла фар

S5

Перемикач покажчиків повороту

S6-2

Комбінований перемикач 2

S31

Вимикач протитуманних фар

S32

Вимикач задніх протитуманних ліхтарів

S33

Датчик низького рівня гальмівної рідини

S35

Датчик увімкнення стоянкового гальма

S79

Головний вимикач системи підтримки швидкості (круїз-контроль)

S389

Датчик аварійного тиску моторного масла

S469

Перемикач режимів цифрового багатофункціонального дисплея

VAN

Шина даних VAN

X

Замок запалювання — “ACC”

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле, моторний відсік

X28-3

Блок запобіжників/реле, панель приладів 2

X93

Спіральний провід (SRS)

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
