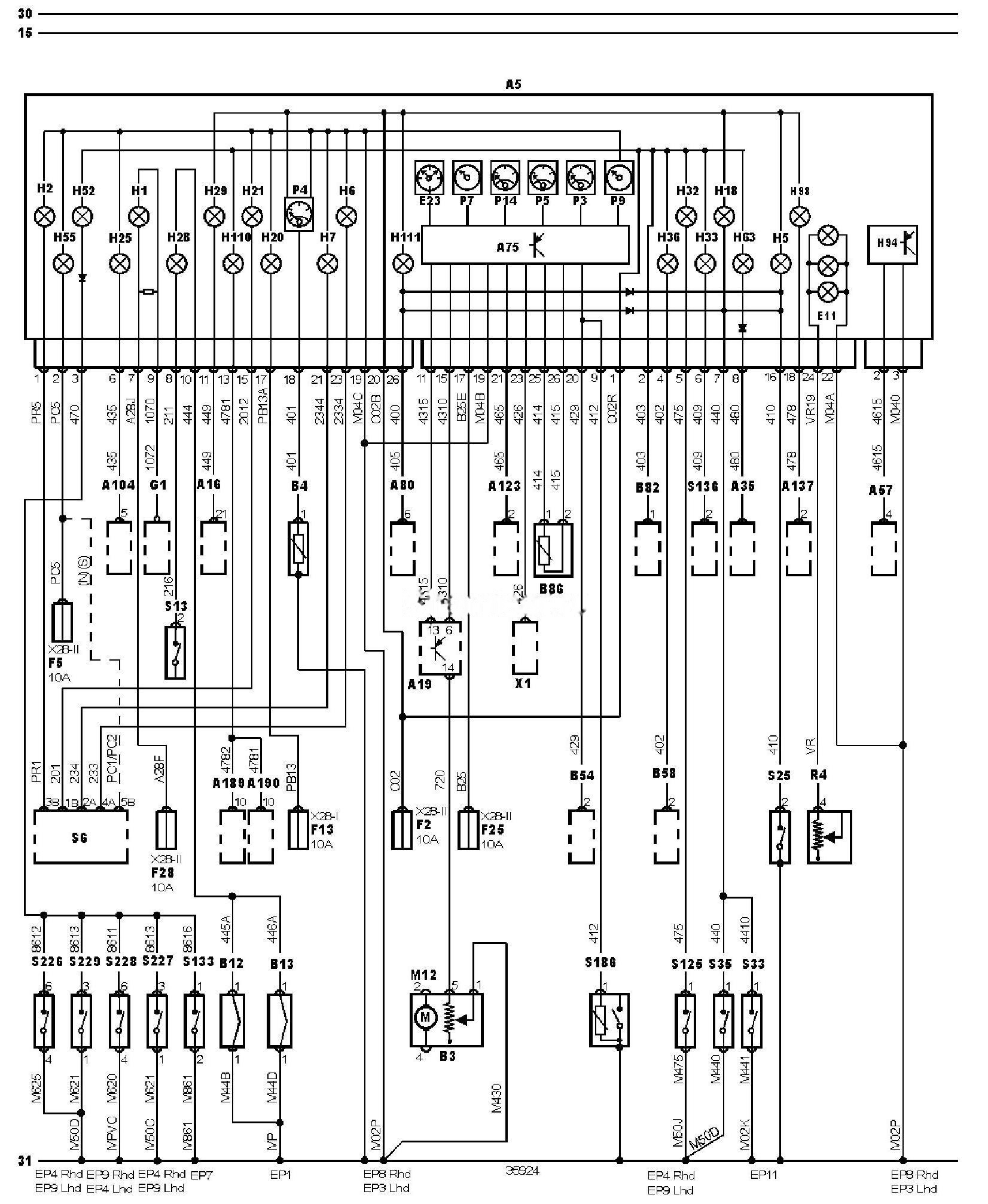

Електросхема панелі приладів Peugeot 406

15

Замок запалювання — запалювання УВІМК.

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приладів

A16

Електронний блок керування ABS

A19

Маршрутний комп’ютер

A35

Електронний блок керування двигуном (ECM)

A57

Електронний блок керування трансмісією (TCM)

A75

Блок керування комбінацією приладів

A80

Блок попередження про низький рівень охолоджувальної рідини

A104

Блок керування свічками розжарювання

A123

Підсилювач сигналу датчика швидкості автомобіля

A137

Електронний блок керування SRS

A189

Блок керування бічною подушкою безпеки водія

A190

Блок керування бічною подушкою безпеки пасажира

B3

Датчик покажчика рівня палива

B4

Датчик покажчика температури охолоджувальної рідини

B12

Датчик зносу гальмівної колодки (лівої передньої)

B13

Датчик зносу гальмівної колодки (правої передньої)

B54

Датчик положення колінчастого вала

B58

Датчик низького рівня охолоджувальної рідини

B82

Датчик наявності води в паливному фільтрі

B86

Датчик рівня моторної оливи

EP1

Точка маси

EP11

Точка маси

EP3

Точка маси

EP4

Точка маси

EP7

Точка маси

EP8

Точка маси

EP9

Точка маси

E11

Лампа(и) підсвічування комбінації приладів

E23

Годинник

F2

Запобіжник

F5

Запобіжник

F13

Запобіжник

F25

Запобіжник

F28

Запобіжник

G1

Генератор

H1

Індикатор зарядки акумуляторної батареї

H2

Індикатор увімкнення дальнього світла фар

H5

Індикатор аварійного тиску моторної оливи

H6

Індикатор покажчиків повороту (лівий або єдиний)

H7

Індикатор покажчиків повороту (правий)

H18

Індикатор низького рівня гальмівної рідини

H20

Індикатор увімкнення протитуманних фар (передніх або єдиних)

H21

Індикатор увімкнення задніх протитуманних ліхтарів

H25

Індикатор свічок розжарювання

H28

Індикатор зносу гальмівних колодок

H29

Індикатор ABS

H32

Індикатор непристебнутих ременів безпеки

H33

Індикатор низького рівня рідини в бачку омивача лобового скла

H36

Індикатор низького рівня охолоджувальної рідини

H52

Індикатор відчинених дверей (лівих дверей або єдиних)

H55

Індикатор увімкнення ближнього світла фар

H63

Індикатор несправності системи керування двигуном (M1L)

H94

Індикатор режиму роботи трансмісії

H98

Індикатор SRS

H110

Індикатор бічних подушок безпеки

H111

Індикатор “STOP ENG1NE”

M12

Паливний насос

P3

Покажчик рівня палива

P4

Покажчик температури охолоджувальної рідини

P5

Покажчик температури моторної оливи

P7

Тахометр

P9

Спідометр

P14

Покажчик рівня моторної оливи

R4

Реостат підсвічування комбінації приладів

S6

Комбінований перемикач

S13

Вимикач стоп-сигналів (датчик положення педалі гальма)

S25

Датчик аварійного тиску оливи

S33

Датчик низького рівня гальмівної рідини

S35

Датчик увімкнення стоянкового гальма

S125

Двопозиційний вимикач приводу склопідйомника дверей пасажира

S133

Кінцевий вимикач багажника / задніх дверей

S136

Датчик низького рівня рідини в бачку омивача лобового скла

S186

Датчик-вимикач по температурі охолоджувальної рідини

S226

Кінцевий вимикач дверей водія

S227

Кінцевий вимикач лівих задніх дверей

S228

Кінцевий вимикач дверей пасажира

S229

Кінцевий вимикач правих задніх дверей

X1

Діагностичний роз’єм (DLC)

X28-1

Блок запобіжників/реле

X28-2

Блок запобіжників/реле

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
