Електрична схема панелі приладів 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 року випуску.

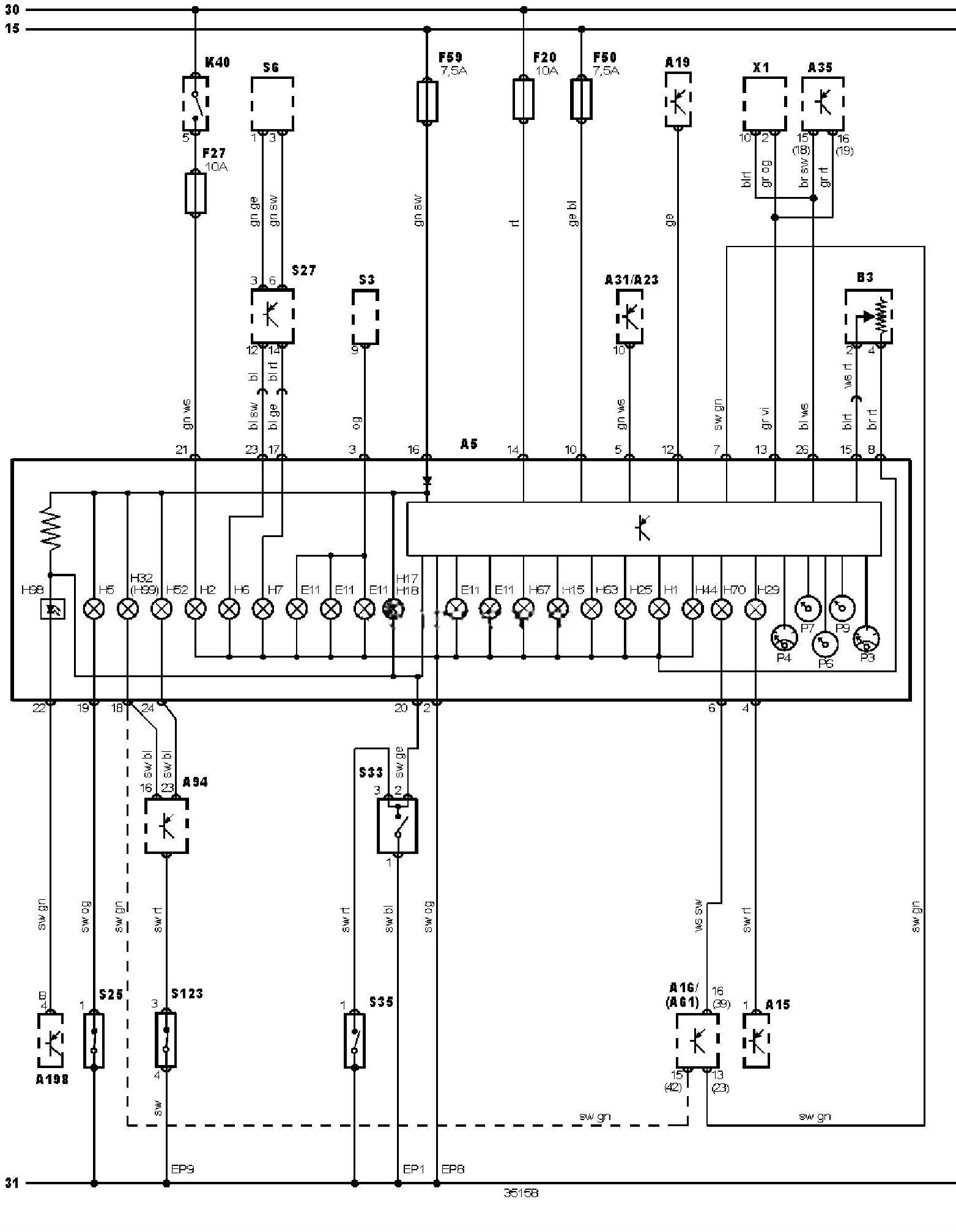

Електросхема панелі приладів та комбінації приладів
Позначення до електричної схеми Ford Focus
|
15 |
Замок запалювання — запалювання УВІМК. |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A15 |
Блок керування системою підтримання швидкості (круїз-контроль) |
|
A16 |
Електронний блок керування ABS |
|
A19 |
Маршрутний комп’ютер |
|
A23 |
Блок керування протиугінною системою |
|
A31 |
Блок керування центральним замком |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A61 |
Електронний блок керування протибуксувальною системою |
|
A94 |
Інтегроване реле/блок керування |
|
A198 |
Електронний блок керування SRS |
|
B3 |
Датчик покажчика рівня палива |
|
EP1 |
Точка маси |
|
EP8 |
Точка маси |
|
EP9 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приладів |
|
F20 |
Запобіжник |
|
F27 |
Запобіжник |
|
F50 |
Запобіжник |
|
F59 |
Запобіжник |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H17 |
Індикатор увімкнення стоянкового гальма |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристебнутих ременів безпеки |
|
H44 |
Індикатор підвищувальної передачі |
|
H52 |
Індикатор відчинених дверей (лівих дверей або єдиних) |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H67 |
Індикатор несправності кисневого датчика |
|
H70 |
Індикатор системи підтримання швидкості (круїз-контролю) |
|
H98 |
Індикатор SRS |
|
H99 |
Індикатор протибуксувальної системи |
|
K40 |
Реле дальнього світла фар |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджувальної рідини |
|
P6 |
Покажчик тиску моторного масла |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
S3 |
Вимикач фар |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску масла |
|
S27 |
Вимикач аварійної сигналізації |
|
S33 |
Датчик низького рівня гальмівної рідини |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
X1 |
Діагностичний роз’єм (DLC) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
