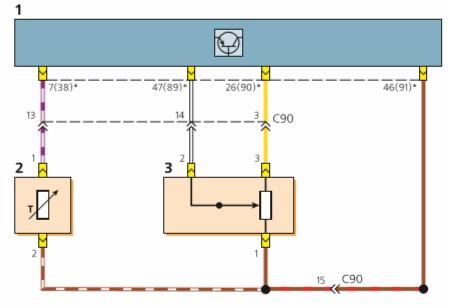

Схема ввімкнення датчиків температури охолоджуючої рідини та положення дросельної заслінки
1 — електронний блок управління двигуном (ЕБУ); 2 — датчик температури охолоджуючої рідини/ датчик температури головки блоку циліндрів; 3 — датчик положення дросельної заслінки
* У дужках номери виводів для автомобілів з автоматичною коробкою передач.
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
