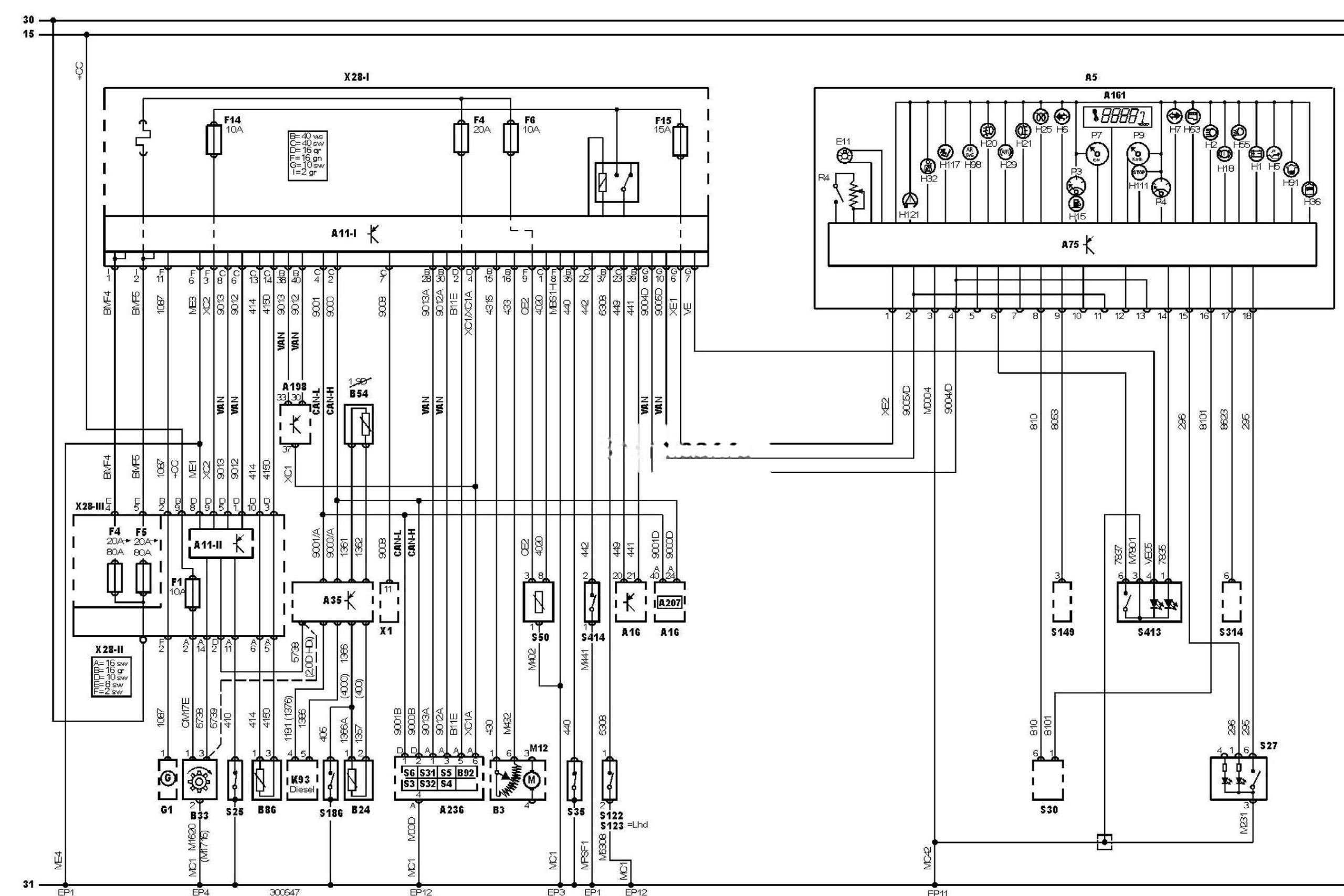

Електрична схема панелі приборів Peugeot Partner (M59) 1/2 2002, 2003, 2004, 2005, 2006, 2007 року випуску.
Електросхема панелі приборів та комбінації приладів.
Позначення до електричної схеми Peugeot Partner
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A16 |
Електронний блок керування ABS |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A75 |
Блок керування комбінацією приборів |
|
A161 |
Багатофункціональний дисплей |
|
A198 |
Електронний блок керування SRS |
|
A207 |
Блок керування ESP (система підтримки курсової стійкості) |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B3 |
Датчик покажчика рівня палива |
|
B24 |
Датчик температури охолоджуючої рідини |
|
B33 |
Датчик швидкості автомобіля |
|
B54 |
Датчик положення колінчастого вала |
|
B86 |
Датчик рівня моторного масла |
|
B92 |
Звуковий попереджувальний сигнал / зумер |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP11 |
Точка маси |
|
EP12 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
E11 |
Лампа(и) підсвічування комбінації приборів |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
G1 |
Генератор |
|
H1 |
Індикатор зарядки акумуляторної батареї |
|
H2 |
Індикатор увімкнення дальнього світла фар |
|
H5 |
Індикатор аварійного тиску моторного масла |
|
H6 |
Індикатор покажчиків повороту (лівий або єдиний) |
|
H7 |
Індикатор покажчиків повороту (правий) |
|
H15 |
Індикатор низького рівня палива |
|
H18 |
Індикатор низького рівня гальмівної рідини |
|
H20 |
Індикатор увімкнення протитуманних фар (передніх або єдиних) |
|
H21 |
Індикатор увімкнення задніх протитуманних ліхтарів |
|
H25 |
Індикатор свічок розжарювання |
|
H29 |
Індикатор ABS |
|
H32 |
Індикатор непристегнутих ременів безпеки |
|
H36 |
Індикатор низького рівня охолоджуючої рідини |
|
H55 |
Індикатор увімкнення ближнього світла фар |
|
H63 |
Індикатор несправності системи керування двигуном (M1L) |
|
H91 |
Індикатор стану паливного фільтра |
|
H98 |
Індикатор SRS |
|
H111 |
Індикатор “STOP ENG1NE” |
|
H117 |
Індикатор вимкнення подушки безпеки пасажира |
|
H121 |
Індикатор системи курсової стійкості (ESP) |
|
K93 |
Реле таймера свічок розжарювання |
|
M12 |
Паливний насос |
|
P3 |
Покажчик рівня палива |
|
P4 |
Покажчик температури охолоджуючої рідини |
|
P7 |
Тахометр |
|
P9 |
Спідометр |
|
R4 |
Реостат підсвічування комбінації приборів |
|
S3 |
Вимикач фар |
|
S4 |
Перемикач світла фар |
|
S5 |
Перемикач покажчиків повороту |
|
S6 |
Комбінований перемикач |
|
S25 |
Датчик аварійного тиску масла |
|
S27 |
Вимикач аварійної сигналізації |
|
S30 |
Вимикач обігрівача заднього скла |
|
S31 |
Вимикач протитуманних фар |
|
S32 |
Вимикач задніх протитуманних ліхтарів |
|
S35 |
Датчик увімкнення стоянкового гальма |
|
S50 |
Датчик низького рівня охолоджуючої рідини |
|
S122 |
Датчик непристегнутого ременя безпеки пасажира |
|
S123 |
Датчик непристегнутого ременя безпеки водія |
|
S149 |
Головний вимикач кондиціонера |
|
S186 |
Датчик температури охолоджуючої рідини |
|
S314 |
Вимикач центрального замка (двері водія) |
|
S413 |
Вимикач системи курсової стійкості (ESP) |
|
S414 |
Датчик рівня гальмівної рідини |
|
VAN |
Шина даних VAN |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приборів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
X28-3 |
Блок запобіжників/реле, моторний відсік |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
