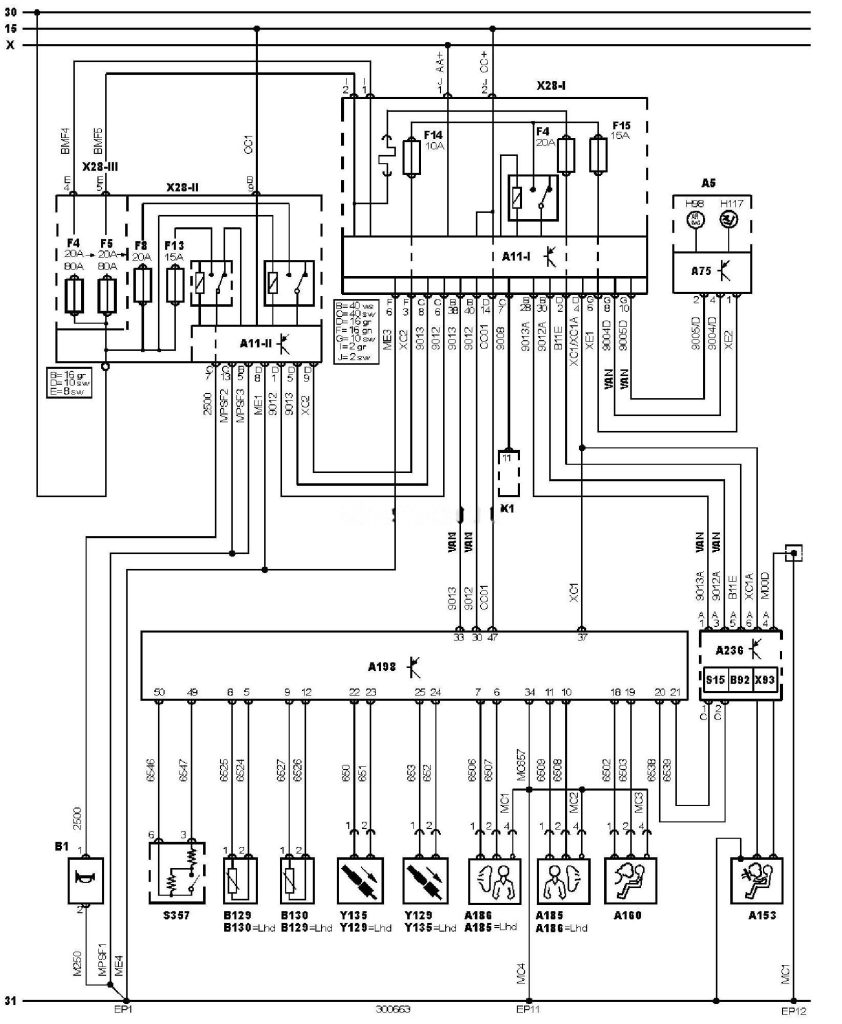

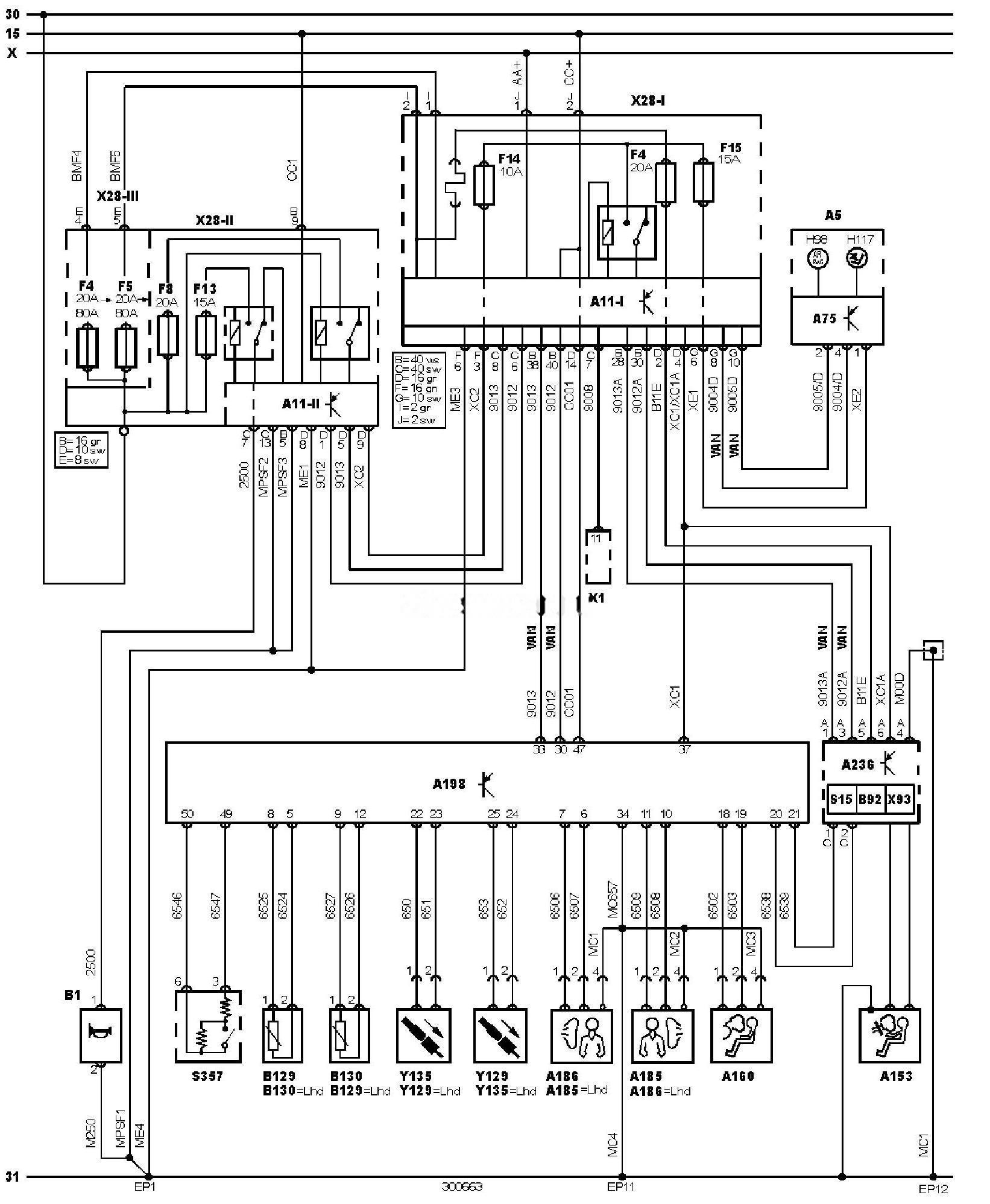

Електрична схема подушок безпеки Peugeot Partner (M59) 1/2 2002, 2003, 2004, 2005, 2006, 2007 року випуску.
Електросхема подушок безпеки.
Позначення до електричної схеми Peugeot Partner
|
15 |
Замок запалювання — запалювання ВКЛ |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A11-2 |
Багатофункціональний блок керування 2 |
|
A75 |
Блок керування комбінацією приладів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
B1 |
Звуковий сигнал (єдиний) |
|
B92 |
Звуковий попереджувальний сигнал / зумер |
|
B129 |
Датчик удару SRS, з боку пасажира |
|
B130 |
Датчик удару SRS, з боку водія |
|
EP1 |
Точка маси |
|
EP11 |
Точка маси |
|
EP12 |
Точка маси |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F8 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
H117 |
Індикатор вимкнення подушки безпеки пасажира |
|
S15 |
Вимикач звукового сигналу |
|
S357 |
Вимикач примусового вимкнення подушки безпеки пасажира |
|
VAN |
Шина даних VAN |
|
X |
Замок запалювання — “ACC” |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
X28-2 |
Блок запобіжників/реле, моторний відсік |
|
X28-3 |
Блок запобіжників/реле, моторний відсік |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
