Електросхема подушок безпеки Citroen Jumper 1 (230)

Електрична схема подушок безпеки Citroen Jumper 1 (230)994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 року випуску.

Електросхема подушок безпеки

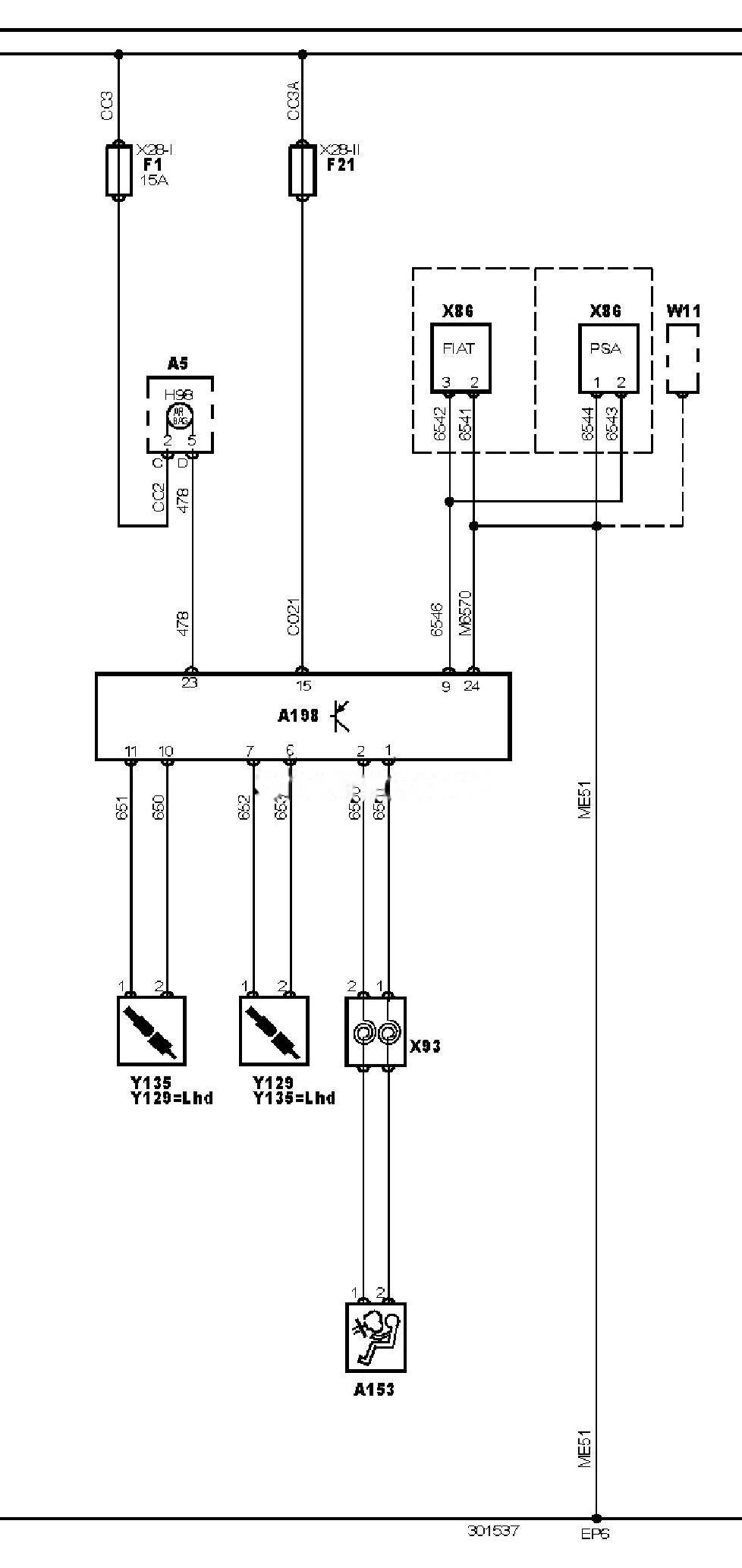

Електросхема подушок безпеки Citroen Jumper 1 (230) — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Сitroen Relay/ Jumper

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A153	Подушка безпеки водія
A198	Електронний блок управління SRS
EP6	Точка маси
F1	Запобіжник
F21	Запобіжник
H98	Індикатор SRS
W11	Запасний провід (джгут проводів)
X28-1	Блок запобіжників/реле 1 — салон
X28-2	Блок запобіжників/реле 2 — салон
X86	Діагностичний роз’єм SRS
X93	Спіральний провід (SRS)
Y129	Переднатягувач ременя безпеки пасажира
Y135	Переднатягувач ременя безпеки водія

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
