Електрична схема розподілу живлення Citroen Jumper 1 (230) FL 2002, 2003, 2004, 2005, 2006 року випуску.

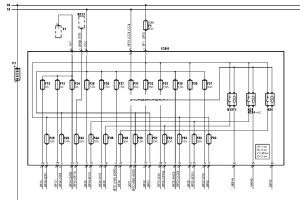

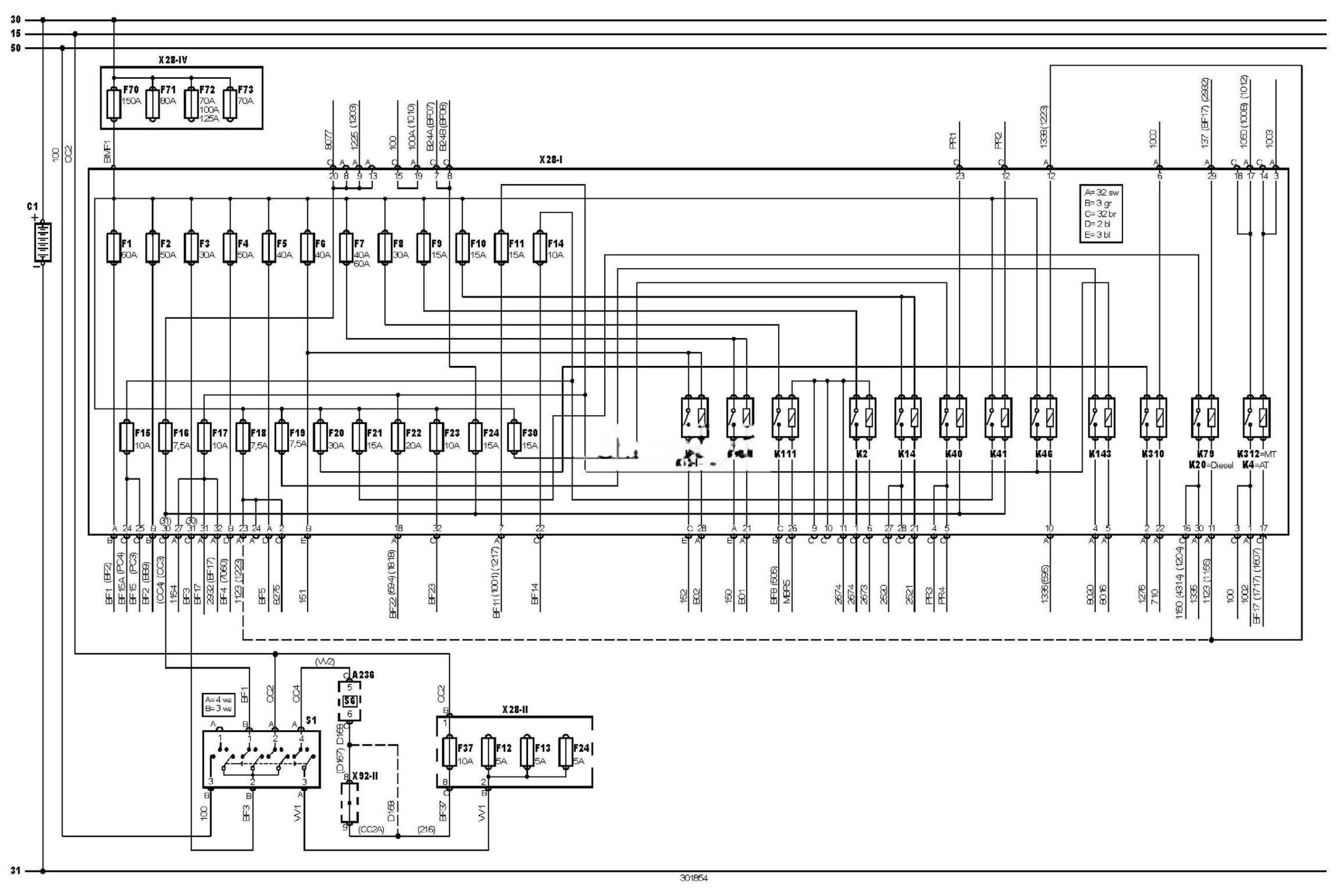

Електросхема розподілу живлення — Блок запобіжників у моторному відсіку
Позначення до електричної схеми Citroen Jumper 1 (230) FL
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
50 |
Замок запалювання — сигнал запуску |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
C1 |
Акумуляторна батарея |
|
F1 |
Запобіжник |
|
F2 |
Запобіжник |
|
F3 |
Запобіжник |
|
F4 |
Запобіжник |
|
F5 |
Запобіжник |
|
F6 |
Запобіжник |
|
F7 |
Запобіжник |
|
F8 |
Запобіжник |
|
F9 |
Запобіжник |
|
F10 |
Запобіжник |
|
F11 |
Запобіжник |
|
F12 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
F15 |
Запобіжник |
|
F16 |
Запобіжник |
|
F17 |
Запобіжник |
|
F18 |
Запобіжник |
|
F19 |
Запобіжник |
|
F20 |
Запобіжник |
|
F21 |
Запобіжник |
|
F22 |
Запобіжник |
|
F23 |
Запобіжник |
|
F24 |
Запобіжник |
|
F30 |
Запобіжник |
|
F37 |
Запобіжник |
|
F70 |
Запобіжник |
|
F71 |
Запобіжник |
|
F72 |
Запобіжник |
|
F73 |
Запобіжник |
|
K2 |
Реле протитуманних фар |
|
K4 |
Реле стартера |
|
K12 |
Реле електродвигуна вентилятора системи охолодження |
|
K12-1 |
Реле 1 електродвигуна вентилятора системи охолодження |
|
K12-2 |
Реле 2 електродвигуна вентилятора системи охолодження |
|
K14 |
Реле звукового сигналу |
|
K20 |
Реле паливного насоса |
|
K40 |
Реле дальнього світла фар |
|
K41 |
Реле ближнього світла фар |
|
K46 |
Реле системи керування двигуном |
|
K79 |
Реле основних ланцюгів запалювання |
|
K111 |
Реле електродвигуна очищувача лобового скла |
|
K143 |
Реле електромагнітної муфти компресора кондиціонера |
|
K310 |
Реле підігрівача паливного фільтра |
|
K312 |
Реле е/м клапана форсунки холодного пуску |
|
S1 |
Замок запалювання |
|
S6 |
Комбінований перемикач |
|
X28-1 |
Блок запобіжників/реле 1 — моторний відсік |
|
X28-2 |
Блок запобіжників/реле 2 — приладова панель, ліворуч |
|
X28-1V |
Блок запобіжників/реле 4 — моторний відсік |
|
X92-2 |
Роз’єм (джампер) 2 |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
