Електросхема подушок безпеки Audi A6 1997, 1998 року випуску.

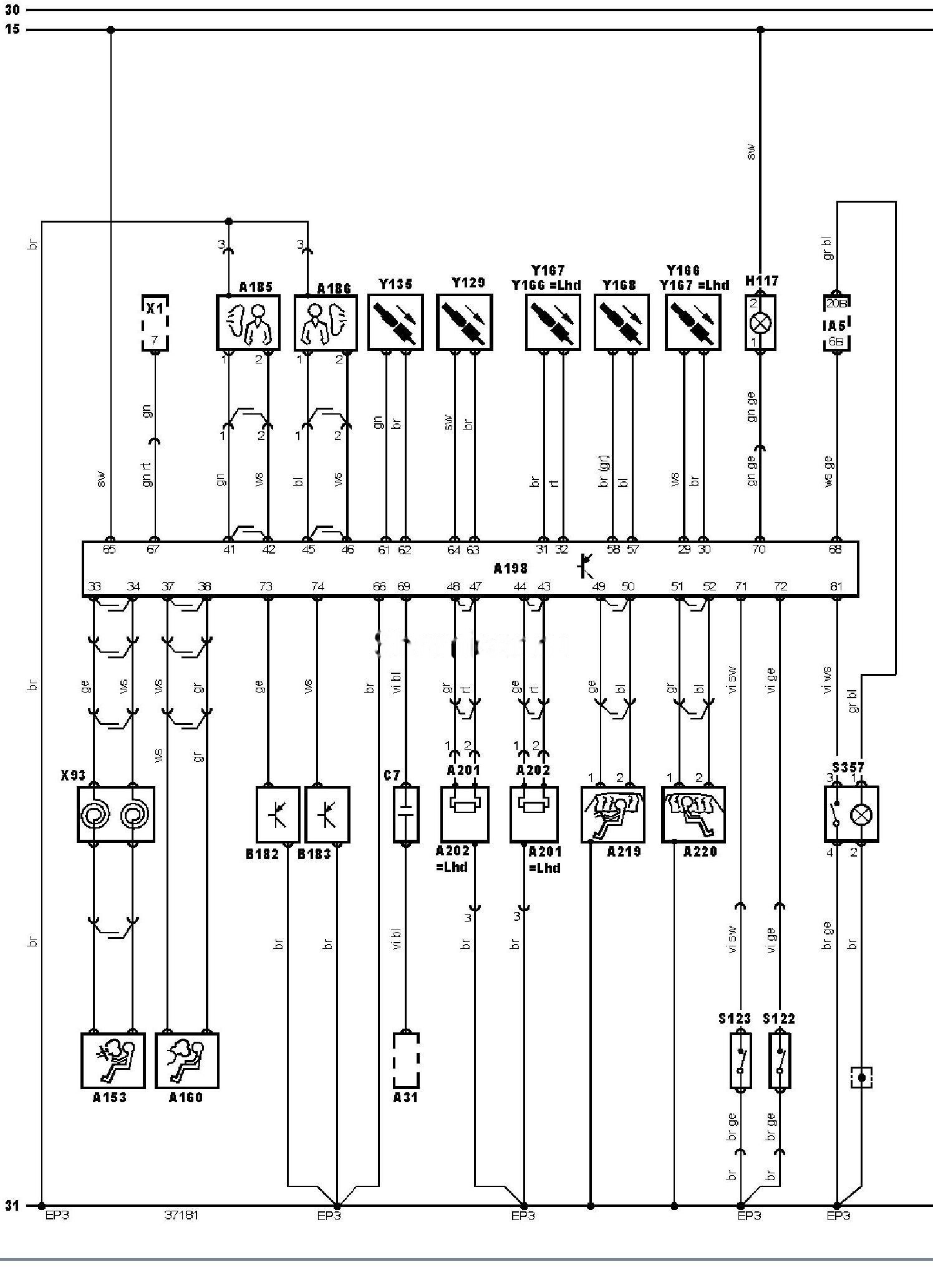

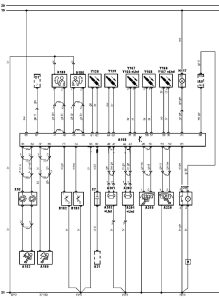

Електросхема подушок безпеки
Позначення до електричної схеми Audi A6
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A31 |
Блок керування центральним замком |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
A201 |
Бічна подушка безпеки, ліва задня |
|
A202 |
Бічна подушка безпеки, права задня |
|
B182 |
Бічний датчик удару, з боку водія |
|
B183 |
Бічний датчик удару, з боку пасажира |
|
B189 |
Датчик наявності пасажира на сидінні |
|
B214 |
Датчик наявності пасажира на сидінні (лівий задній) |
|
B215 |
Датчик наявності пасажира на сидінні (правий задній) |
|
EP3 |
Точка маси |
|
S122 |
Датчик непристебнутого ременя безпеки пасажира |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
|
Y166 |
Переднатягувач ременя безпеки (лівий задній) |
|
Y167 |
Переднатягувач ременя безпеки (правий задній) |
|
Y168 |
Переднатягувач ременя безпеки (центральний задній) |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
