Електросхема подушок безпеки для автомобілів Audi A4 2004, 2005, 2006, 2007, 2008 року випуску.

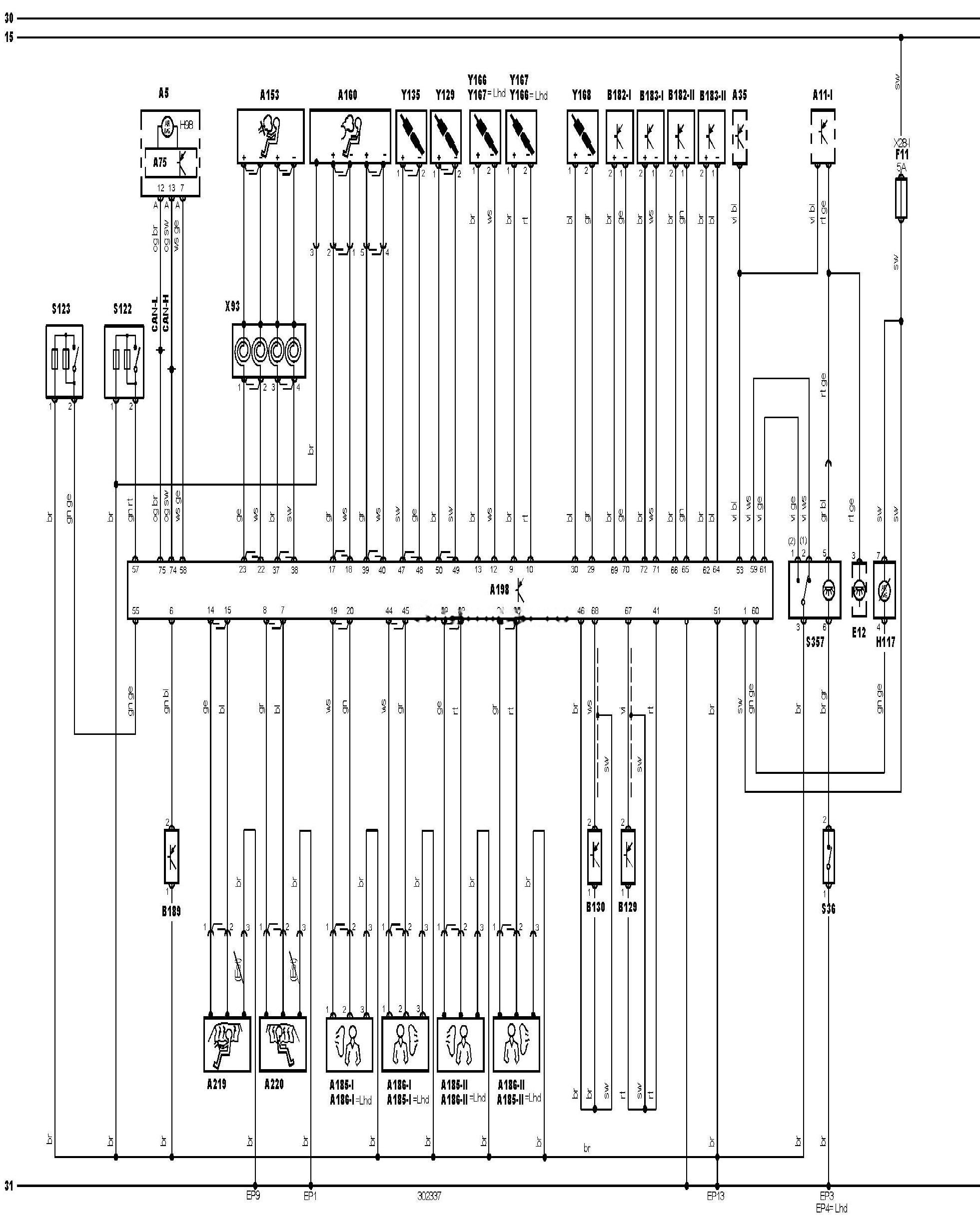

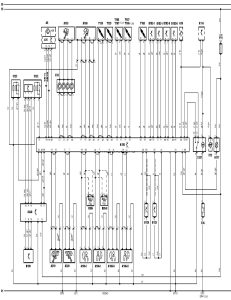

Електросхема подушок безпеки (без датчика наявності пасажира на сидінні 08.2004-)
Позначення до електричної схеми Audi A4
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A11-1 |
Багатофункціональний блок керування 1 |
|
A35 |
Електронний блок керування двигуном (ECM) |
|
A75 |
Блок керування комбінацією приладів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185-1 |
Бічна подушка безпеки водія 1 |
|
A185-2 |
Бічна подушка безпеки водія 2 |
|
A186-1 |
Бічна подушка безпеки пасажира 1 |
|
A186-2 |
Бічна подушка безпеки пасажира 2 |
|
A198 |
Електронний блок керування SRS |
|
A219 |
Бічна шторка безпеки (з боку водія) |
|
A220 |
Бічна шторка безпеки (з боку пасажира) |
|
B129 |
Датчик удару SRS, з боку пасажира |
|
B130 |
Датчик удару SRS, з боку водія |
|
B182-1 |
Бічний датчик удару, з боку водія 1 |
|
B182-2 |
Бічний датчик удару, з боку водія 2 |
|
B183-1 |
Бічний датчик удару, з боку пасажира 1 |
|
B183-2 |
Бічний датчик удару, з боку пасажира 2 |
|
B189 |
Датчик наявності пасажира на сидінні |
|
CAN-H |
Контролер (шина передачі даних) — сигнал високого рівня |
|
CAN-L |
Контролер (шина передачі даних) — сигнал низького рівня |
|
EP1 |
Точка маси |
|
EP13 |
Точка маси |
|
EP3 |
Точка маси |
|
EP4 |
Точка маси |
|
EP9 |
Точка маси |
|
E12 |
Лампа освітлення салону (передня) |
|
F11 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
H117 |
Індикатор вимкнення подушки безпеки пасажира |
|
S36 |
Вимикач лампи підсвічування бардачка |
|
S122 |
Датчик непристегнутого ременя безпеки пасажира |
|
S123 |
Датчик непристегнутого ременя безпеки водія |
|
S357 |
Вимикач примусового вимкнення подушки безпеки пасажира |
|
X28-1 |
Блок запобіжників/реле, панель приладів 1 |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
|
Y166 |
Переднатягувач ременя безпеки (лівий задній) |
|
Y167 |
Переднатягувач ременя безпеки (правий задній) |
|
Y168 |
Переднатягувач ременя безпеки (центральний задній) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
