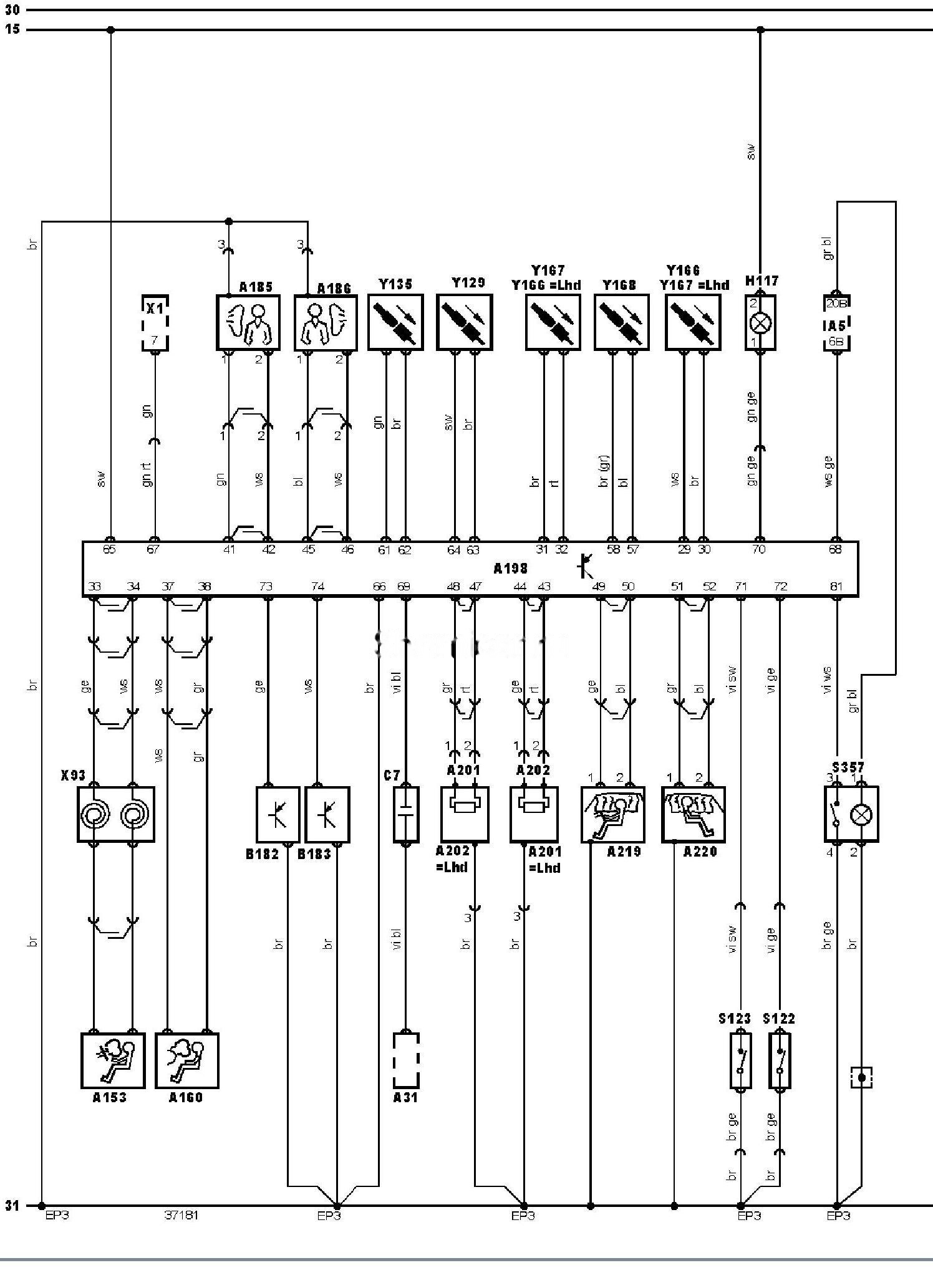

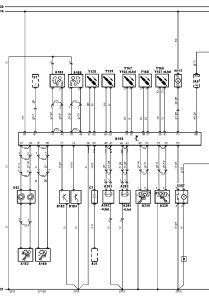

Електросхема подушок безпеки тип 1 Audi A4 (B6)

15

Замок запалювання — запалювання ВКЛ

30

“+” акумуляторної батареї

31

“-” акумуляторної батареї

A5

Комбінація приборів

A11-1

Багатофункціональний блок керування 1

A35

Електронний блок керування двигуном (ECM)

A75

Блок керування комбінацією приборів

A153

Подушка безпеки водія

A160

Подушка безпеки пасажира

A185-1

Бічна подушка безпеки водія 1

A185-2

Бічна подушка безпеки водія 2

A186-1

Бічна подушка безпеки пасажира 1

A186-2

Бічна подушка безпеки пасажира 2

A198

Електронний блок керування SRS

A219

Бічна шторка безпеки (з боку водія)

A220

Бічна шторка безпеки (з боку пасажира)

A225

Блок телематики

B129

Датчик удару SRS, з боку пасажира

B130

Датчик удару SRS, з боку водія

B182-1

Бічний датчик удару, з боку водія 1

B182-2

Бічний датчик удару, з боку водія 2

B183-1

Бічний датчик удару, з боку пасажира 1

B183-2

Бічний датчик удару, з боку пасажира 2

CAN-H

Контролер (шина передачі даних) — сигнал високого рівня

CAN-L

Контролер (шина передачі даних) — сигнал низького рівня

EP1

Точка маси

EP13

Точка маси

EP3

Точка маси

EP4

Точка маси

EP9

Точка маси

E12

Лампа освітлення салону (передня)

H98

Індикатор SRS

H117

Індикатор вимкнення подушки безпеки пасажира

S122

Датчик непристебнутого ременя безпеки пасажира

S357

Вимикач примусового вимкнення подушки безпеки пасажира

X1

Діагностичний роз’єм (DLC)

X93

Спіральний провід (SRS)

Y129

Переднатягувач ременя безпеки пасажира

Y135

Переднатягувач ременя безпеки водія

bl = синій

br = коричневий

gn = зелений

gr = сірий

rs = рожевий

rt = червоний

ws = білий

hbl = блакитний

el = кремовий

ge = жовтий

nf= нейтральний

og=помаранчевий

sw = чорний

vi = фіолетовий

hgn= світло зелений

rbr = пурпуровий
