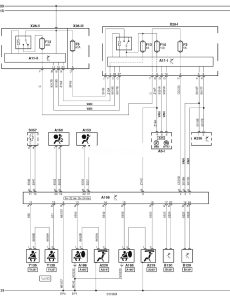

Електрична схема подушок безпеки Citroen C4 2004, 2005, 2006, 2007, 2008 року випуску.

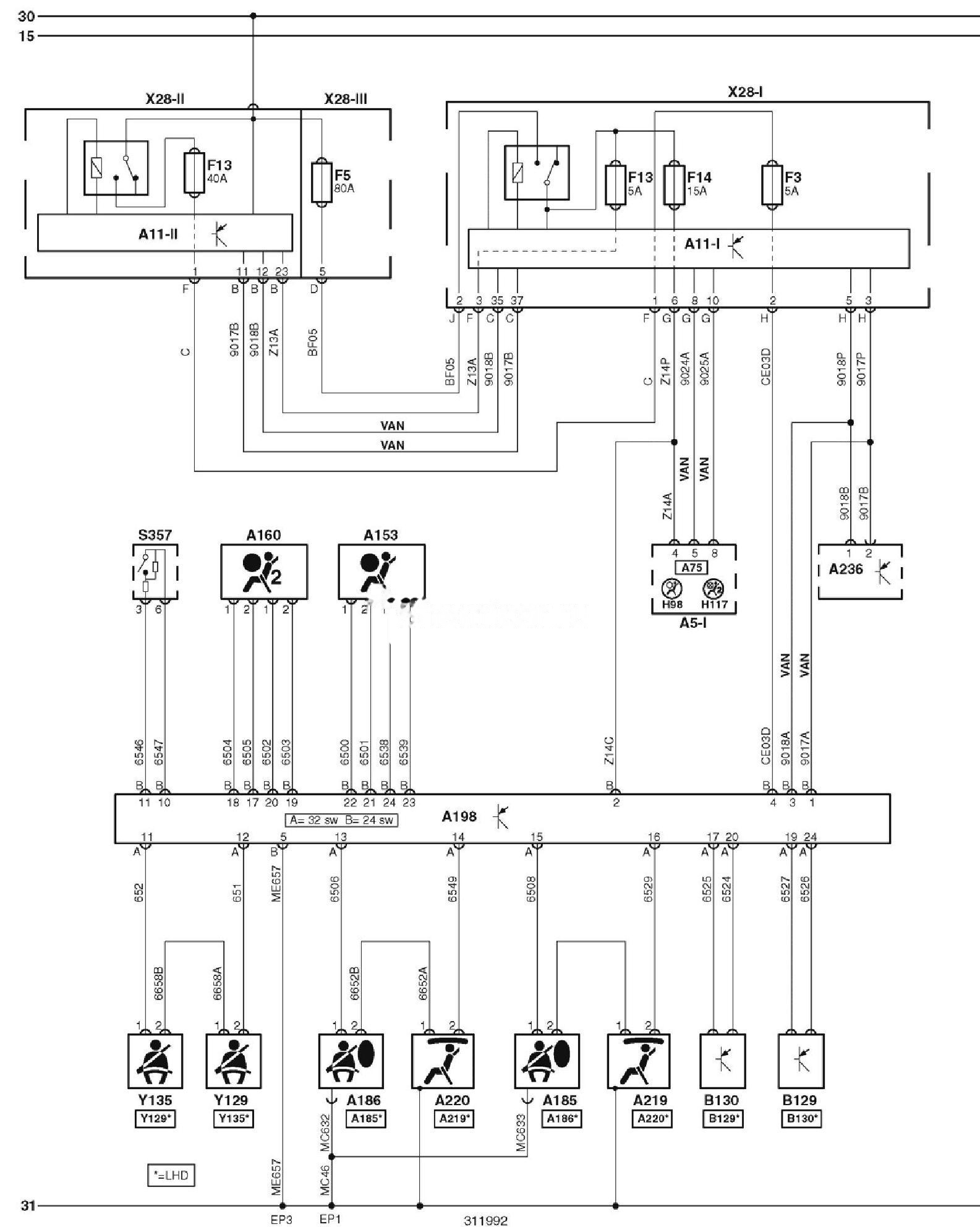

Електросхема подушок безпеки -04.2008
Позначення до електричної схеми Сitroen C4
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A75 |
Блок управління комбінацією приладів |
|
A153 Аудіосистема |
|
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бічна подушка безпеки водія |
|
A186 |
Бічна подушка безпеки пасажира |
|
A198 |
Електронний блок управління SRS |
|
A219 |
Бічна шторка безпеки (з боку водія) |
|
A220 |
Бічна шторка безпеки (з боку пасажира) |
|
A236 |
Блок управління електрообладнанням рульової колонки |
|
B129 Датчик удару SRS, з боку пасажира |
|
|
B130 Датчик удару SRS, з боку водія |
|
|
EP1 |
Точка маси |
|
EP3 |
Точка маси |
|
F3 |
Запобіжник |
|
F5 |
Запобіжник |
|
F13 |
Запобіжник |
|
F14 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
H117 |
Індикатор відключення подушки безпеки пасажира |
|
S357 |
Вимикач примусового відключення подушки безпеки пасажира |
|
VAN |
Шина даних VAN |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
