Електрична схема подушок безпеки Ford Transit 2000, 2001, 2002, 2003, 2004, 2005, 2006 року випуску.

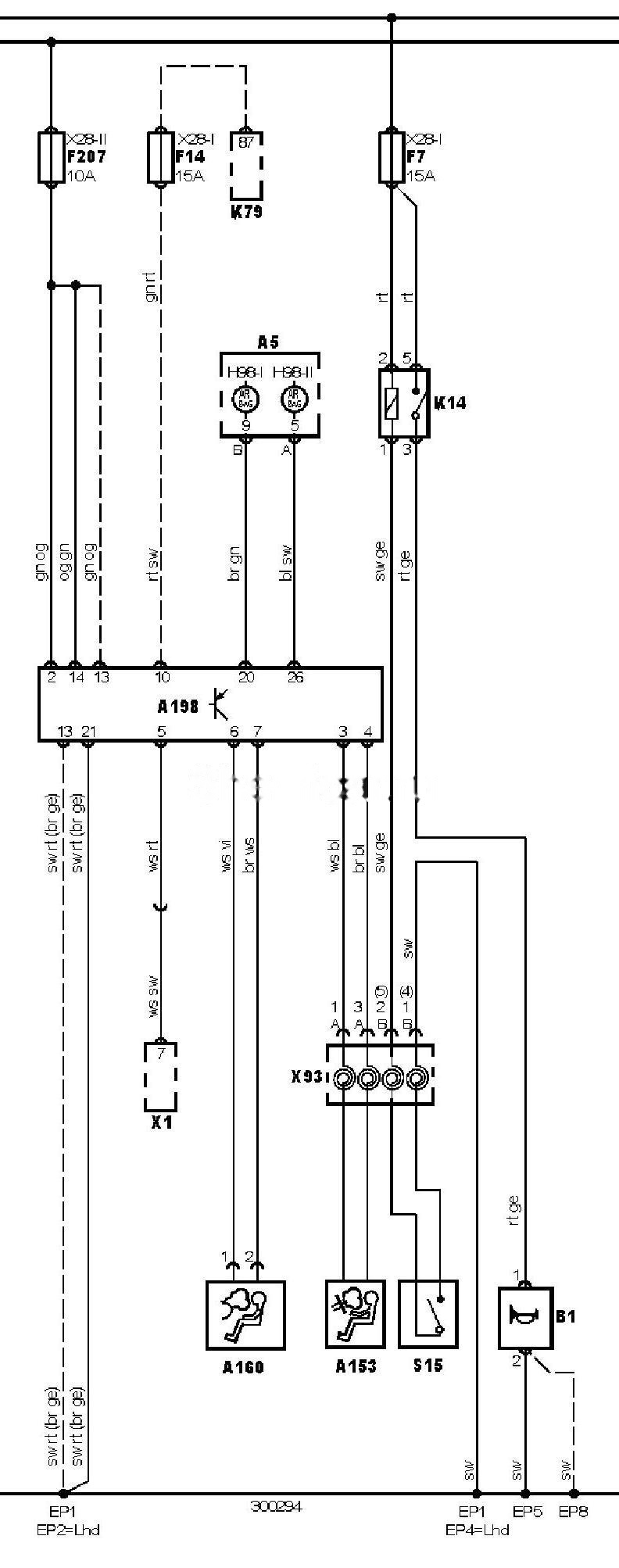

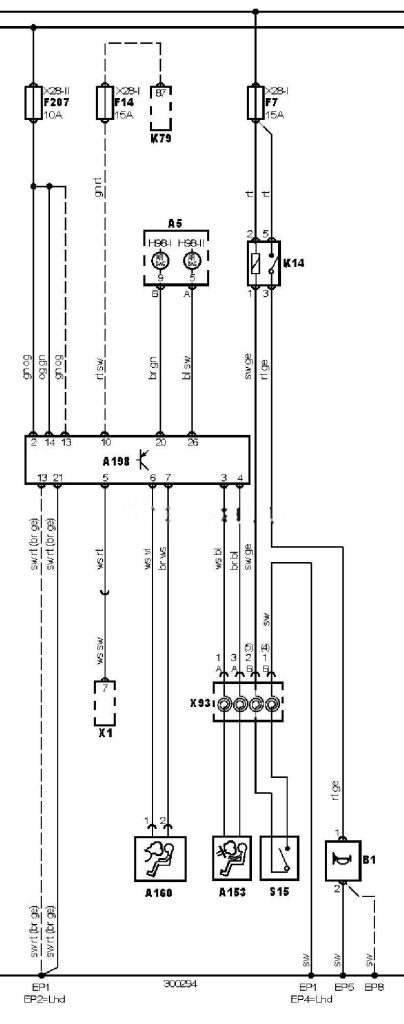

Електросхема подушок безпеки.
Позначення до електричної схеми Ford Transit
|
15 |
Замок запалювання — запалювання УВІМКН |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
B1 |
Звуковий сигнал |
|
EP1 |
Точка маси |
|
EP2 |
Точка маси |
|
EP4 |
Точка маси |
|
EP5 |
Точка маси |
|
EP8 |
Точка маси |
|
F7 |
Запобіжник |
|
F14 |
Запобіжник |
|
F207 |
Запобіжник |
|
H98-1 |
Індикатор SRS 1 |
|
H98-2 |
Індикатор SRS 2 |
|
K14 |
Реле звукового сигналу |
|
K79 |
Реле основних ланцюгів запалювання |
|
S15 |
Вимикач звукового сигналу |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X28-1 |
Блок запобіжників/реле, моторний відсік 1 |
|
X28-2 |
Блок запобіжників/реле, панель приборів 1 |
|
X93 |
Спіральний провід (SRS) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
