Електрична схема подушок безпеки 316i BMW 3 E93 2007, 2008, 2009, 2010, 2011 року випуску.

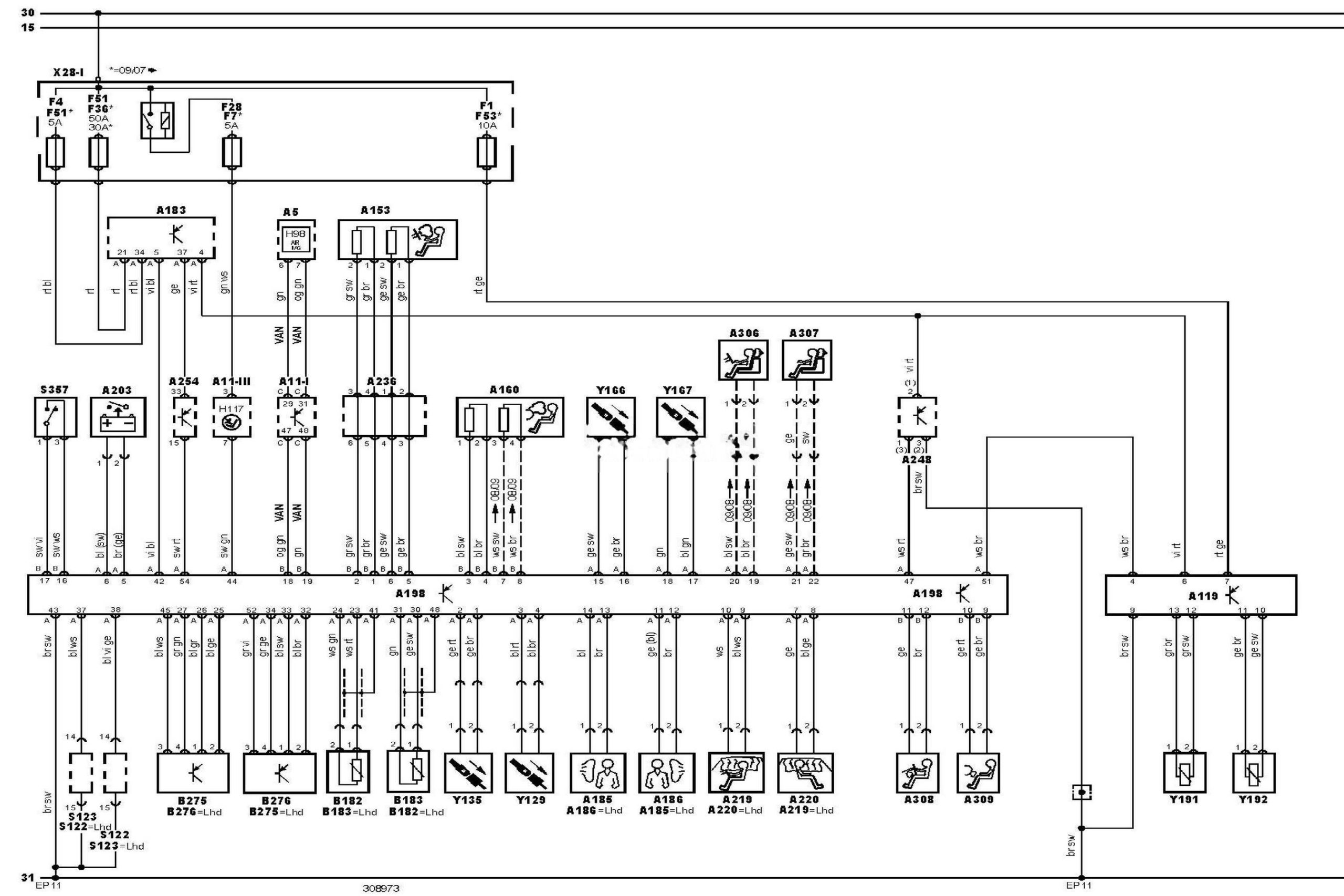

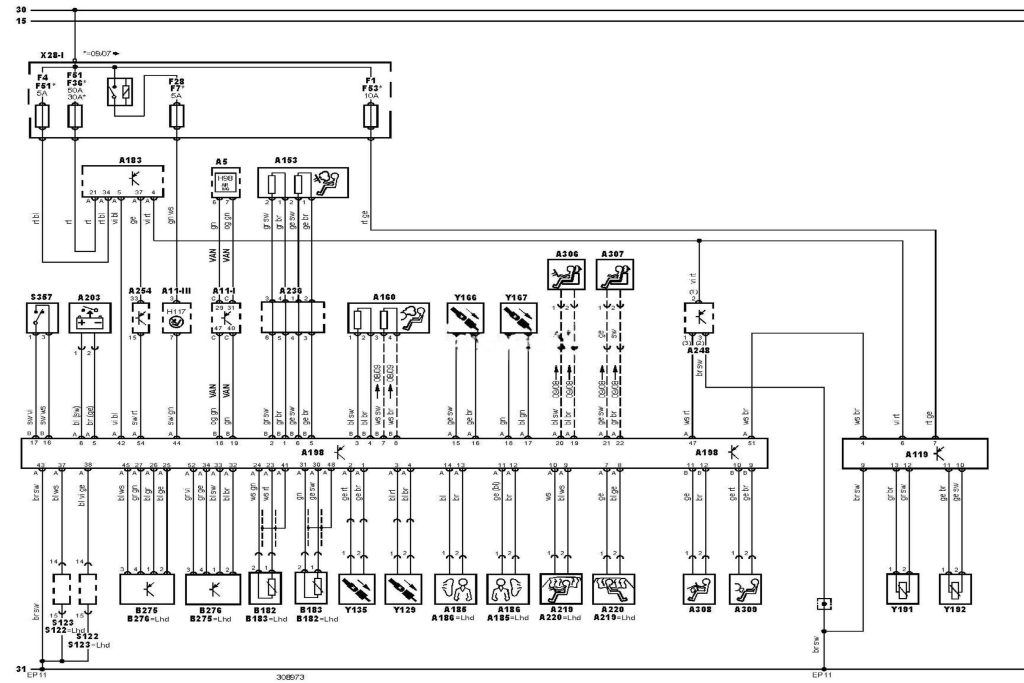

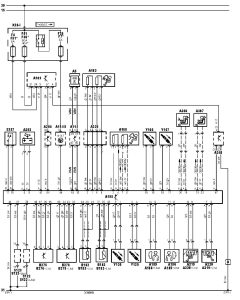

Електросхема подушок безпеки
Позначення до електричної схеми BMW 3 (E90)/91/92/93
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A98 |
Блок керування підігрівом сидіння водія |
|
A119 |
Блок керування приводом дуги безпеки |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A183 |
Блок керування замком запалювання |
|
A185 |
Бокова подушка безпеки водія |
|
A186 |
Бокова подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
A203 |
Блок захисту (відключення) акумуляторної батареї при аварії |
|
A219 |
Бокова шторка безпеки (з боку водія) |
|
A220 |
Бокова шторка безпеки (з боку пасажира) |
|
A236 |
Блок керування електрообладнанням рульової колонки |
|
A248 |
Блок керування системою визначення наявності пасажира на сидінні |
|
A254 |
Блок керування телефоном |
|
A306 |
Верхня подушка безпеки водія |
|
A307 |
Верхня подушка безпеки пасажира |
|
A308 |
Подушка безпеки для захисту колін водія |
|
A309 |
Подушка безпеки для захисту колін пасажира |
|
B182 |
Боковий датчик удару, з боку водія |
|
B183 |
Боковий датчик удару, з боку пасажира |
|
B275 |
Датчик удару SRS (шторка безпеки), з боку пасажира |
|
B276 |
Датчик удару SRS (шторка безпеки), з боку водія |
|
EP11 |
Точка маси |
|
F1 |
Запобіжник |
|
F4 |
Запобіжник |
|
F7 |
Запобіжник |
|
F28 |
Запобіжник |
|
F36 |
Запобіжник |
|
F51 |
Запобіжник |
|
F53 |
Запобіжник |
|
H117 |
Індикатор відключення подушки безпеки пасажира |
|
S122 |
Датчик непристебнутого ременя безпеки пасажира |
|
S123 |
Датчик непристебнутого ременя безпеки водія |
|
S357 |
Вимикач примусового відключення подушки безпеки пасажира |
|
VAN |
Шина даних VAN |
|
X28-1 |
Блок запобіжників/реле, панель приладів |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
|
Y166 |
Переднатягувач ременя безпеки (лівий задній) |
|
Y167 |
Переднатягувач ременя безпеки (правий задній) |
|
Y191 |
Привід дуги безпеки (лівий) |
|
Y192 |
Привід дуги безпеки (правий) |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
