Електросхема подушок безпеки тип 2 Ford Sportka

Електрична схема подушок безпеки Ford Sportka 2005, 2006, 2007, 2008, 2009 року випуску.

Електросхема подушок безпеки — без бокових подушок безпеки (02.2005-).

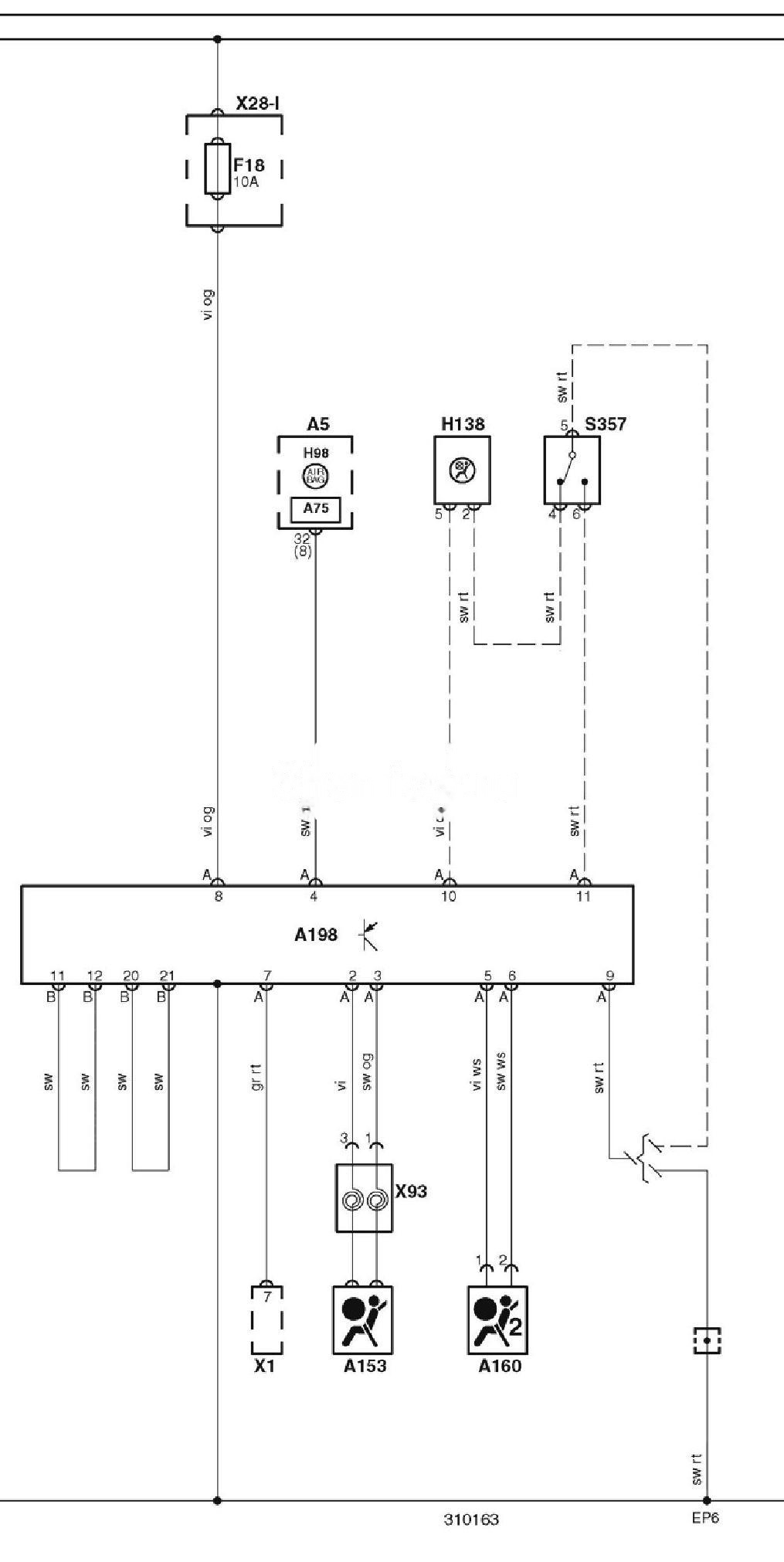

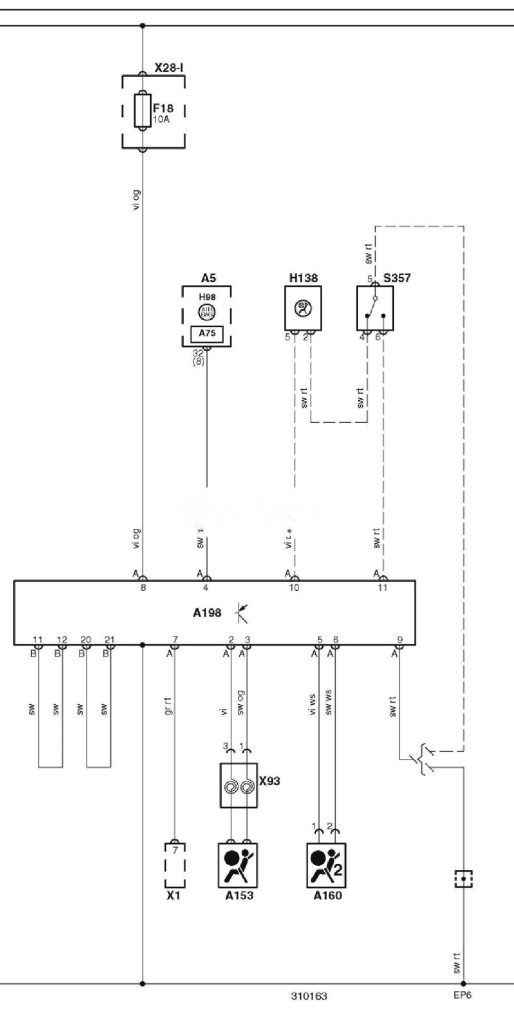

Електросхема подушок безпеки тип 2 Ford Sportka — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

позначення до електричної схеми Ford Sportka

30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приборів
A75	Блок управління комбінацією приборів
A153	Подушка безпеки водія
A160	Подушка безпеки пасажира
A198	Електронний блок управління SRS
EP6	Точка маси
F18	Запобіжник
H98	Індикатор SRS
H138	Індикатор відключення бокової подушки безпеки
S357	Вимикач примусового відключення подушки безпеки пасажира
X1	Діагностичний роз’єм (DLC)
X93	Спіральний провід (SRS)

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
