Електрична схема подушок безпеки Ford Sportka 2003, 2004, 2005 року випуску.

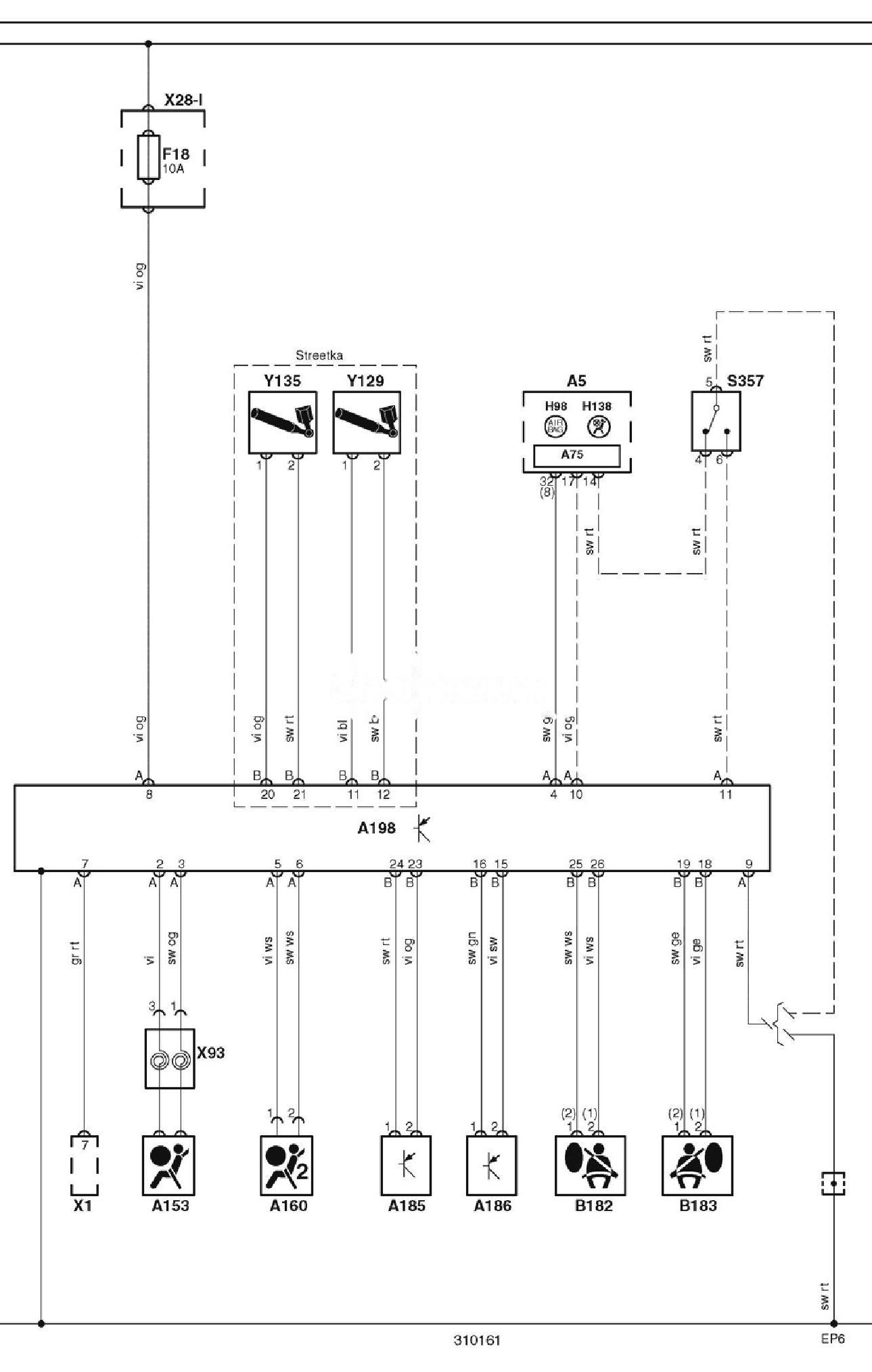

Електросхема подушок безпеки — з боковими подушками безпеки — (-01.2005).
Позначення до електричної схеми Ford Sportka
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приборів |
|
A75 |
Блок управління комбінацією приборів |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A185 |
Бокова подушка безпеки водія |
|
A186 |
Бокова подушка безпеки пасажира |
|
A198 |
Електронний блок управління SRS |
|
B182 |
Боковий датчик удару, з боку водія |
|
B183 |
Боковий датчик удару, з боку пасажира |
|
EP6 |
Точка маси |
|
F18 |
Запобіжник |
|
H98 |
Індикатор SRS |
|
H138 |
Індикатор відключення бокової подушки безпеки |
|
S357 |
Вимикач примусового відключення подушки безпеки пасажира |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Перед натягувач ременя безпеки пасажира |
|
Y135 |
Перед натягувач ременя безпеки водія |
Кольори проводів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og= помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
