Електросхема подушок безпеки тип 2 Mercedes Benz С-Class 202

Електрична схема подушок безпеки Mercedes Benz С-Class 202 1996, 1997, 1998 року випуску.

Електросхема подушок безпеки (-05.1998).

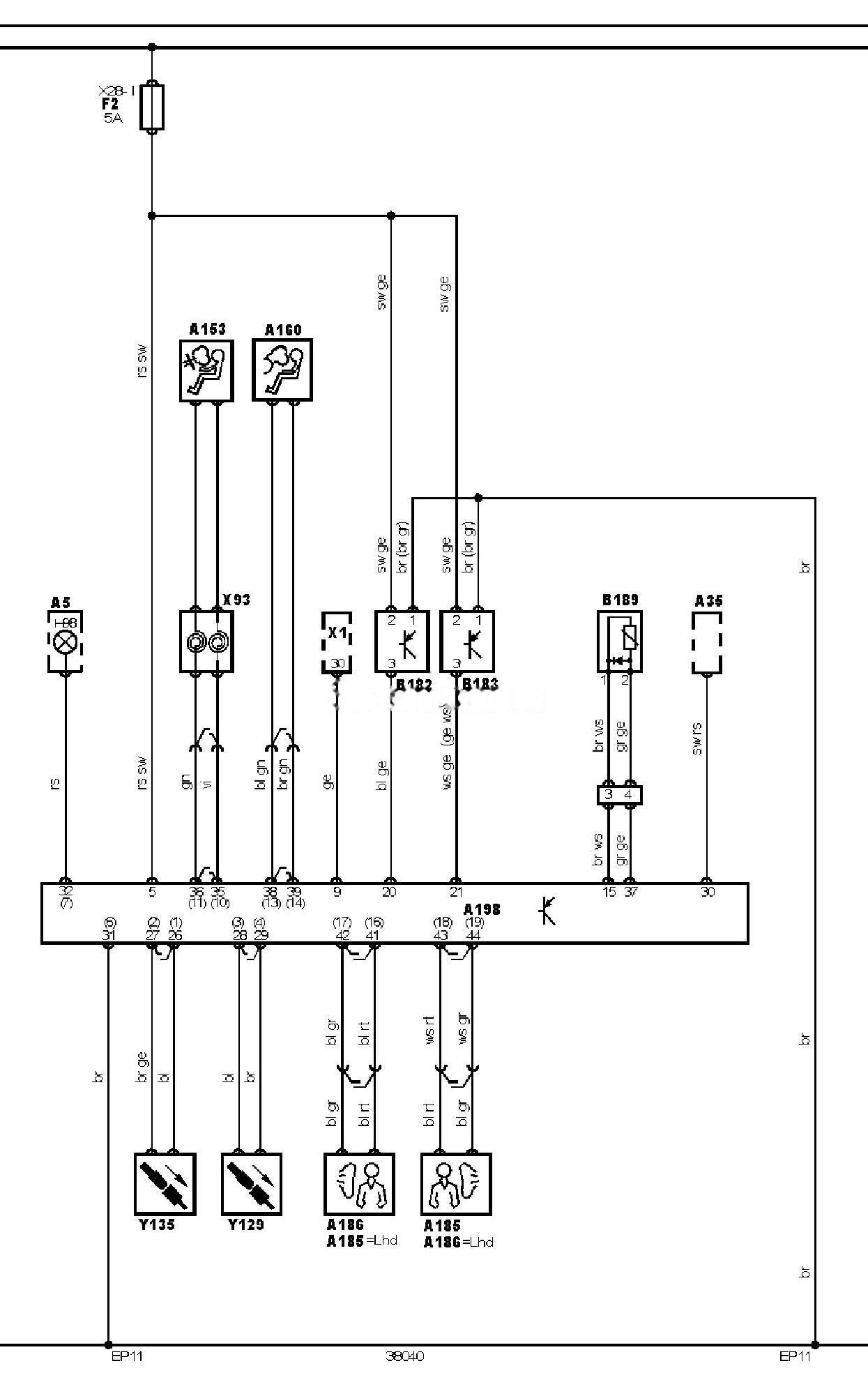

Електросхема подушок безпеки тип 2 Mercedes Benz С-Class 202 — 🔍 Натисніть на схему, щоб відкрити на весь екран (Zoom & Pan)

Позначення до електричної схеми Mercedes Benz C-Class

15	Замок запалювання — запалювання ВКЛ
30	“+” акумуляторної батареї
31	“-” акумуляторної батареї
A5	Комбінація приладів
A35	Електронний блок керування двигуном (ECM)
A153	Подушка безпеки водія
A160	Подушка безпеки пасажира
A185	Аудіосистема
A186	Аудіосистема
A198	Аудіосистема
EP11	Точка маси
F2	Запобіжник
H98	Індикатор SRS
X1	Діагностичний роз’єм (DLC)
X28-1	Блок запобіжників/реле
X93	Спіральний провід (SRS)
Y129	Переднатягувач ременя безпеки пасажира
Y135	Переднатягувач ременя безпеки водія

Кольори проводів на схемі.

bl = синій	br = коричневий
gn = зелений	gr = сірий
rs = рожевий	rt = червоний
ws = білий	hbl = блакитний
el = кремовий	ge = жовтий
nf= нейтральний	og=помаранчевий
sw = чорний	vi = фіолетовий
hgn= світло зелений	rbr = пурпуровий
