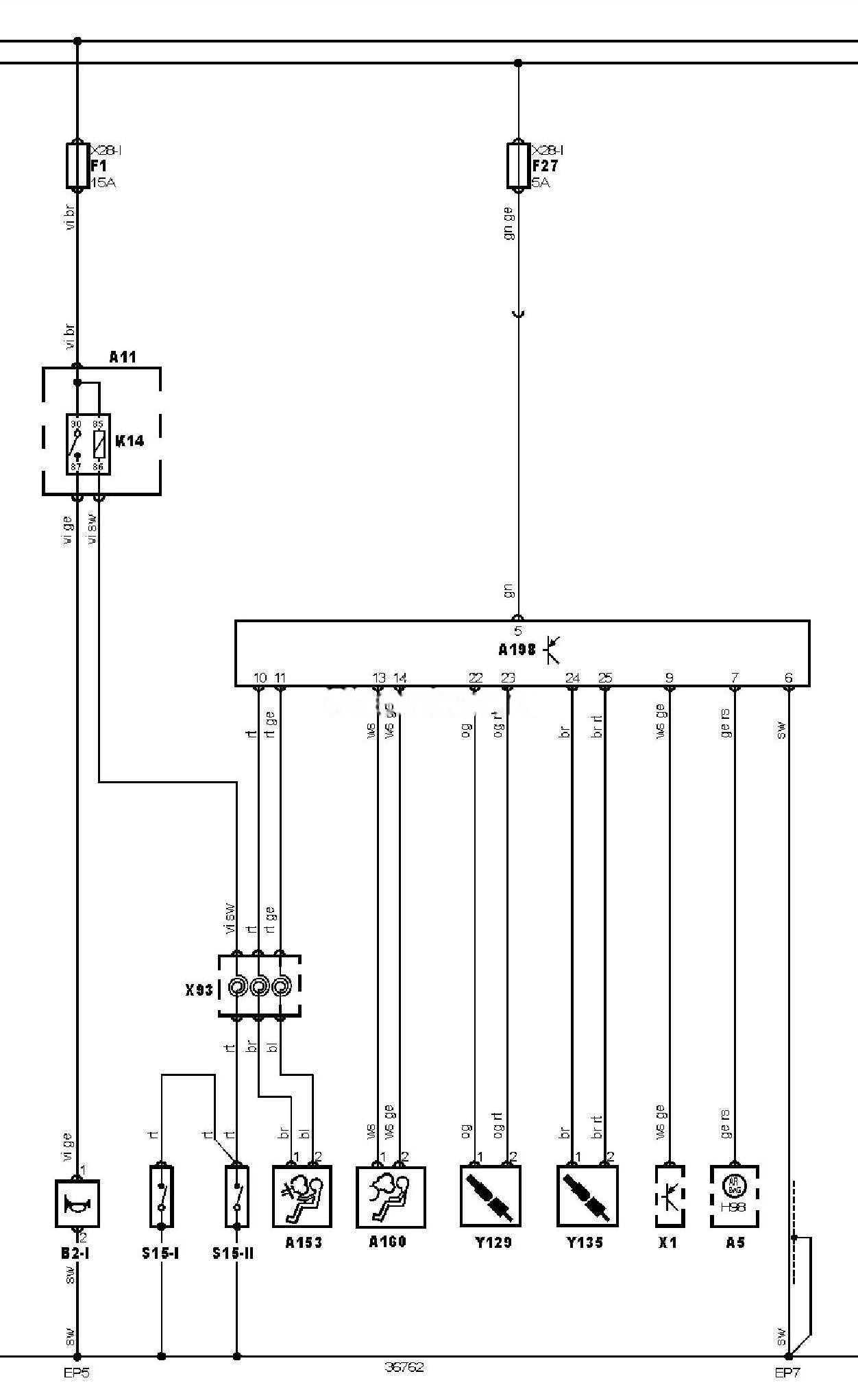

Електрична схема подушок безпеки MG ZR 2002, 2003, 2004, 2005 року випуску.
Електросхема подушок безпеки (11.2002-).
Позначення до електричної схеми MG ZR
|
15 |
Замок запалювання — запалювання УВІМКНЕНО |
|
30 |
“+” акумуляторної батареї |
|
31 |
“-” акумуляторної батареї |
|
A5 |
Комбінація приладів |
|
A11 |
Багатофункціональний блок керування |
|
A153 |
Подушка безпеки водія |
|
A160 |
Подушка безпеки пасажира |
|
A198 |
Електронний блок керування SRS |
|
B2-1 |
Звуковий сигнал (подвійний) |
|
EP5 |
Точка маси |
|
EP7 |
Точка маси |
|
F1 |
Запобіжник |
|
F27 |
Запобіжник |
|
K14 |
Реле звукового сигналу |
|
S15-1 |
Вимикач звукового сигналу |
|
S15-2 |
Вимикач звукового сигналу |
|
X1 |
Діагностичний роз’єм (DLC) |
|
X93 |
Спіральний провід (SRS) |
|
Y129 |
Переднатягувач ременя безпеки пасажира |
|
Y135 |
Переднатягувач ременя безпеки водія |
Кольори дротів на схемі.
|
bl = синій |
br = коричневий |
|
gn = зелений |
gr = сірий |
|
rs = рожевий |
rt = червоний |
|
ws = білий |
hbl = блакитний |
|
el = кремовий |
ge = жовтий |
|
nf= нейтральний |
og=помаранчевий |
|
sw = чорний |
vi = фіолетовий |
|
hgn= світло зелений |
rbr = пурпуровий |
